Array Boar d Pr ogram (Chip, ) 2-37 Part: 选择 QFP100Pin / BGA256
Samsung Component Placer SM421 Programming Tutorial

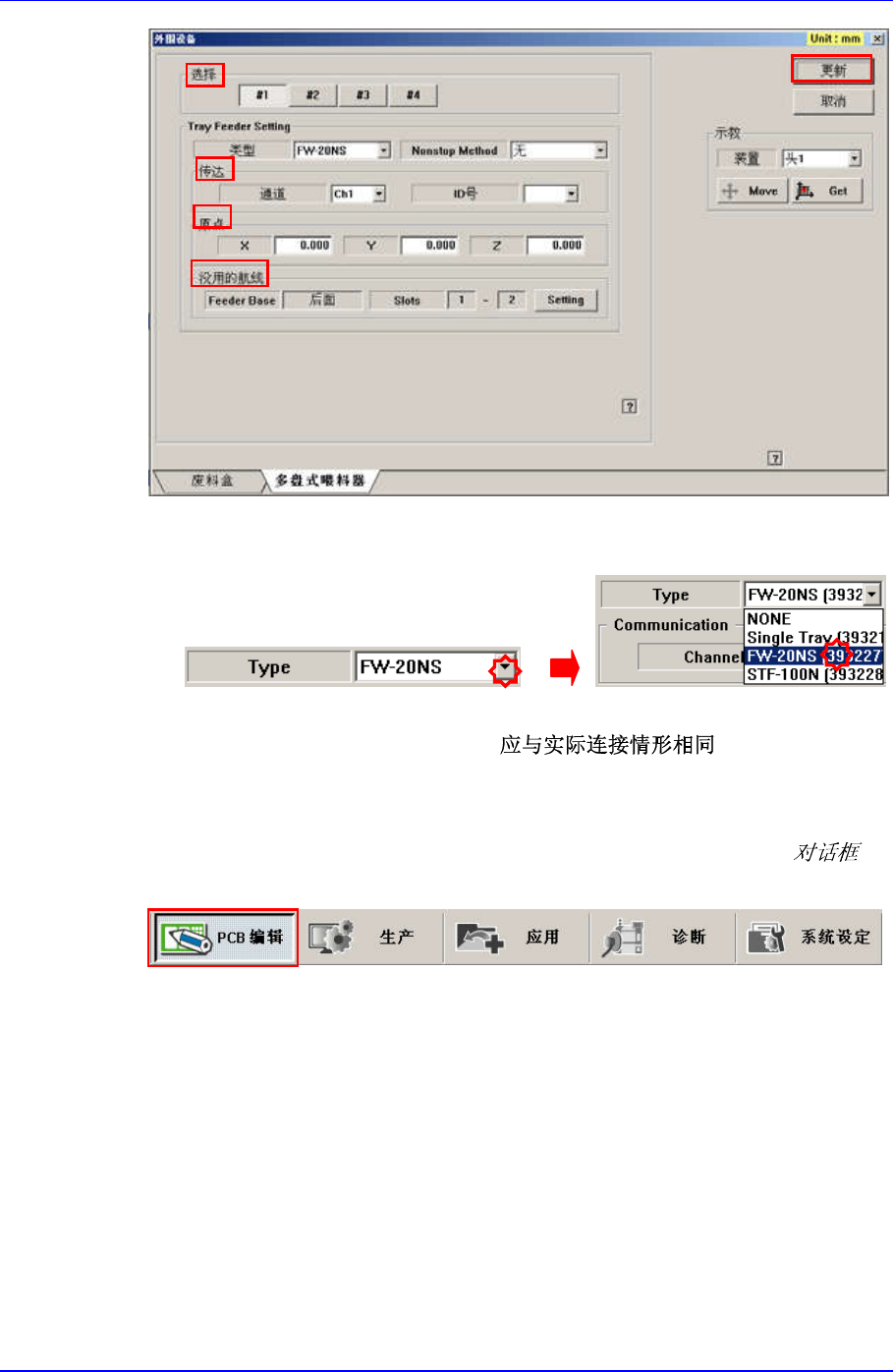

<选择> 领域：最多可以安装 4 个 Tray Feeder。
Type: 登记为 FW-20NS。
Origin: 指定 Tray 内的基准点。
Communication: 选择通信频道。( )
Not Usable Lane: 设置在 Feeder Base 中所占有的区域(Rear / 12~35)
Update: 完成 Setup 后适用该设置。
详细说明请参考 Administrator’s Guide 的 “15.3.2 <Tray Feeder> TAP ”。
Tray Feeder 登记
2-36
Array Board Program (Chip, )
2-37
Part: 选择 QFP100Pin / BGA256
Samsung Component Placer SM421 Programming Tutorial
Pallet Out: 选择该元件后，选择’盘子出来’。
Pocket Position: 对 Pallet 的个位置进行 2Point Teaching。
完成了对 3 个套(pocket)的示教后，将自动设置各套的坐标。
2-38
