2.3.2.1. 创建 New Part (SOP, SOJ, QFP, PLCC, BGA)
SOP (SOJ) 14Pin 登记

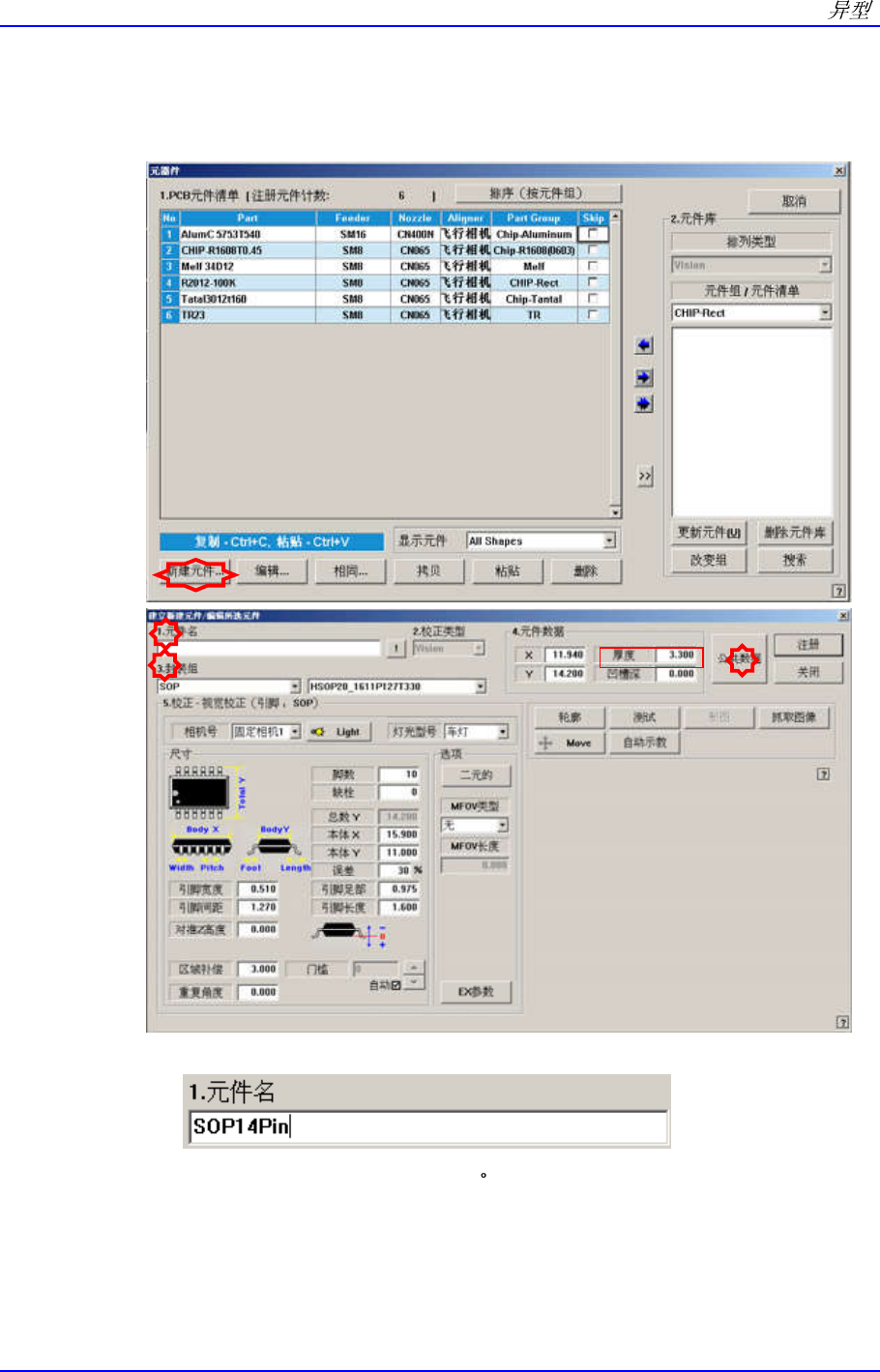

单击位于屏幕左下角的<新建元件…>按钮。
输入<1. 元件名>。 (SOP14Pin)

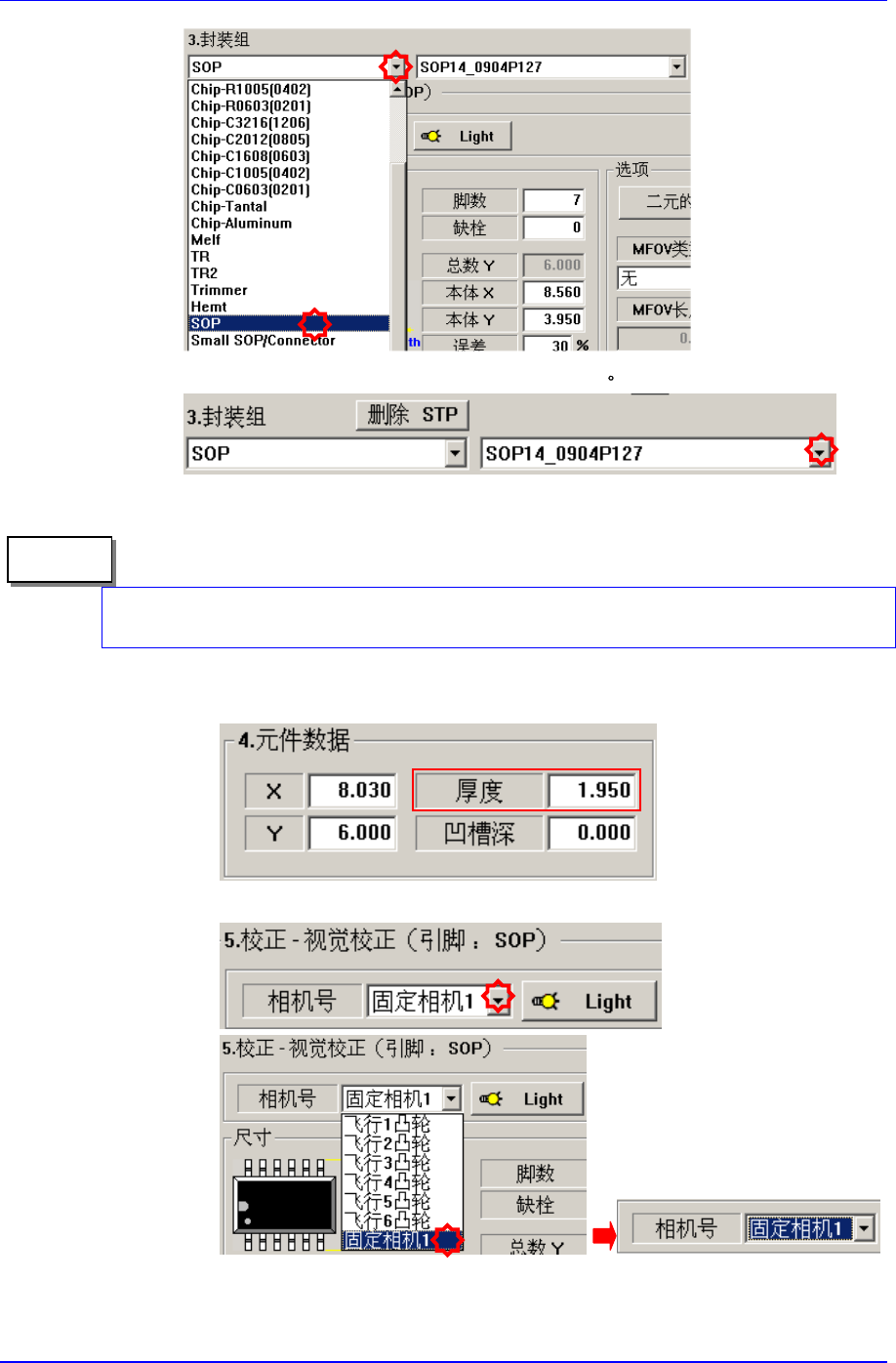

在<3. 封装组> Group 选择 SOP
Samsung Component Placer SM421 Programming Tutorial
在<3. 封装组> Profile 选择 SOP14_0904P127
利用 Auto Teaching 登记元件。(Auto Teaching 方法)
Auto Teach 只限于 CHIP-Rect、TR、TR2、BGA、SOP、SOP2、SOJ、SOJ2、QFP
及 PLCC。
备 注
首先在<4. 元件数据>领域输入元件厚度。
在<相机号>组合框选择<固定相机 1>。

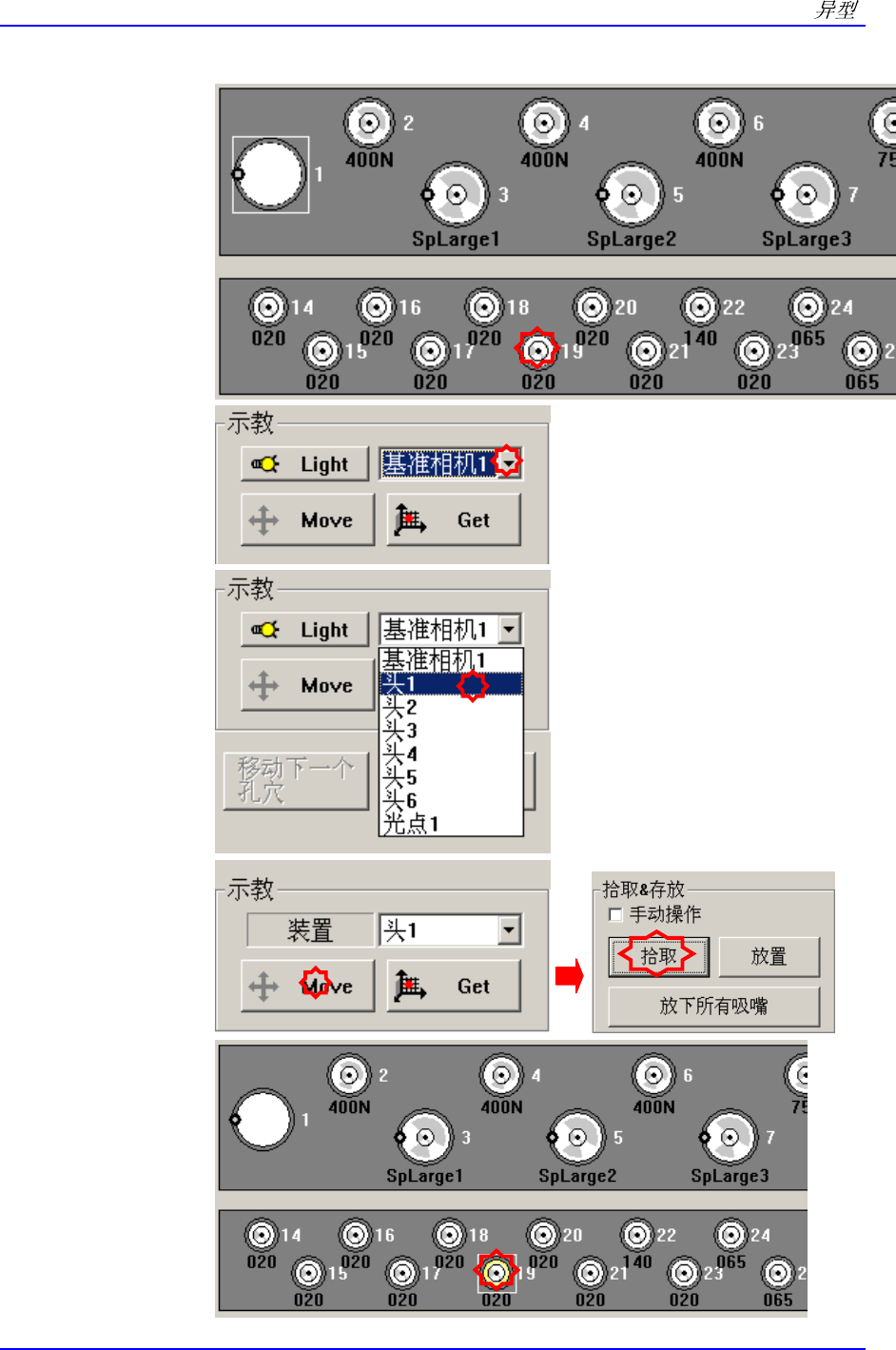

通过屏幕右侧的<Move>键以手动方式让 Head 拾取(Pickup) 吸嘴与元
件。为了实现这个动作，首先需要在 Head1 号上安装符合 SOP8Pin 的
2-10
Array Board Program (Chip, )
2-11
Nozzle。
