Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio A partire dalla versione software 710.0 Edizione 12/2016 2.8 Blo cco dell'alimentazione dell'aria co mp ressa e diminuzione della pr es- sione …
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.7 Tensioni residue e tempi di scarica nella macchina A partire dalla versione software 710.0 Edizione 12/2016
102
2
Fig. 2.7 - 1 Unità di alimentazione, lato frontale
(1) Interruttore principale (S1)
(2) Morsetti (X95) del cavo di alimentazione di rete
(3) Presa di servizio (X98)
2.7.3 Interruttore principale spento - macchina staccata dalla rete
2
(3)
(1)
(2)
PERICOLO
Pericolo di morte dovuto alle tensioni presenti all'interno dell'unità di alimentazione elet-
trica!
All'interno dell'unità di alimentazione elettrica si trovano componenti (condensatori) che
possono condurre tensioni pericolose per circa 5 minuti anche a macchina disinserita e
con la presa di rete disconnessa.
Attendere almeno 5 minuti prima di effettuare lavori all'unità di alimentazione elet-
trica.
Gli interventi sull'alimentazione elettrica e sul dispositivo di disconnessione di sicu-
rezza possono essere effettuati soltanto dai tecnici del servizio assistenza della ASM
Assembly Systems GmbH & Co. KG o da tecnici dell'assistenza del gestore formati
da ASM.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.8 Blocco dell'alimentazione dell'aria compressa e diminuzione della pres-
sione
103
2.7.4 Stato dell'aria compressa dopo lo spegnimento dell'interruttore principale
Quando si disinserisce l'interruttore principale o in caso di interruzione dell'alimentazione di rete
della macchina, la valvola principale comandata elettricamente chiude l'unità dell'aria compressa
(pos. 1 della fig. 2.8 - 1
, pagina 104). In 5 s la pressione scende a 0 MPa (0 bar).
2.8 Blocco dell'alimentazione dell'aria compressa e dimi-
nuzione della pressione
L'unità dell'aria compressa si trova nel distributore settori al posteggio 1 (vedi fig. 4.2 - 1, pagina
216
). La pressione di esercizio della macchina è fissa a 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). La
posizione dell'unità dell'aria compressa è indicata dalla pos. 1 della fig. 2.8 - 1
, pagina 104. È pos-
sibile interrompere l'alimentazione dell'aria compressa alla macchina con il rubinetto di chiusura
(pos. 2 della fig. 2.8 - 1
, pagina 104).
Allentare il bloccaggio del rivestimento con la chiave della macchina.
Sollevare il rivestimento (vedi fig. 2.8 - 1, pagina 104).
Ruotare la leva del rubinetto di chiusura (pos. 1 della fig. 2.8 - 1, pagina 104) dalla posizione
verticale a quella orizzontale.
Osservare il manometro della pressione di esercizio (pos. 5 della fig. 2.8 - 1, pagina 104). Se
la macchina è accesa, in 1 minuto la pressione scende a 0 MPa (0 bar).
2
ATTENZIONE
Interruzione dell'alimentazione di aria compressa!
Se la macchina è accesa, si può interrompere l'alimentazione dell'aria compressa
con il rubinetto di chiusura per un massimo di 30 minuti.
Se serve più tempo per le operazioni di manutenzione o di assistenza al sistema
pneumatico, spegnere la macchina dall'interruttore principale e staccarla dall'ali-
mentazione dell'aria compressa.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.8 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione A partire dalla versione software 710.0 Edizione 12/
2016
104
2

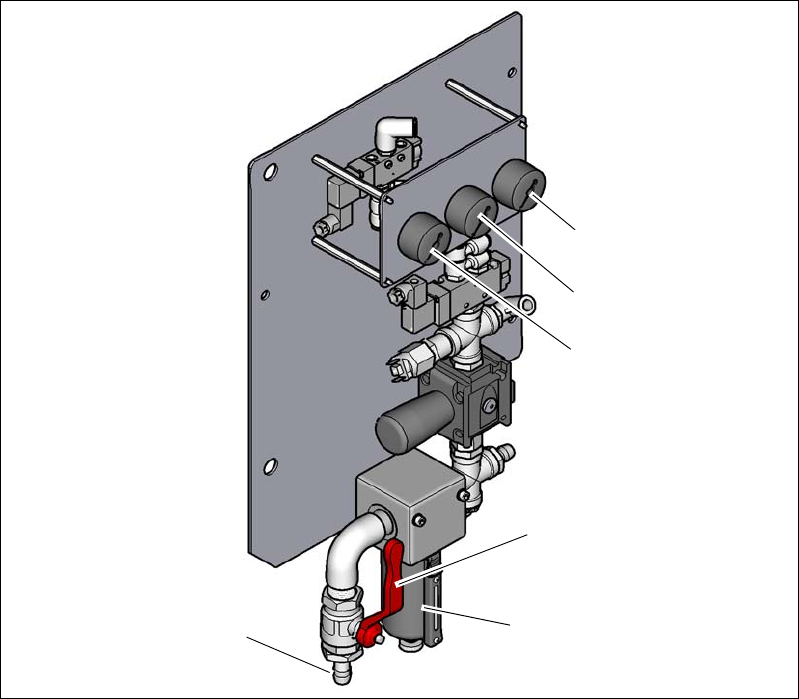

Fig. 2.8 - 1 Unità dell'aria compressa nella macchina
Legenda della figura 2.8 - 1
(1) Manometro della pressione di alimentazione dei componenti della macchina
Pressione nominale: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (campo di visualizzazione 0 - 1,0 MPa, 0
- 10 bar)
(2) Manometro della pressione di alimentazione dei portali da 1 a 4
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (campo di visualizzazione 0 - 1,0 MPa,
0 - 10 bar)
(3) Manometro della pressione di ingresso
Pressione nominale: 0,5 - 1,0 MPa, 5 - 10 bar (campo di visualizzazione: 0 - 1,0 MPa, 0 - 10
bar)
(4) Rubinetto di chiusura in posizione "APERTO"
(5) Filtro dell'aria compressa
(6) Attacco aria compressa
(6)
(1)
(2)
(3)
(5)
(4)
