Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione software 710.0 Edizione 12/2016 4.3 Installazione della macchina
243
4
Fig. 4.3 - 11 Preimpostazione dell'altezza dei piedi esterni della macchina
(1) Vite M24x120 per la regolazione dell'altezza (M24x100 con altezza macchina pari a 900 mm)
(2) piede esterno della macchina
(3) blocchetto di fissaggio
(4) vite a esagono cavo M24x90
Controllare l'altezza di convogliamento dei circuiti richiesta.
Una volta allineata la macchina, serrare con la chiave dinamometrica le viti a esagono cavo
M24x90 (pos. 4) per stringere i blocchetti di fissaggio su tutti i piedi esterni della macchina
(pos. 3).
4
Con la chiave a dente 135 - 145 ruotare i piedi centrali della macchina fino a portarli salda-
mente a contatto con il pavimento.
Fare attenzione a non svitare eccessivamente i piedi centrali, disallineando così la macchina.
NOTA
Vibrazioni in caso di coppia di serraggio bassa!
La coppia di serraggio è di 130 Nm. In caso di coppia inferiore la macchina potrebbe ten-
dere a vibrare.
Utilizzare una coppia di serraggio sufficientemente elevata.
(4)
(2)
(1)
(3)
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina A partire dalla versione software 710.0 Edizione 12/2016
244
4
Fig. 4.3 - 12 Allineamento e fissaggio con controdado del piede centrale della macchina
Controllare ancora una volta che la macchina sia allineata correttamente con la livella a bolla
d'aria.
Serrare con la chiave fissa apertura 65 il controdado M24 (pos. 3).
(1) distanziale
(2) piede centrale della macchina
(3) controdado M24
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione software 710.0 Edizione 12/2016 4.3 Installazione della macchina
245
4.3.8.2 Allineamento della macchina con il sistema di trasporto a cuscini d'aria
Posizionare i quattro cuscini del sistema di trasporto a cuscini d'aria sotto ai punti di appoggio
del telaio della macchina.
Sollevare la macchina e allinearla rispetto alla linea.
Controllare la distanza dal sistema di convogliamento dei circuiti stampati della macchina vi-
cina: deve essere tra 1 e 3 mm.
Abbassare la macchina.
4

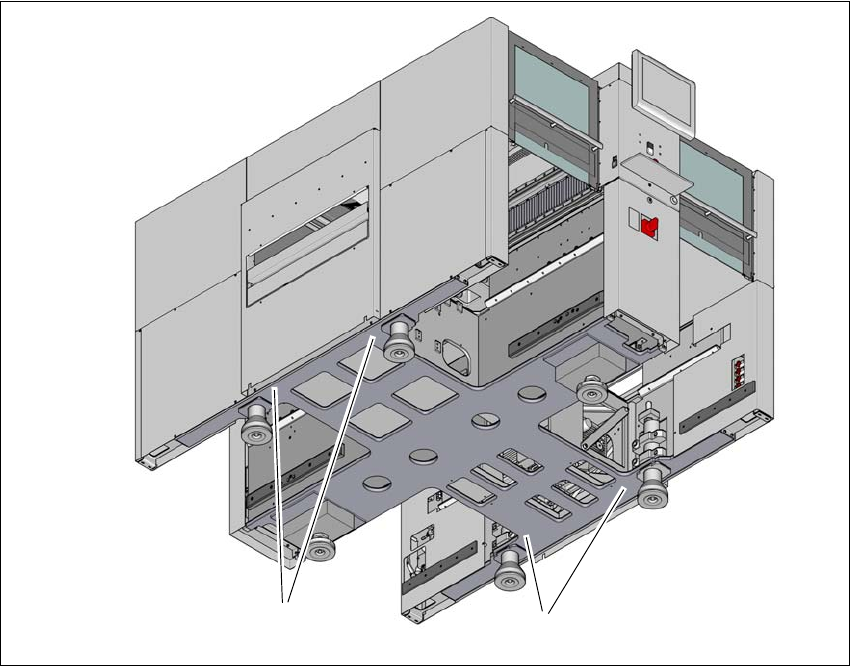

Fig. 4.3 - 13 Posizioni di appoggio per il sistema di trasporto a cuscini d'aria (esempio: SIPLACE X2 S / X3 S / X4 S)
(1) 4 punti di appoggio per il sistema di trasporto a cuscini d'aria
(1)
(1)
