Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.5 Testa di montaggio
139
3.5.3.1 Descrizione
La testa SIPLACE SpeedStar (C&P20 P) funziona in base al principio del Collect&Place, vale a
dire che nell'ambito di un ciclo la testa di montaggio preleva venti componenti. Il sensore CO con-
trolla, in posizione di montaggio/prelievo, se la pipetta ha preso il componente. Nel tragitto verso
la posizione di montaggio i componenti vengono centrati otticamente e ruotati nella necessaria
posizione di montaggio. Poi vengono depositati delicatamente e accuratamente sul circuito stam-
pato con un getto d'aria.
Con la testa di montaggio C&P20 P si è riusciti ad aumentare notevolmente la capacità di mon-
taggio. La struttura compatta della testa C&P20 P consente cicli dalla durata molto ridotta. L'asse
stella è obliquo rispetto al piano del circuito stampato. Con questa geometria è possibile disporre
i segmenti anche negli spazi più ridotti.
La videocamera CO è integrata nella testa C&P20 P, risparmiando così percorsi supplementari
verso videocamere di centraggio esterne. Inoltre ogni segmento è dotato di un proprio aziona-
mento DP per la rotazione della pipetta. Le pipette quindi non vengono più ruotate nella giusta
posizione in un'unica stazione della testa. Possono essere ruotate in qualsiasi momento nella loro
posizione di montaggio l'una indipendentemente dall'altra.
Ogni segmento dispone di un proprio generatore del vuoto. Così è possibile abbreviare notevol-
mente i tempi di commutazione tra vuoto e aria compressa. Nel circuito di tenuta si può inoltre
eseguire un controllo del vuoto per ogni singola pipetta.
L' azionamento Z dei segmenti è realizzato con un motore lineare con sistema di misurazione
della posizione ed è quindi estremamente preciso. Nella posizione di prelievo/montaggio, gli azio-
namenti Z spostano i segmenti in direzione verticale in basso o in alto.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.5 Testa di montaggio A partire dalla versione software 710.0 Edizione 12/2016
140

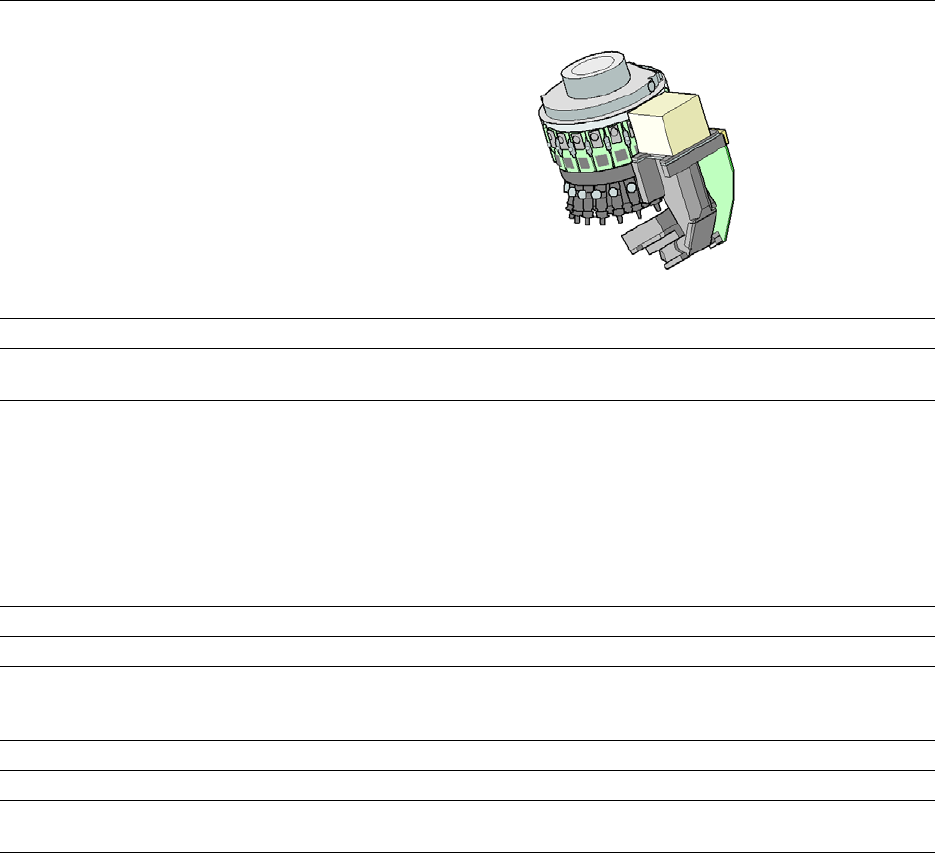

3.5.3.2 Dati tecnici SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar(C&P20 P)
con tipo videocamera CO 23 con tipo videocamera CO 41
gamma dei CO
*a
da 01005 a 2220, Melf, SOT, SOD da 0201 (metrico) a 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Specifiche CO
altezza max.
reticolo min. piedini
larghezza min. piedini
min. reticolo sfere
diametro min. sfere
dimensioni min.
dimensioni max.
peso max.
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Forza d'appoggio programmabile 1,3 - 4,5 N 1,3 - 4,5 N
Tipi di pipette 40xx 40xx
Precisione X-/Y
*b
± 36 µm / 3
± 48 µm / 4
± 36 µm / 3
± 25 µm / 3con HPF
*c
± 48 µm / 4
Precisione angolare ± 0,5° / 3 ± 0,5° / 3
Piani di illuminazione 5 5
Possibilità di regolazione dei piani di illu-
minazione
256
5
256
5
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli standard specifici
del cliente e dalle tolleranze d'imballaggio dei CO.
*)b I valori di precisione sono documentati in ambito di collaudo della macchina e corrispondono alle condizioni di fornitura
e alle prestazioni assicurate da SIPLACE.
*)c Solo per SIPLACE X4 S micron / X4i S micron: HPF = High Precision Flag
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.5 Testa di montaggio
141
3.5.4 Sensore del contenitore scarti CO
Il sensore per il contenitore degli scarti CO controlla se il relativo contenitore è posizionato corret-
tamente sul supporto.
– Se il contenitore degli scarti non è stato inserito correttamente, la macchina non si avvia.
– Se il contenitore degli scarti si stacca dal supporto durante il processo di montaggio, la mac-
china viene arrestata subito per evitare il pericolo di collisione della testa.
3.5.5 Pompa del vuoto
3.5.5.1 Panoramica
Le pompe del vuoto sono montate dietro agli incavi per i componenti, nel posteggio 1 e 4 del mon-
tante della macchina.
3

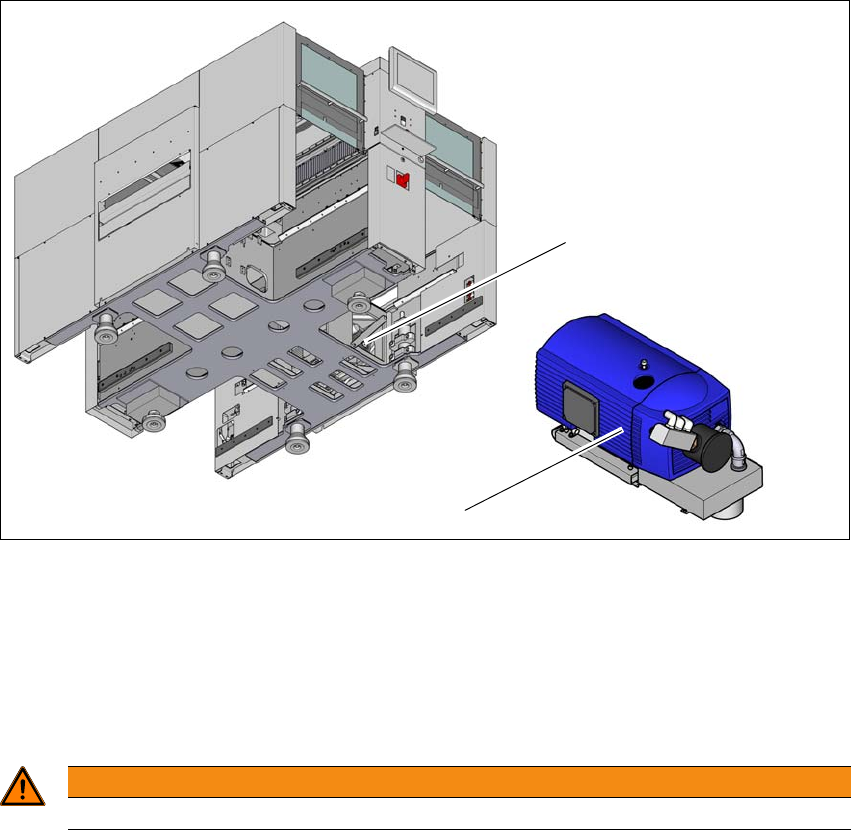

Fig. 3.5 - 6 Riepiloga - pompa del vuoto
(1) Luogo di installazione della pompa del vuoto
(2) Pompa del vuoto
3.5.5.2 Indicazioni di sicurezza sulla pompa del vuoto
3
(1)
(2)
AVVERTENZA
Rispettare le indicazioni di sicurezza delle istruzioni per l'uso in dotazione.
