Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli A partire dalla versione software 71 0.0 Edizione 12/2016 3.6 Sistema a portali 159 3.6.4 Posizione dei port ali SIPLACE X2 S 3 Fig. 3.6 - 4 Posizione dei…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.6 Sistema a portali A partire dalla versione software 710.0 Edizione 12/2016
158
3.6.3 Posizione dei portali SIPLACE X3 S
3
Fig. 3.6 - 3 Posizione dei portali - SIPLACE X3 S
(1) Asse Y, portali 1 e 4
(2) Asse X, portale 1
(3) Asse Y, portale 3 (nascosto)
(4) Asse X, portale 3
(5) Asse X, portale 4
(T) Direzione di convogliamento circuito stampato
(1)
(5)
(3)
(2)
(4)
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.6 Sistema a portali
159
3.6.4 Posizione dei portali SIPLACE X2 S
3
Fig. 3.6 - 4 Posizione dei portali SIPLACE X2 S
(1) Asse Y, portale 1
(2) Asse X, portale 1
(3) Asse Y, portale 2 (nascosto)
(4) Asse X, portale 2
(T) Direzione di convogliamento circuito stampato
(1)
(3)
(2)
(4)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.6 Sistema a portali A partire dalla versione software 710.0 Edizione 12/2016
160
3.6.5 Struttura dell'asse X
3

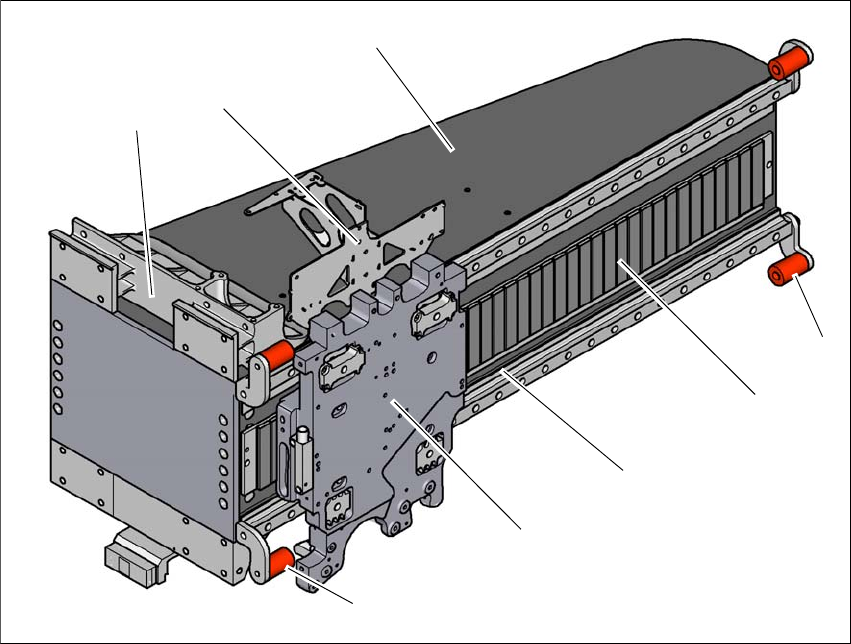

Fig. 3.6 - 5 Struttura dell'asse X - vista lato supporto testa di montaggio
(1) Supporto testa di montaggio con motore lineare X (avvolgimento)
(2) Motore lineare Y con supporto fisso (avvolgimento)
(3) Sistema di guida con magnete permanente (statore del motore lineare X)
(4) Finecorsa (4 pezzi)
(5) braccio del portale
(6) supporto schede della testa
(7) sistema di misurazione lineare
Il braccio del portale è costruito in materiale composito in fibra di carbonio. Questa tecnologia con-
ferisce ai moduli rigidità estrema e peso estremamente ridotto.
L'asse X è azionato da un motore lineare. Lo statore dell'azionamento è formato da un magnete
permanente ed è montato sul braccio del portale, l'avvolgimento è avvitato al supporto della testa.
Il supporto della testa è stato progettato in maniera tale da poter accogliere tutti i tipi di testa di
montaggio, una caratteristica che consente alle macchine SIPLACE di ottenere quella grande
flessibilità che le contraddistingue.
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
