Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio A partire dalla versione software 71 0.0 E dizione 12/2016 4.3 Installazione della macchina 231 4.3.6 Preimpost azione dell'altezza di c…
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina A partire dalla versione software 710.0 Edizione 12/2016
230
4.3.4 Altezze di convogliamento dei circuiti stampati della macchina
È possibile impostare la macchina alle seguenti altezze di convogliamento dei circuiti stampati:
900 mm ± 15 mm 4
930 mm ± 15 mm (altezza standard) 4
950 mm ± 15 mm (Altezza SMEMA) 4
4
4.3.5 Utensili e dispositivi ausiliari
Per l'impostazione delle altezze della macchina sono necessari i seguenti utensili e dispositivi au-
siliari:
Per l'impostazione delle altezze della macchina sono necessari i seguenti utensili e dispositivi au-
siliari:
– Chiave fissa apertura 36, n. art. 00096286-01
– Apertura 36 per la vite di regolazione M24x2x120 per la regolazione in altezza dei piedi della
macchina
– Chiave a dente 135 - 145 per la regolazione del piede centrale della macchina,
n. art. 00376519-xx
– Chiave semplice apertura 65, n. art. 00353827-0, apertura 65 per il controdado esagonale
M24 del piede centrale della macchina
– Chiave a brugola, misura 10, n. art. 00373926-01 per viti a esagono cavo M12x80 per il fis-
saggio dei distanziali del piede centrale della macchina
– Chiave a brugola, misura 19, n. art. 00373928-01 per viti a esagono cavo M24x90 per il fis-
saggio temporaneo dei blocchetti sui quattro piedi esterni della macchina
– Chiave dinamometrica a brugola, misura 19, coppia di serraggio 130 Nm
per il montaggio definitivo dei quattro piedi esterni della macchina
– Livella a bolla integrata: precisione 0,02 mm/m
– Elevatore a forche (per le specifiche vedi 4.1.4.3 a pagina 210).
– Sistema di trasporto a cuscini d'aria: SIPLACE HSxx, art. n. 00119002-S01 (opzionale)
NOTA
L'altezza di convogliamento dei circuiti stampati è la distanza tra l'angolo superiore del
convogliatore di circuiti stampati e l'angolo inferiore dei piedi della macchina.
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione software 710.0 Edizione 12/2016 4.3 Installazione della macchina
231
4.3.6 Preimpostazione dell'altezza di convogliamento dei circuiti stampati
Infilare le forche dell'elevatore sotto la macchina, come mostrato in fig. 4.3 - 2.
4
Fig. 4.3 - 2 Punti di appoggio - forche parallele alla direzione di convogliamento dei CST (esempio: SIPLACE X2 S /
X3 S / X4 S)
(1) Punti di appoggio per le forche dell'elevatore
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni irrever-
sibili alla macchina:
4
AVVERTENZA
Rischio di danneggiamento se la distanza tra le forche è eccessiva!
La distanza dei piedini della macchina è di 776 mm. Se si aumenta ulteriormente la di-
stanza tra le forche in modo tale da sollevare la macchina dai laterali del telaio, può suc-
cedere che il telaio si deformi.
Aprire le forche solo fintanto che restano all'interno dell'area delimitata dai piedini
della macchina (punti di appoggio, vedi fig. 4.3 - 2
, pagina 231).
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina A partire dalla versione software 710.0 Edizione 12/2016
232
4
Sollevare la macchina con l'elevatore a forche di circa 35 cm,. in questo modo si eviterà qual-
siasi rischio di lesioni ai piedi se i piedi della macchina si dovessero abbassare per errore.
La macchina poggia su 6 piedi.
– 4 piedi esterni (pos. 1 in fig 4.3 - 4
, pagina 233 )
– Piede esterno per altezza di convogliamento CST 900, 930 e 950 mm,
lunghezza 439 mm, n. art. 03000890-02 (pos. 1 in fig. 4.3 - 3
).
– 2 piedi centrali (pos. 2 in fig 4.3 - 4
, pagina 233) con 2 distanziali (pos. 3 e pos. 4 in fig. 4.3 -
4, pagina 233) per la regolazione in altezza, se necessario
4

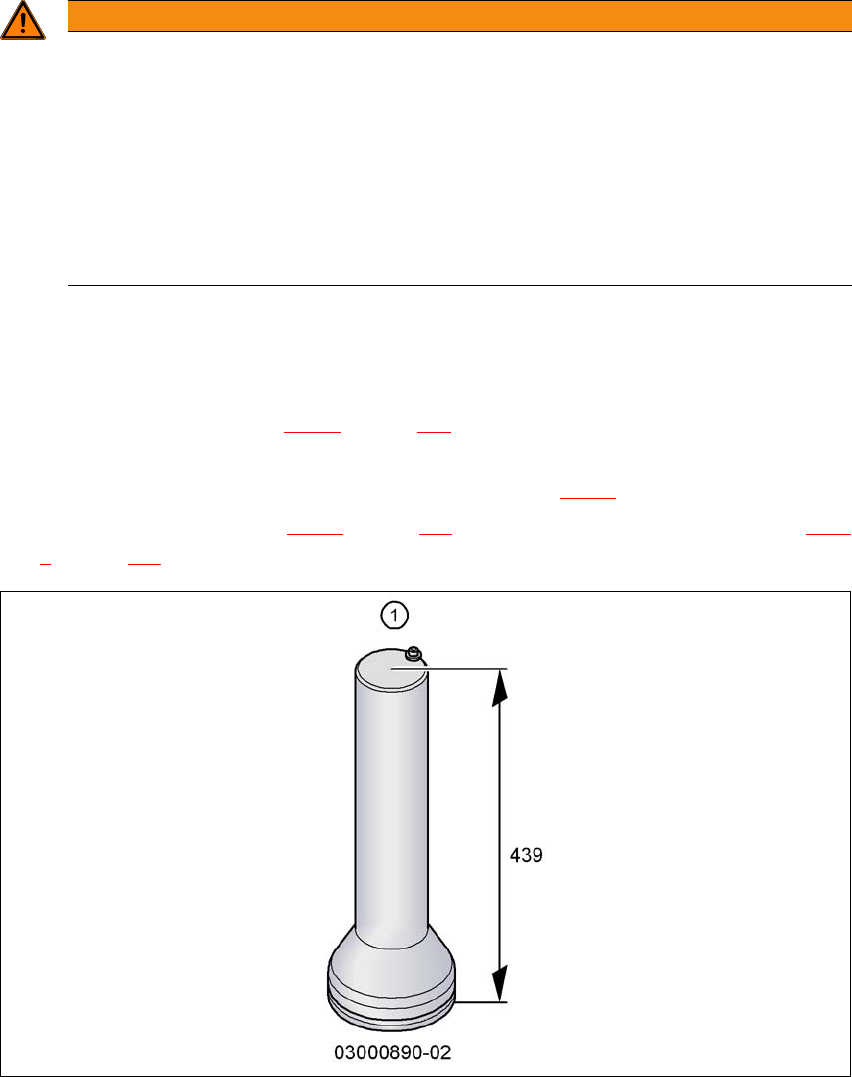

Fig. 4.3 - 3 Piedi esterni - due versioni (misure in millimetri)
AVVERTENZA
Rischio di danneggiamento con caricamento su un solo lato!
Il caricamento su un solo lato dei piedi della macchina, ad es. in seguito al suo ribalta-
mento, può provocare la deformazione dei piedi.
Quando si solleva la macchina assicurarsi di applicare un peso uniforme sulla for-
che.
Utilizzare una base solida tra la forche e la macchina .
È consigliabile che una seconda persona assista al sollevamento della macchina e
controlli che non si ribalti.
