5.6.2 Visualizzazione delle informazioni sull'allarme selezionato
Nella barra degli strumenti premere il pulsante (1).
Appaiono elencati tutti gli allarmi intervenuti.
Premere il pulsante "Visualizza messaggi registrati" (2).
Per ottenere maggiori dettagli basta premere sul pulsante con il simbolo meno che precede
la lista degli allarmi nella visualizzazione ad albero (3).
. 5
Fig. 5.6 - 2 Esempio: elenco degli allarmi (riferito alla SIPLACE SX2)
Nell'elenco degli allarmi occorre scegliere l'allarme per il quale si desiderano richiamare ulte-
riori informazioni.
Premere il pulsante "Visualizza guida " (4) per richiamare le informazioni.
Per cercare e visualizzare informazioni relative a un altro allarme basta attivare l'indice del si-
stema di guida (5) indicando il numero dell'allarme.
(5)
(2)
(3)
(4)
(1)
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
A partire dalla versione software 710.0 Edizione 12/2016 5.6 Informazioni relative agli allarmi e guida on-line
277
5.6.3 Significato dei diversi colori delle informazioni sugli allarmi, usati nella
guida on-line
5
5.6.4 Guida on-line sensibile al contesto
Per richiamare le informazioni sull'attuale videata occorre selezionare l'icona per attivare il
sistema guida per il calcolatore della stazione. Si apre così la finestra principale del sistema
guida con le informazioni sull'allarme. Le informazioni si riferiscono alla vista attualmente visua-
lizzata per la quale è stata attivata la guida. Tramite il sommario, l'indice alfabetico e le funzioni di
ricerca è possibile consultare tutti gli argomenti della guida on-line.
Colore del testo Significato
rosso numero dell'allarme e messaggio
nero cause probabili dell'allarme
verde istruzioni per la risoluzione dell'allarme
blu, sottolineato richiamo di ulteriori informazioni
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.7 Segnalatori luminosi con avvisatore acustico A partire dalla versione software 710.0 Edizione 12/2016
278
5.7 Segnalatori luminosi con avvisatore acustico
5.7.1 Panoramica
I segnalatori visualizzano gli stati di esercizio ed eventuali malfunzionamenti della macchina. L'av-
visatore acustico segnala quando scatta un allarme. Le macchine per montaggio componenti SI-
PLACE possono essere equipaggiate con un segnalatore luminoso bicolore o tricolore. Il relativo
segnalatore luminoso (bicolore o tricolore) viene impostato nell'autoconfigurazione, vedi istruzioni
di installazione del software della stazione, articolo n. 00196771-xx.
5.7.1.1 Segnalatore luminoso bicolore(standard)

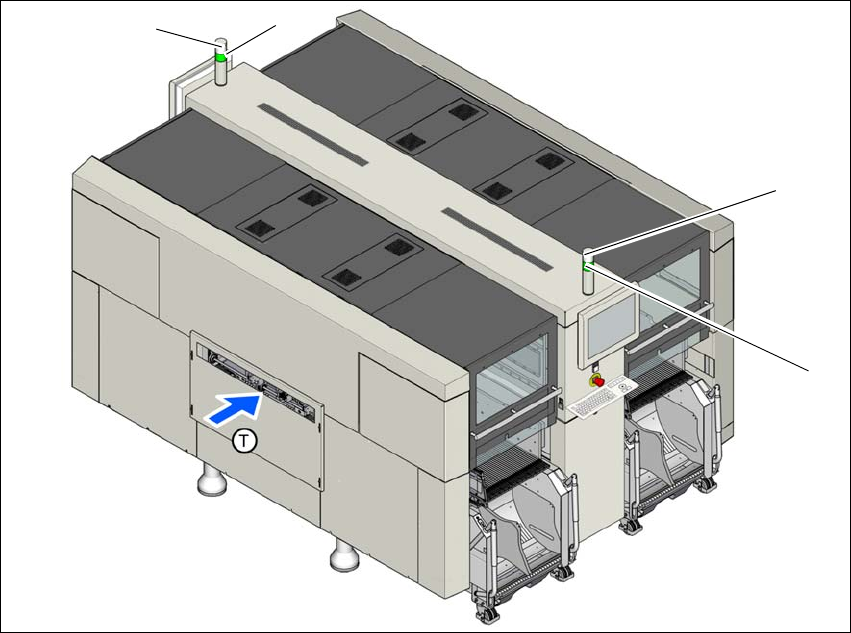

Fig. 5.7 - 1 Segnalatori luminosi degli stati di esercizio (esempio: SIPLACE X2 S / X3 S / X4 S)
L1 Segnalatore luminoso bianco, a destra
L2 Segnalatore luminoso verde, a destra
L3 Segnalatore luminoso bianco, a sinistra
L4 Segnalatore luminoso verde, a sinistra
(T) Direzione di convogliamento CS
(L2)
(L1)
(L3)
(L4)
