Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso 53 2.2.1 Cartelli di avviso sulla macchina Fig. 2.2 - 1 Cartelli di avvis…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016
52
2.2 Cartelli di avviso
Le figure a seguire mostrano le macchine SIPLACE X4 S. Nella SIPLACE X4i S / X2 S / X3 S /
X4i S micron e X4 S micron i cartelli di avviso sono nella stessa posizione.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso
53
2.2.1 Cartelli di avviso sulla macchina

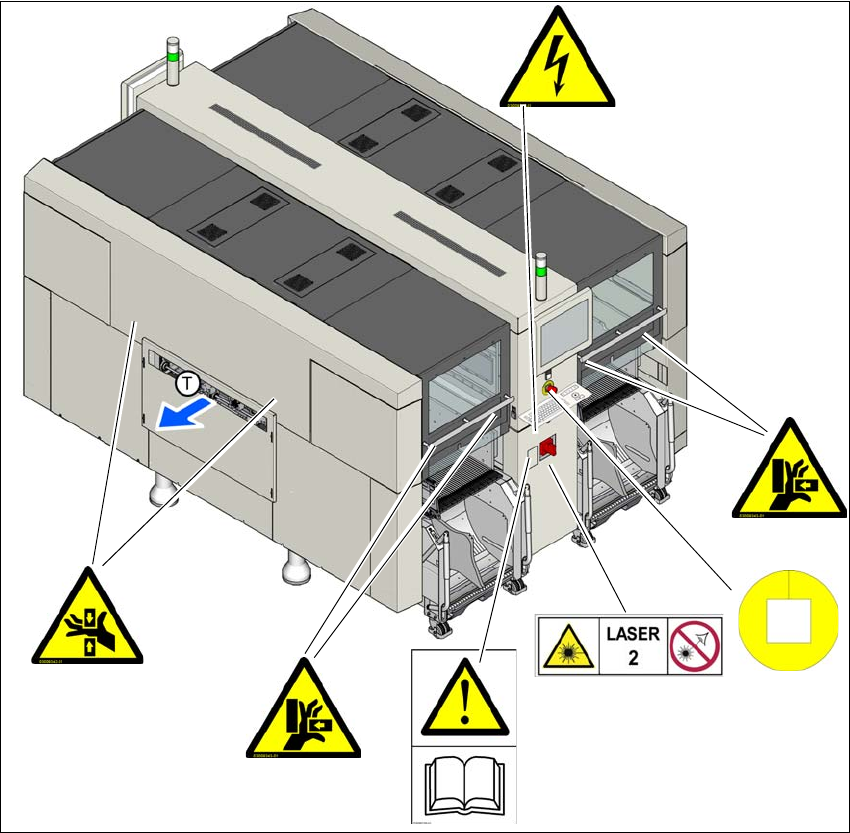

Fig. 2.2 - 1 Cartelli di avviso sulle macchine - parte 1 (esempio: SIPLACE X2 S / X3 S / X4 S)
Pos. W201, articolo n. 03009338-01
Pos. W203, articolo n. 03009342-01
Pos. W204, articolo n. 03009343-01
Pos. W210, articolo n. 03009350-01
Pos. W206, articolo n. 03009345-01
Pos. W laser classe 2, art. n. 03134118-01
(T) Direzione di convogliamento dei circuiti stampati
W 203
W 210
W 204
W 201
W 204
W 206
W laser classe 2
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016
54

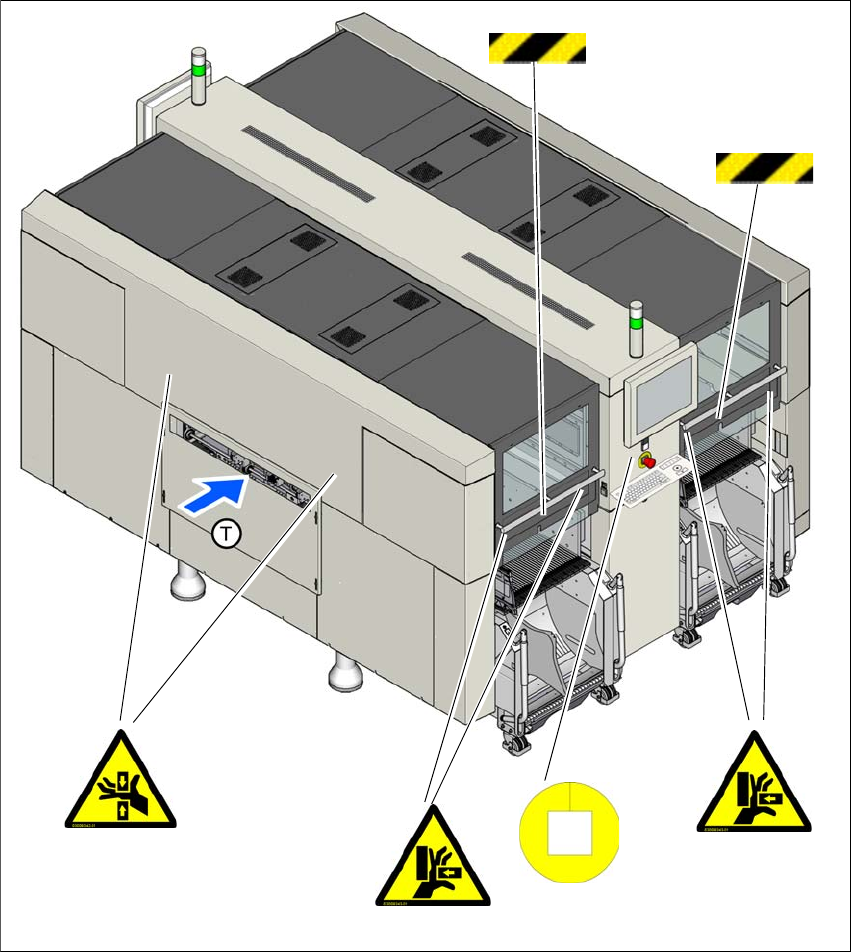

Fig. 2.2 - 2 Cartelli di avviso sulle macchine - parte 2 (esempio: SIPLACE X2 S / X3 S / X4 S)
Pos. W203, articolo n. 03009342-01
Pos. W204, articolo n. 03009343-01
Pos. W210, articolo n. 03009350-01
(1) Nastro di avvertenza, in basso sulle quattro cappe protettive
(T) Direzione di convogliamento dei circuiti stampati
W 210
W 204
W 203
W 204
1
1
