6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X 6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016 340 6.1.4.6 Dati tecnici 6 Scambiatore d i pipette p er il SIPLACE…
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
339
6.1.4.5 Vassoio per pipette 28xx
6
Fig. 6.1 - 18 Vassoio per pipette 28xx
(1) 5 garage per pipette 28xx con una lunghezza massima di 12,5 mm
(numero garage 1, 5, 6, 8 e 9)
(2) 4 garage per pipette 28xx con una lunghezza massima di 16,5 mm
(numero garage 2, 3, 4 e 7)
(3) Mire (solo con piastra di bloccaggio aperta e visibile)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016
340
6.1.4.6 Dati tecnici
6
Scambiatore di pipette per il SIPLACE MultiStar
Numero dei vassoi
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Numero massimo dei garage per pipette
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
72 o 120
*c
48 o 80
*c
Configurazione standard
SIPLACE X2 S/X3 S/X4 S 6
6
6
6
SIPLACE X4i S 6
5 vassoi con 60 garage per pipette 20xx oppure con
80 pz. garage per pipette 20xx
*c
1 vassoio con 9 garage per pipette 28xx
3 vassoi con 36 garage per pipette 20xx oppure con
60 pz. garage per pipette 20xx
*c
1 vassoio con 9 garage per pipette 28xx
Opzionale: scambiatore di pipette "seconda fila" 4 vassoi con 48 garage per pipette o con 80 pz. Ga-
rage per pipette*
c
Tipi di pipette 10xx, 11xx, 12xx
20xx, 28xx
*)a Lo scambiatore di pipette deve essere sempre equipaggiato con tutti i vassoi per pipette.
*)b per MTC/WPC con restrizioni sul posteggio 2
*)c su richiesta
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
341
6.1.4.7 Esempio di configurazione CPP per SIPLACE X4i S
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per la testa
CPP (pos. 1 in fig. 6.1 - 19
, pagina 341).
6

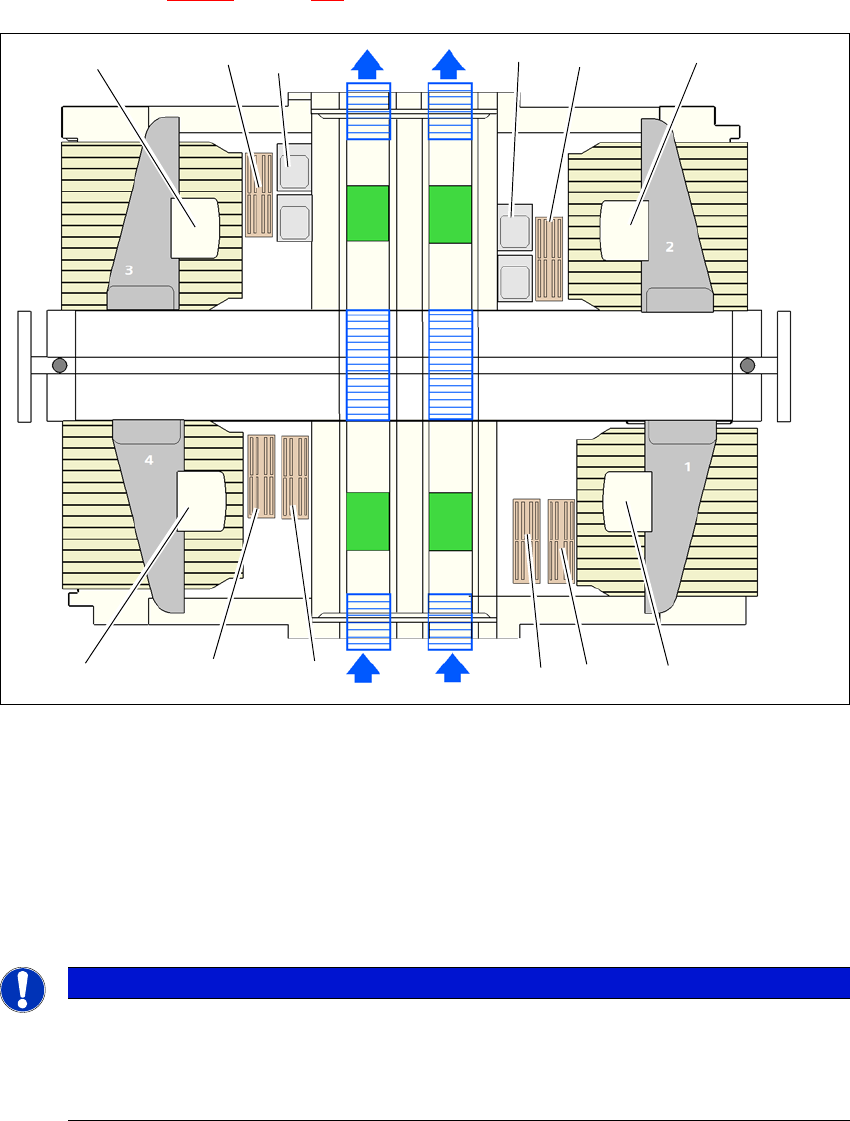

Fig. 6.1 - 19 Posizione degli scambiatori di pipette per SIPLACE MultiStar - esempio di configurazione:(SIPLACE X4i
S)
6
6
(1) Scambiatori di pipette
(2) SIPLACE MultiStar
(3) Videocamere fisse
(4) Scambiatore di pipette seconda fila (opzionale)
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
