6.8.5 Adattamento della stazione di aggancio all'altezza di convogliamento dei
CST
Con pochi interventi il dispositivo di inserimento del carrello CO della stazione di aggancio può
essere facilmente adattato alle altezze di convogliamento 900, 930 e 950 mm.
6
Fig. 6.8 - 5 Adattamento del dispositivo di inserimento del carrello CO all'altezza di convogliamento dei CST
(1) Fori per l'altezza di convogliamento dei CST
(2) Dado esagonale M8 e rondella, 2 pz. ciascuno
(3) Dado esagonale M8 e rondella, 2 pz. ciascuno
(4) Dado esagonale M8 e rondella, 2 pz. ciascuno
(5) Asola per la regolazione in altezza
(6) Vite a esagono cavo M8x40, 6 pezzi
(7) Vite a esagono cavo M5x12, 4 pezzi
(8) Guida
(9) Vite a esagono cavo M8x18, 2 pezzi
(10) Laterale, dispositivo di inserimento del carrello CO
(11) Rivestimento della stazione di aggancio
(12) Unità di comando dei moduli di alimentazione (FCU)
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X
381
6.8.5.1 Utensili
Per impostare l'altezza del dispositivo di inserimento del carrello CO sono necessari i seguenti
utensili:
– Set chiavi a esagono cavo
– Chiave fissa apertura 13
6.8.5.2 Adattamento in altezza del dispositivo di inserimento del carrello CO
6
6.8.5.3 Adattamento del dispositivo di inserimento del carrello CO alle altezze 900, 930 e
950 mm
6

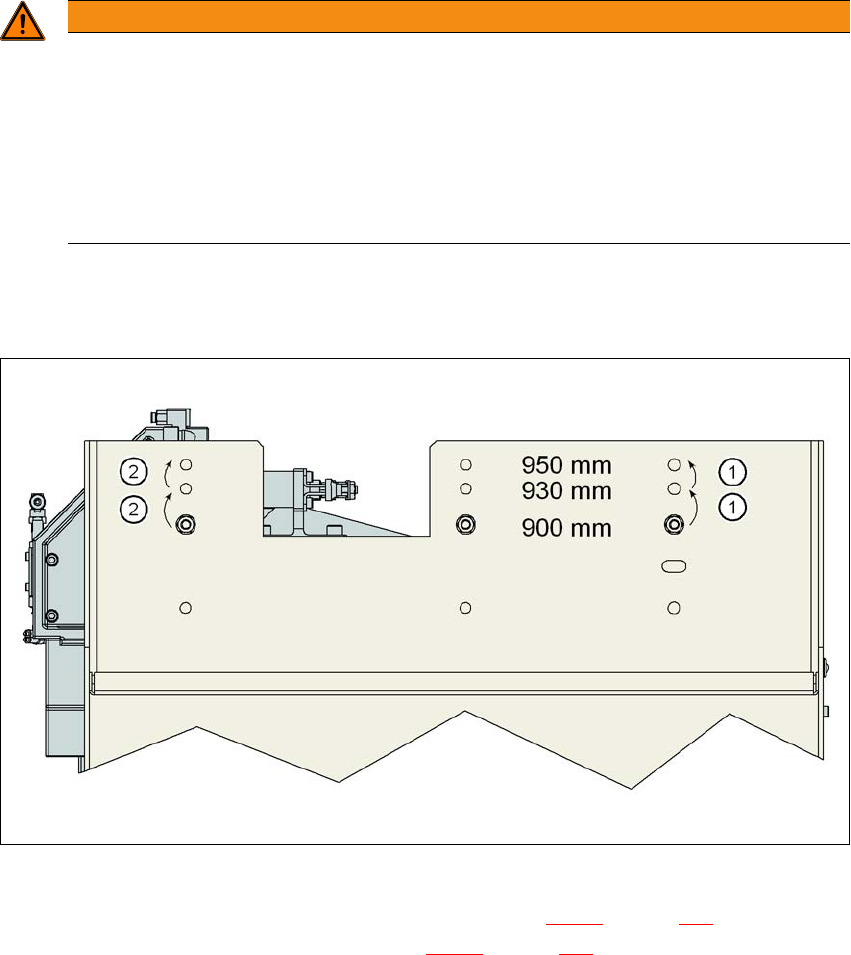

Fig. 6.8 - 6 Sequenza delle operazioni di modifica
Allentare le due viti a esagono cavo M8x18 (pos. 9 in fig. 6.8 - 5, pagina 380), quindi rimuo-
vere la guida destra e sinistra (pos. 8 in fig. 6.8 - 5
, pagina 380).
AVVERTENZA
Disconnettere la stazione di aggancio dall'alimentazione di corrente.
Disconnettere la stazione di aggancio dall'alimentazione di aria compressa.
Il peso del dispositivo di inserimento del carrello CO è pari a circa 40 kg.
Se necessario chiedere a una seconda persona di dare una mano con l'operazione
di modifica.
Attenersi alla sequenza delle fasi di lavoro descritte.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X A partire dalla versione software 710.0 Edizione 12/2016
382
6
Allentare le due viti a esagono cavo (pos. 3 in fig. 6.8 - 5, pagina 380).
Allentare i due raccordi a vite (pos. 2 in fig. 6.8 - 5, pagina 380).
Rimuovere entrambe le viti esagonali M8 e le relative rondelle (pos. 4 in fig. 6.8 - 5, pagina
380
).
Tenere saldamente il dispositivo di inserimento del carrello CO per il laterale (pos. 10 in fig.
6.8 - 5
, pagina 380) e rimuovere le due viti a esagono cavo M8x40 in questa posizione.
Ruotare il dispositivo di inserimento del carrello CO nella prima posizione superiore.
Fissare il laterale in questa posizione. A tale scopo stringere i dadi senza serrarli.
Tenere saldamente il dispositivo di inserimento del carrello CO per la FCU (pos. 12 in fig. 6.8
- 5, pagina 380), quindi rimuovere i raccordi a vite della pos. 2 in fig. 6.8 - 5, pagina 380.
Ruotare il dispositivo di inserimento del carrello CO nella successiva posizione superiore.
Fissare il laterale in questa posizione.
Controllare che tutti i raccordi a vite nelle posizioni 2, 3 e 4 siano ben saldi.
Fissare la guida destra e sinistra (pos. 8 in fig. 6.8 - 5, pagina 380) con la vite a esagono cavo
M8x18 (pos. 9 in fig. 6.8 - 5
, pagina 380).
6
ATTENZIONE
Rischio di danneggiamento!
Durante il sollevamento e l'abbassamento del dispositivo di inserimento del carrello CO
è possibile che i cavi possano danneggiarsi.
Quando si alza o si abbassa il dispositivo di inserimento del carrello CO fare atten-
zione a non danneggiare i cavi.
NOTA
Qualora il dispositivo di inserimento del carrello CO debba essere abbassato a
un'altezza di convogliamento dei CST inferiore, procedere in sequenza inversa.
