6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X 6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016 338 6.1.4.4 V assoio per pipette 20xx con 20 g arage a 6 Fig. 6.1 …
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
337
6.1.4.3 Vassoio per pipette 20xx con 12 garage
6
Fig. 6.1 - 16 Vassoio per pipette 20xx - piastra di bloccaggio aperta
(1) 12 garage per pipette 20xx
(2) Mire (solo con piastra di bloccaggio aperta e visibile)
(3) Piastra di bloccaggio
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016
338
6.1.4.4 Vassoio per pipette 20xx con 20 garage
a
6
Fig. 6.1 - 17 Vassoio per pipette 20xx con 20 garage - piastra di bloccaggio aperta
(1) 20 garage per pipette 20xx
(2) Mire (solo con piastra di bloccaggio aperta e visibile)
a. su richiesta
(2)
(1)
(2)
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
339
6.1.4.5 Vassoio per pipette 28xx
6

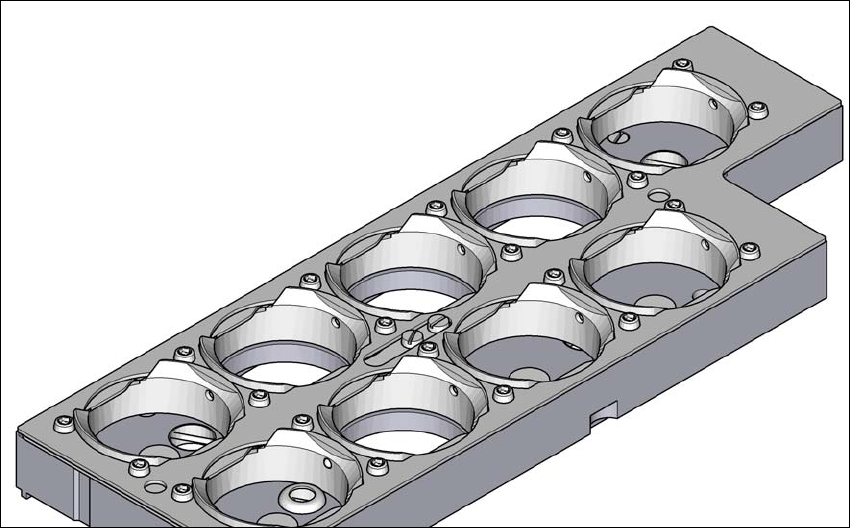

Fig. 6.1 - 18 Vassoio per pipette 28xx
(1) 5 garage per pipette 28xx con una lunghezza massima di 12,5 mm
(numero garage 1, 5, 6, 8 e 9)
(2) 4 garage per pipette 28xx con una lunghezza massima di 16,5 mm
(numero garage 2, 3, 4 e 7)
(3) Mire (solo con piastra di bloccaggio aperta e visibile)
