3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X 3.6 Sistema a portali A partire dalla versione software 710.0 Edizione 12/2016 156 3.6 Sistema a port ali 3.6.1 Posizione dei port ali SIPLACE X4i S / X4i…
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.5 Testa di montaggio
155
3.5.7.2 Dati tecnici della Twin Star
SIPLACE TwinStar
con videocamera CO tipo 33
(videocamera fine pitch)
con videocamera CO tipo 25
(videocamera flip chip)
gamma dei CO
*a
Da 0402 a SO, PLCC, QFP, BGA, CO
speciali, Bare Die, Flip-Chip
Da 0201 a SO, PLCC, QFP, socket, connettori,
BGA, CO speciali, Bare Die, Flip-Chip, Shield
Specifiche dei CO
*b
Altezza max.
reticolo min. piedini
larghezza min. piedini
Min. reticolo sfere (ball
grid)
Min. diametro sfere (ball)
Dimensioni min.
Dimensioni max.
Peso max.
*c
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0mm x 0,5mm
55 mm x 45 mm (misurazione sem-
plice)
In caso di funzionamento con due
pipette (misurazione multipla)
50 mm x 50 mm oppure
69 mm x 10 mm
In caso di funzionamento con una
pipetta:
85 mm x 85 mm oppure
125 mm x 10 mm
max. 200 mm x 125 mm (con limita-
zioni)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
16 mm x 16 mm (misurazione semplice)
55 mm x 55 mm
100 g
Forza d'appoggio
programmabile
1,0 N - 15 N
2,0 N - 30 N
*d
1,0 N - 15 N
2,0 N - 30 N
d
Tipi di pipette
*e
5xx (standard)
4 xx + adattatore
8 xx + adattatore
9 xx + adattatore
Pinze
5xx (standard)
4 xx + adattatore
8 xx + adattatore
9 xx + adattatore
Pinze
Distanza delle pipette nelle
teste P&P
70,8 mm 70,8 mm
Precisione X-/Y
*f
± 26 µm/3± 35 µm/4 ± 22 µm/3± 30 µm/4
Precisione angolare ± 0,05° / 3± 0,07°/ 4 ± 0,05° / 3± 0,07° / 4
Piani di illuminazione 6 6
Possibilità di regolazione dei
piani di illuminazione
256
6
256
6
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli standard specifici del
cliente e dalle tolleranze d'imballaggio dei CO.
*)b Se in una stessa zona di processo vengono utilizzate combinatamente teste Multistar e TwinStar si avranno delle limitazioni
nelle dimensioni massime.
*)c Se si utilizzano pipette standard.
*)d SIPLACE High-Force Head.
*)e Sono disponibili oltre 300 diversi tipi di pipette e 100 tipi di pinze, su internet è a disposizione una vastissima banca dati di pi-
pette.
*)f I valori di precisione sono documentati in ambito di collaudo della macchina e corrispondono alle condizioni di fornitura e alle
prestazioni assicurate da SIPLACE.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.6 Sistema a portali A partire dalla versione software 710.0 Edizione 12/2016
156
3.6 Sistema a portali

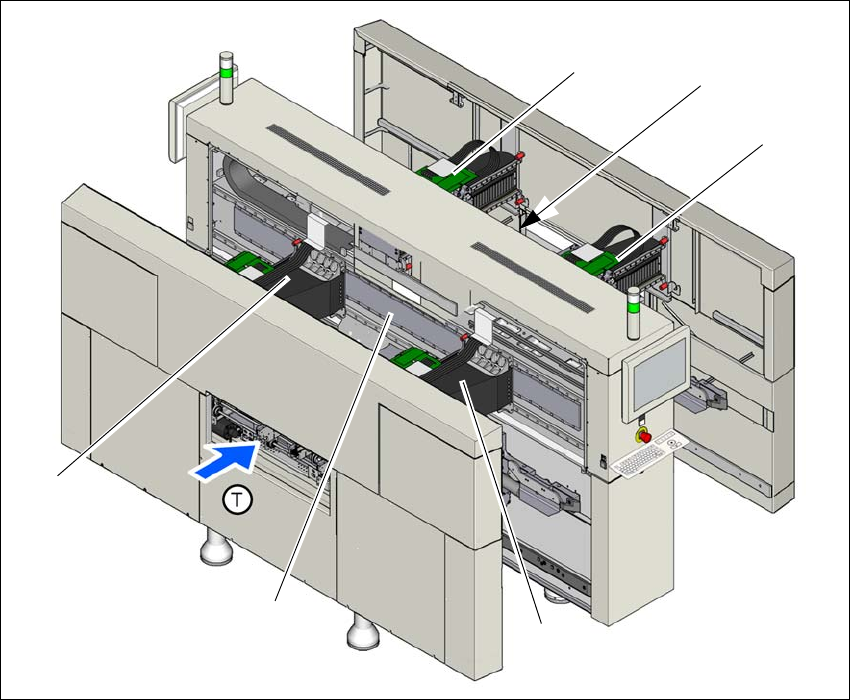

3.6.1 Posizione dei portali SIPLACE X4i S / X4i S micron
3
Fig. 3.6 - 1 Posizione dei portali - SIPLACE X4i S / X4i S micron
(1) Asse Y, portali 1 e 4
(2) Asse X, portale 1
(3) Asse X, portale 2
(4) Asse Y, portali 3 e 4 (nascosto)
(5) Asse X, portale 3
(6) Asse X, portale 4
(T) Direzione di convogliamento circuito stampato
(1)
(3)
(6)
(4)
(2)
(5)
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.6 Sistema a portali
157
3.6.2 Posizione dei portali SIPLACE X4 S / X4 S micron
3
Fig. 3.6 - 2 Posizione dei portali - SIPLACE X4 S / X4 S micron
(1) Asse Y, portali 1 e 4
(2) Asse X, portale 1
(3) Asse X, portale 2
(4) Asse Y, portali 3 e 4 (nascosto)
(5) Asse X, portale 3
(6) Asse X, portale 4
(T) Direzione di convogliamento circuito stampato
(1)
(3)
(6)
(4)
(2)
(5)
