Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso 71 2.2.9 Alte temperature sull a Head Control Unit (HCU) Pos. 1 nella fig…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016
70
2.2.8.1 Temperature elevate presenti sulla SIPLACE CPP
2
Pos. 1 nella fig. 2.2 - 11, pagina 69 (q.tà per ciascuna 1)
2.2.8.2 Laser classe 2 sul sensore CO
2
Pos. W laser classe 2 in fig. 2.2 - 11, pagina 69, articolo n. 03134118-01 (q.tà per ciascuna CPP: 1)
2
Temperature elevate presenti sulla SIPLACE CPP in caso di funzionamento
continuativo
Rischio di ustione a causa delle temperature elevate!
Sulle superfici dell'azionamento Z (motore lineare), in caso di funzionamento
continuo e con una temperatura ambiente superiore ai 22°C, possono esse-
re presenti temperature elevate.
Fare attenzione quando si toccano queste parti.
2
2
2
RADIAZIONE LASER
Laser classe 2
Conforme alla norma IEC 60825-1:2014
Non guardare il raggio laser!
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso
71
2.2.9 Alte temperature sulla Head Control Unit (HCU)
Pos. 1 nella fig. 2.2 - 12, cartello di avvertenza sulla temperatura, art. n. 03031926-01 (quantità
per macchina: 4).
2
Fig. 2.2 - 12 Cartello di avvertenza relativo alla temperatura sulla Head Control Unit (HCU) - (esempio: SIPLACE X4i
S)
2
PERICOLO DI USTIONI DOVUTE A TEMPERATURA ELEVATA!
In caso di funzionamento continuato l'involucro della Head Control Unit
(HCU) può raggiungere temperature molto elevate. Fare attenzione nel toc-
care la Control Unit (HCU).
(1)
(1)
(1)
(1)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016
72
2.2.10 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della
TwinStar
Cartello di avvertenza "Collisione con la testa" nella fig. 2.2 - 13, articolo n. 03015392-02
(numero per macchina: massimo 2)
2

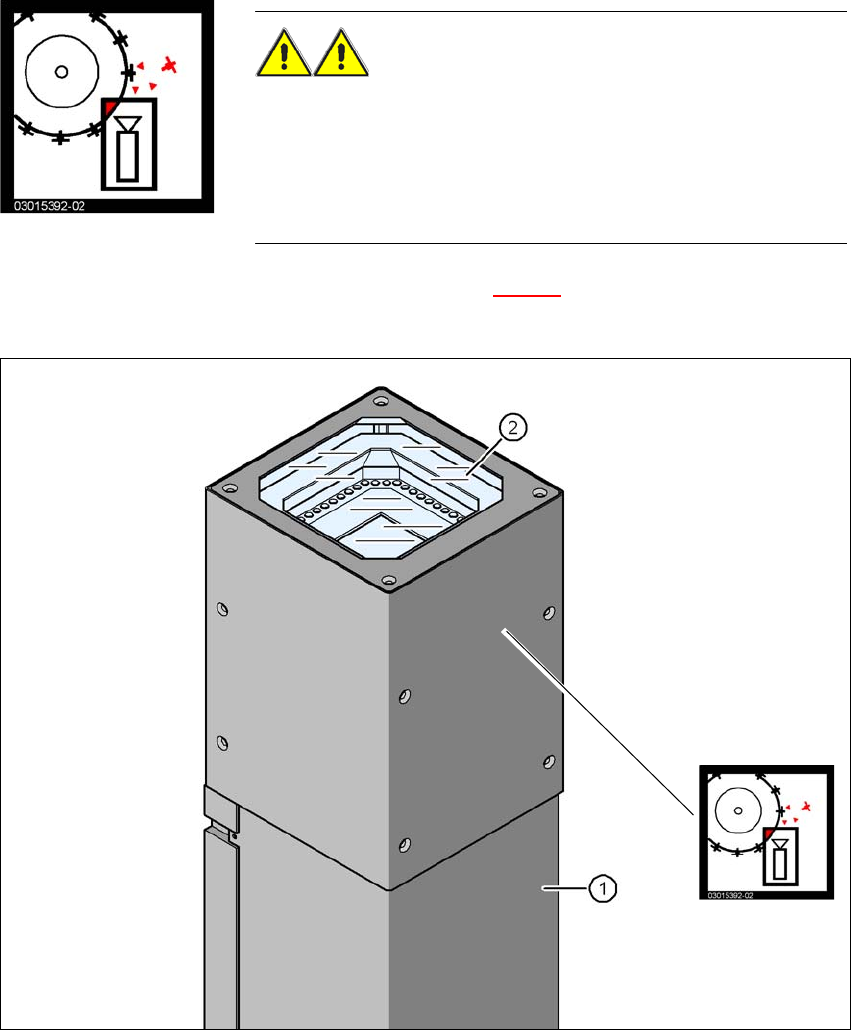

Fig. 2.2 - 13 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
(1) Involucro della videocamera
(2) Lastra di vetro
(3) Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
AVVERTENZA PERICOLO DI COLLISIONE CON
LA TESTA 2
In caso di cambio della testa di montaggio da TwinStar a SpeedStar
, la SpeedStar può urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar tipo 33, 55 x 45,
e tipo 25, 16 x 16).
(3)
