Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli A partire dalla versione software 710.0 Edizi one 12/2016 3.7 Sistema di convogliamento del CST 169 3.7.3.4 Tipo di c onvogliamento sincrono Nel funzionam…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.7 Sistema di convogliamento del CST A partire dalla versione software 710.0 Edizione 12/2016
168
3.7.3.3 Tipo di convogliamento asincrono
Nel funzionamento asincrono su una traccia viene montato un circuito stampato mentre un altro
viene trasportato in posizione di montaggio sulla seconda traccia di convogliamento. Così si ri-
sparmia il tempo di convogliamento, cosa che determina un notevole aumento della produttività,
specialmente nei circuiti stampati con tempo di ciclo ridotto. Se la macchina ha ricevuto i dati d'or-
dine (quadrotto, allestimento), in ogni momento dell'operazione di montaggio i circuiti stampati
nell'area di entrata dei convogliatori vengono trasportati a quella di lavorazione (se questa è li-
bera). Il processo di popolamento inizia non appena un circuito stampato viene trasportato
nell'area di lavorazione. I circuiti vengono montati l'uno dopo l'altro.
Se si interrompe il procedimento di montaggio, l'interfaccia del convogliatore viene bloccata e si
completa solo il montaggio dei circuiti che in quel momento si trovano nelle aree di lavorazione
dei convogliatori.
L'interfaccia del convogliatore viene bloccata o abilitata contemporaneamente per entrambe le
tracce.
3
Fig. 3.7 - 4 Tipi di convogliamento
Tipo di convogliamento sincrono
Tipo di convogliamento asincrono
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.7 Sistema di convogliamento del CST
169
3.7.3.4 Tipo di convogliamento sincrono
Nel funzionamento sincrono due circuiti vengono portati contemporaneamente alla posizione di
montaggio e vengono lavorati come se appartenessero allo stesso quadrotto. In caso di prodotti
con componentistica molto differente l'ottimizzazione comune di tutto il contenuto in componenti
di entrambi i circuiti stampati risulta in un aumento della produttività.
Il tempo necessario al convogliamento dei circuiti viene ridotto, dato che ne vengono trasportati
sempre due contemporaneamente. Si ottiene inoltre un migliore sfruttamento delle pipette.
I circuiti stampati nelle tracce 1 e 2 vengono mossi sul percorso di trasporto in maniera sincrona
(ovvero i convogliatori sono indipendenti l'uno dall'altro ma vengono comandati sincronicamente).
Il contenuto del montaggio della traccia 1 e della traccia 2 deve essere organizzato come in un
quadrotto da due circuiti singoli.
Se all'inizio di un processo di montaggio è attiva solo una traccia, il singolo circuito che si trova su
questo percorso viene identificato come "da non popolare".
Nel funzionamento sincrono del convogliatore CST doppio l'opzione "Trasmissione dati CST"
(Whispering Down The Line) viene disattivata. L'opzione "Punto inchiostro globale" non é autoriz-
zata.
3.7.3.5 I-Placement
Accanto alla modalità sincrona e asincrona viene introdotto per la SIPLACE serie X anche un ul-
teriore concetto di montaggio chiamato I-Placement. In questo caso due teste lavorano in contem-
poranea e montano ciascuna un circuito stampato, l'una indipendentemente dall'altra. In questo
modo si ottiene un ulteriore incremento della produttività.
3.7.4 Comando e regolazione della larghezza
3.7.4.1 Comando tramite il menu a funzioni singole
Informazioni sul comando del sistema di convogliamento CST e sul menu a funzioni singole si
possono trovare nella guida on-line.
3.7.4.2 Regolazione automatica della larghezza
Dopo aver ricevuto l'istruzione, i nastri di convogliamento vengono impostati sulla larghezza no-
minale. Nel caso del convogliatore doppio sono possibili differenti larghezze.
Per informazioni dettagliate sulla modifica della larghezza della traccia di convogliamento consul-
tare la guida on-line.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.7 Sistema di convogliamento del CST A partire dalla versione software 710.0 Edizione 12/2016
170

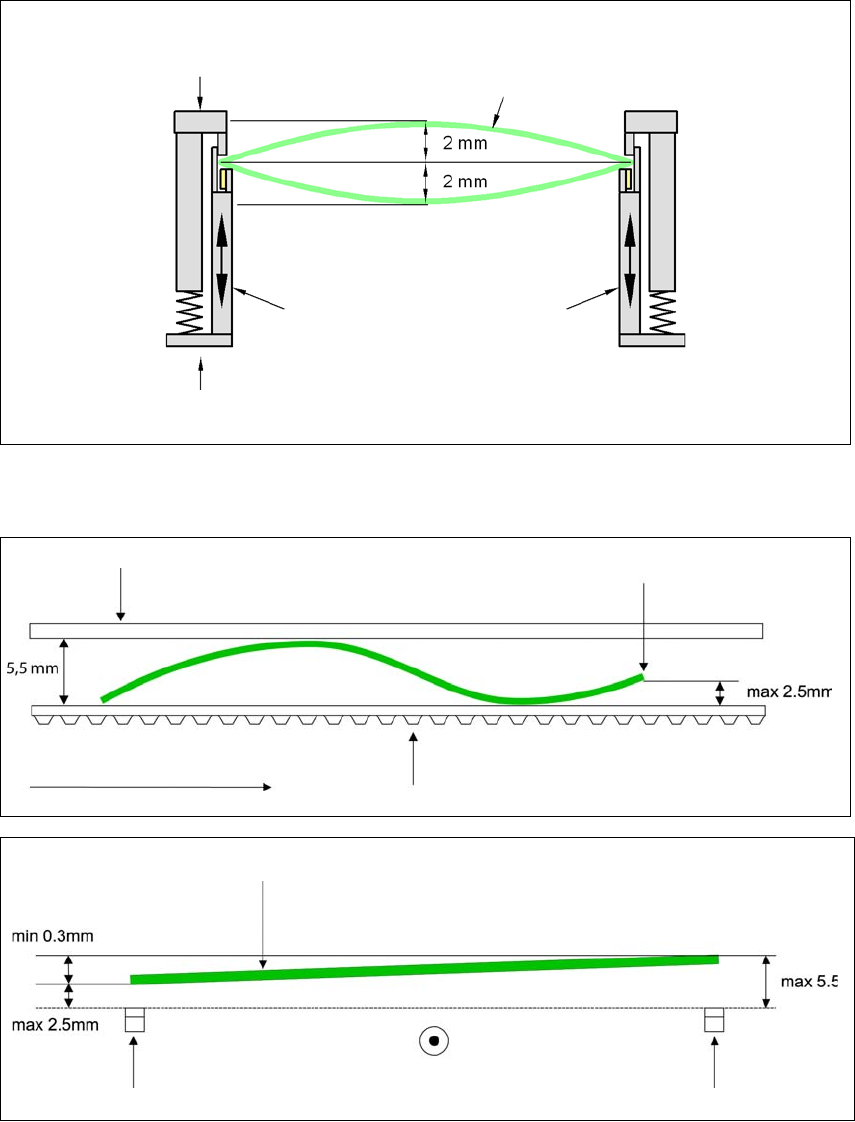

3.7.5 Definizione dello svergolamento del CST
3.7.5.1 Svergolamento del CST durante il convogliamento
Svergolamento del CST trasversalmente rispetto alla direzione di trasporto = max. 1% della dia-
gonale del CST e comunque non oltre 2 mm.
3
Svergolamento del CST nella direzione di convogliamento + spessore del CST < 5,5 mm.Apertura
del bordo anteriore circuito stampato max. 2,5 mm.
3
3
Bordo fisso di bloccaggio
Dispositivo mobile di bloccaggio
Circuito stampato
Spalla del convogliatore
Bordo fisso di bloccaggio
Cinghia di trasporto
Direzione di convogliamento CST
Bordo anteriore circuito stampato
Bordo anteriore circuito stampato
Cinghia di trasporto destra
Cinghia di trasporto sinistra
Direzione di convogliamento CST
