6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X 6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016 346 Montare il va ssoio sugli agganci a utomatici a sfera (pos. …
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
345
6
Fig. 6.1 - 22 P20 Scambiatore di pipette (esempio con 6 vassoi)
Fig. 6.1 - 23
(1) Leva per sollevare il vassoio
(2) Spina cilindrica, a innesto nel foro del vassoio
(3) Spina elastica per l'attivazione del microinterruttore per il riconoscimento del vassoio e il ciclo
di sicurezza
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Agganci automatici a sfera
(6) Spina cilindrica, a innesto nell'asola del vassoio
(7) Piastra di bloccaggio nella posizione "vassoio bloccato"
6
NOTA
Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 22
, pagina 345) possano scorrere nel foro di centraggio e
nell'asola.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016
346
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 22, pagina 345).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
6.1.4.13 Rilevamento della posizione
Ogni vassoio dello scambiatore di pipette ha due mire: una per la determinazione della posizione
e un'altra per la determinazione della posizione angolare.
6
Fig. 6.1 - 24 Vassoio di pipette - mire per la determinazione della posizione e della posizione angolare
(1) Piastra di bloccaggio in posizione "vassoio aperto"
(2) Mira per la determinazione della posizione angolare
(3) Mira per la determinazione della posizione
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
347
6.1.5 Scambiatore di pipette per la SIPLACE TwinStar
Articolo n. 03005191-xx Vassoio per 2 pipette
Articolo n. 03001807-xx Vassoio per 1 pipetta
6

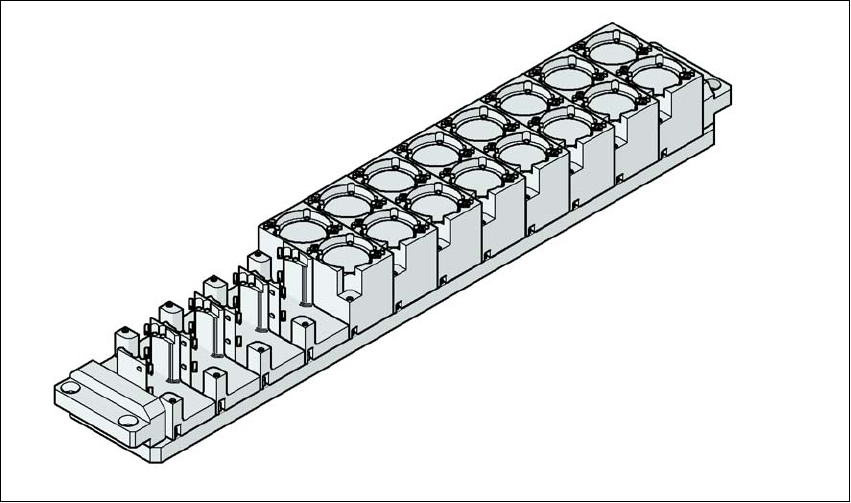

Fig. 6.1 - 25 Scambiatore di pipette per la SIPLACE TwinStar
6.1.5.1 Descrizione
Questo scambiatore di pipette alloggia fino a 12 vassoi di pipette. Sono disponibili due tipi di vas-
soi: vassoi standard e vassoi per pipette speciali o pinze. I vassoi sono disposti su un supporto
comune. Ogni vassoio è centrato con due spine cilindriche e fissato con morsetti.
