6.1.2.4 Esempio di configurazione della testa C&P20/C&P20 M per SIPLACE X4i - tavolo in
posizione rientrata
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per SpeedStar
(pos. 1 in fig. 6.1 - 3
, pagina 321).
6

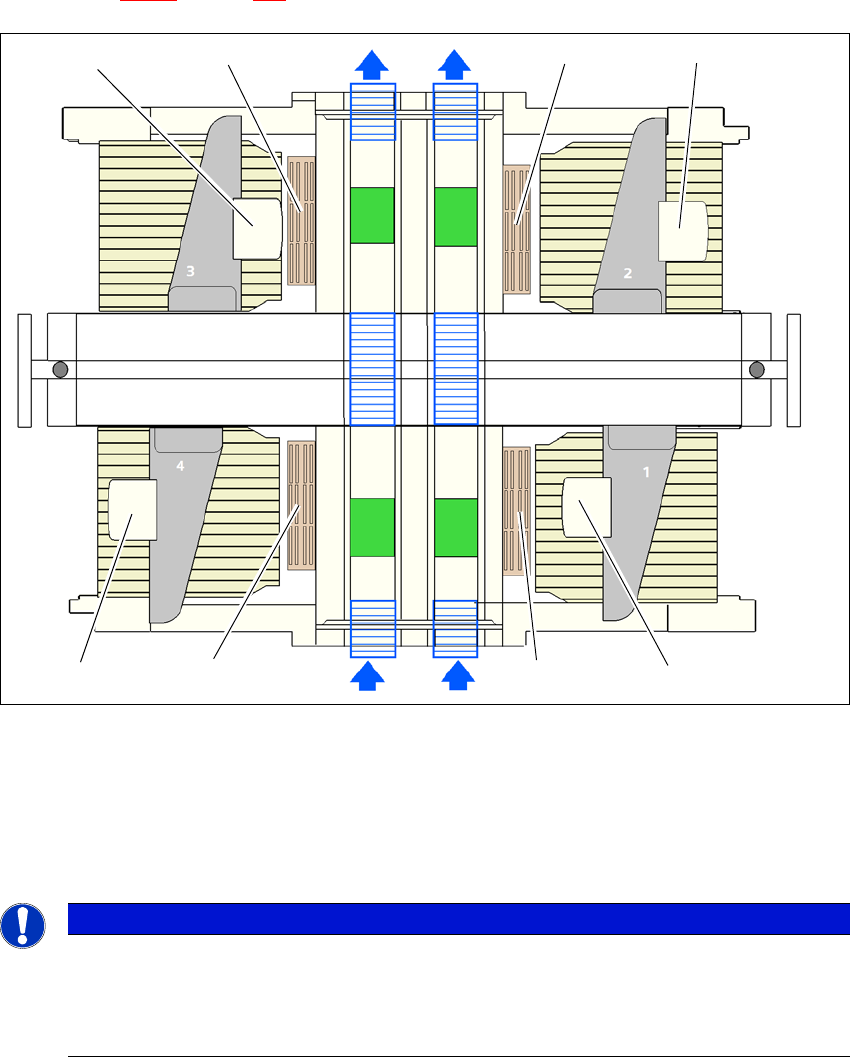

Fig. 6.1 - 3 Posizione degli scambiatori di pipette per SIPLACE SpeedStar - esempio di configurazione:(SIPLACE
X4i S)
6
6
6
(1) Scambiatori di pipette
(2) SIPLACE SpeedStar
(3) Posizione del tavolo "rientrato"
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016
322
6.1.2.5 Esempio di configurazione della testa C&P20/C&P20 M per SIPLACE X4i S - tavolo
in posizione estratta
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare due file di scambiatore di pipette per Spe-
edStar (pos. 1 e pos. 4 nella fig. 6.1 - 4
, pagina 322).
6

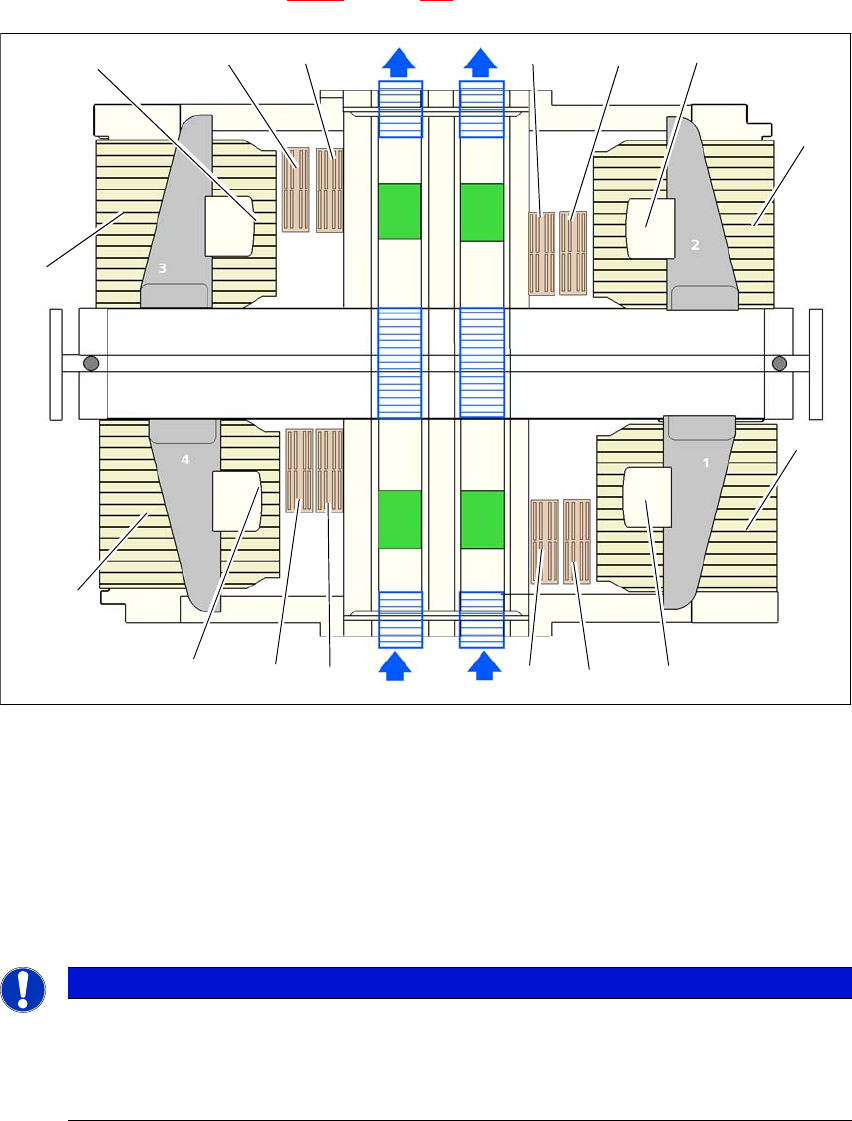

Fig. 6.1 - 4 Posizione degli scambiatori di pipette per SIPLACE SpeedStar - esempio di configurazione:(SIPLACE
X4i S)
6
6
6
(1) Scambiatori di pipette
(2) SIPLACE SpeedStar
(3) Posizione del tavolo "estratto"
(4) Scambiatore di pipette seconda fila (opzionale)
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
323
6.1.2.6 Esempio di configurazione della testa C&P20/C&P20 M per SIPLACE X4 S
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per SpeedStar
(pos. 1 in fig. 6.1 - 5
, pagina 323).
6
Fig. 6.1 - 5 Posizione degli scambiatori di pipette per SIPLACE SpeedStar - esempio di configurazione:(SIPLACE
X4 S)
6
6
6.1.2.7 Scambiatore di pipette "seconda fila" per la SIPLACE SpeedStar
L'opzione "scambiatore di pipette seconda fila" consente di disporre di una file aggiuntiva per la
testa SIPLACE SpeedStar. Il pacchetto di allestimento contiene, oltre allo scambiatore delle pi-
pette, un set di montaggio.
(1) Scambiatori di pipette
(2) SIPLACE SpeedStar
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
