3.9.10 Canale della cinghia vuota nel dispositivo di inserimento del carrello CO
Nella versione standard, il canale della cinghia vuota può portare al dispositivo pneumatico di ta-
glio cinghie con un'altezza massima della tasca di 8 mm.
3
Fig. 3.9 - 11 Canale della cinghia vuota nel dispositivo di inserimento del carrello CO SIPLACE serie X
(1) Fessura di ingresso per le cinghie vuote
(2) Fessura di uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Divisorio in lamiera per cinghie < 8 mm, per cinghie > 8 mm smontabile
NOTA
Lo scivolo per gli scarti cinghia della serie X può essere installato solo sul dispositivo di
inserimento carrello CO per la serie X (vedi fig. 5.15 - 3
, pagina 314).
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.9 Carrello CO A partire dalla versione software 710.0 Edizione 12/2016
206
3
NOTA
Pericolo di congestione!
Nei moduli di alimentazione con tasche basse oltre ai moduli con tasche alte la cinghia
vuota può finire in coda.
Non posizionare moduli di alimentazione con tasche basse nelle immediate vici-
nanze di altri moduli con tasche alte.
Per tasche della cinghia di altezza superiore a 12 mm è possibile rimuovere il divisorio
in lamiera (pos. 3 in fig. 3.9 - 11
) (vedi sezione 4.5, pagina 249).
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione software 710.0 Edizione 12/2016 4.1 Trasporto e configurazione alla consegna
207
4 Installazione e messa in esercizio
4.1 Trasporto e configurazione alla consegna
4.1.1 Imballaggio per il trasporto
All'interno dell'Europa la macchina e i carrelli CO vengono consegnati su due pallet di legno, av-
volti in pellicola di plastica. Al di fuori dell'Europa la macchina e i carrelli CO vengono spediti in
casse di legno idonee al trasporto.
4.1.1.1 Dimensioni degli imballi per il trasporto
La tabella che segue elenca le dimensioni dei pallet e delle casse di legno:
4

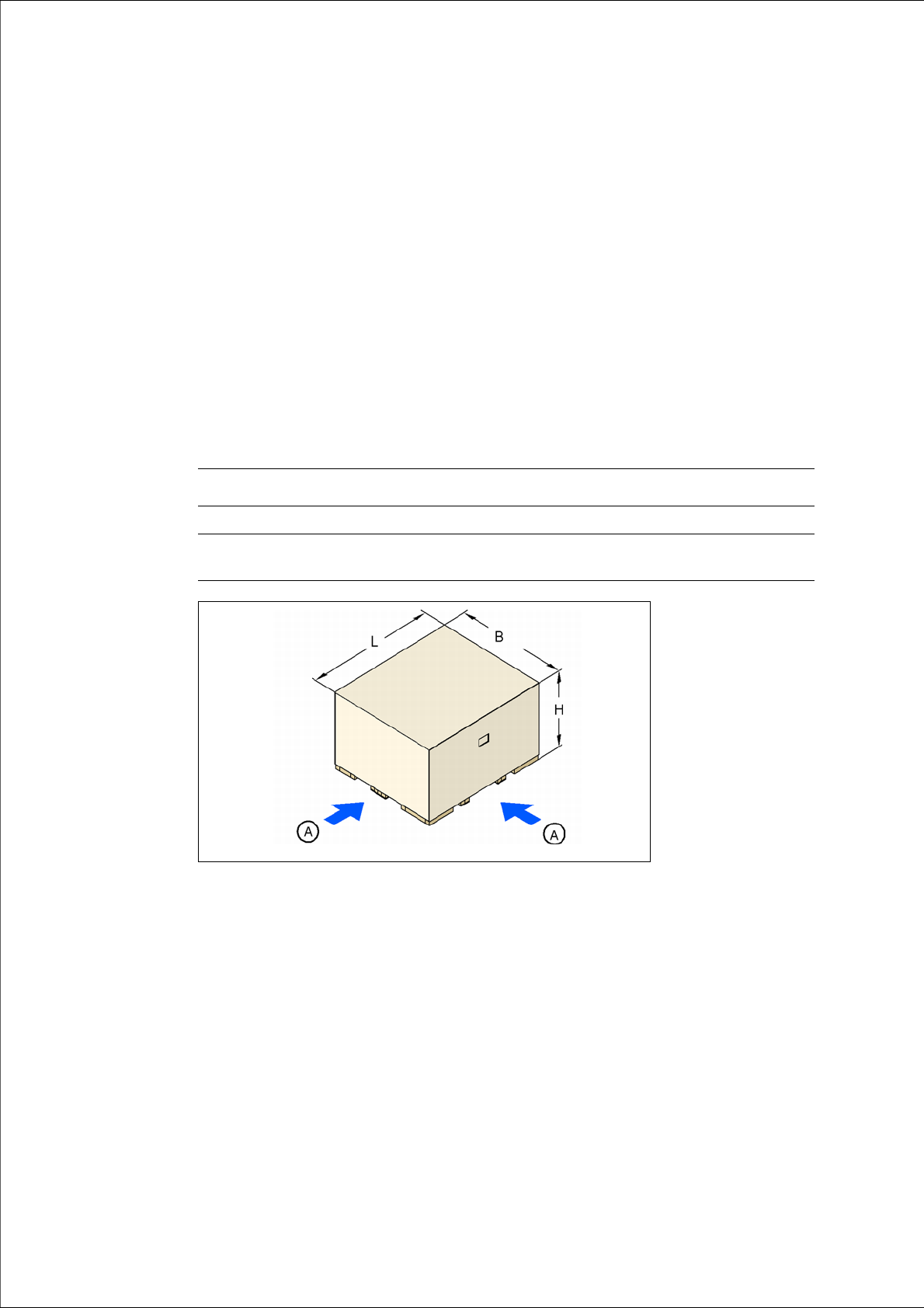

Fig. 4.1 - 1 Cassa per il trasporto - misure in millimetri
(A) Punti di appoggio per l'elevatore a forche
Macchina automatica (L x L x H) Carrello CO
Pallet 2790 mm x 2404 mm 2060 mm x 1350 mm
Cassa in le-
gno
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
