5.5 Interfaccia utente
L'interfaccia utente è suddivisa nelle aree e riquadri di seguito descritti.
5
Fig. 5.5 - 1 Componenti dell'interfaccia utente nella videata "Produzione" (esempio riferito alla SIPLACE X4i)
Legenda
(1) Riga di stato (indica lo stato operativo e eventuali errori)
(2) Riquadro relativo a lavorazione / visualizzazione
(3) Barra degli strumenti
(4) Riga informativa
(5) Visualizzazione di configurazioni modificate e ulteriori opzioni, ad es. funzionamento con
codice a barre
(1)
(2)
(3)
(4)
(5)
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.5 Interfaccia utente A partire dalla versione software 710.0 Edizione 12/2016
266
5.5.1 Riga di stato
La riga di stato mostra lo stato operativo corrente della stazione, l'ultimo errore che si è verificato
e indica all'utente l'operazione da effettuare.
In fondo alla riga di stato, nell'angolo destro della finestra, appaiono icone diverse, a seconda delle
circostanze:
(Verde) Attiva la guida on-line sensibile al contesto, riferita alla videata corrente. Per tutti gli ele-
menti di comando disponibili nella vista viene fornita una breve descrizione
(Rosso) Apre il sistema di guida che visualizza le cause probabili dell'errore corrente e i possibili
rimedi (vedi sezione 5.6.1
, pagina 275).
Apre una finestra di dialogo in cui appaiono indicati la fonte, la descrizione dell'errore e la data e
l'ora in cui si esso è verificato (vedi sezione 5.6.1
, pagina 275). Anche da questa finestra è possi-
bile richiamare la guida relativa all'errore corrente.
Apre la videata dei dettagli per l'errore corrente. In questa videata è possibile richiamare diretta-
mente delle misure di eliminazione dell'errore (visualizzata solo per determinati messaggi di er-
rore).
Rimuove l'errore attualmente visualizzato nella riga di stato.
5.5.2 Riquadro relativo alla lavorazione e di visualizzazione
In questo riquadro sono visualizzati i pulsanti necessari per impostare/attivare funzioni, informa-
zioni generali relative al circuito stampato, all'allestimento, al lotto e altre segnalazioni.
Gli oggetti grafici animati e contraddistinti da vari colori indicano all'utente processi o stati (ad es.
la lavorazione, il posteggio vuoto, ecc.).
Nella vista "Produzione" (vista principale) sono segnalati determinati stati operativi (come la lavo-
razione, eventuali errori, ecc.).
Arresto lavorazione. Il processo di montaggio in corso viene fermato.
Ripresa lavorazione. Il montaggio dei circuiti stampati si riavvia o riprende.
Avanzamento
L'avanzamento del montaggio di ciascun circuito stampato viene visualizzato nella videata a dia-
gramma.
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
A partire dalla versione software 710.0 Edizione 12/2016 5.5 Interfaccia utente
267
Circuito stampato in lavorazione
Il circuito stampato è stato prelevato dal sistema e viene processato. L'icona CST appare sotto
forma di pulsante di colore verde scuro.
Lavorazione circuito stampato interrotta
Se la lavorazione del circuito stampato è stata interrotta, l'icona CST assume il colore rosso.
Controllare circuito stampato
Se il circuito stampato si trova sul nastro di uscita e l'operatore deve controllare lo stato del CST,
l'icona assume il colore giallo.
5.5.3 Barra degli strumenti
La barra degli strumenti contiene i pulsanti necessari per le funzioni principali del software della
stazione.
Con questi pulsanti è possibile attivare altre viste dell'interfaccia utente accedendo così a ulteriori
funzioni (vedi sezione 5.5.5
, pagina 272).
5

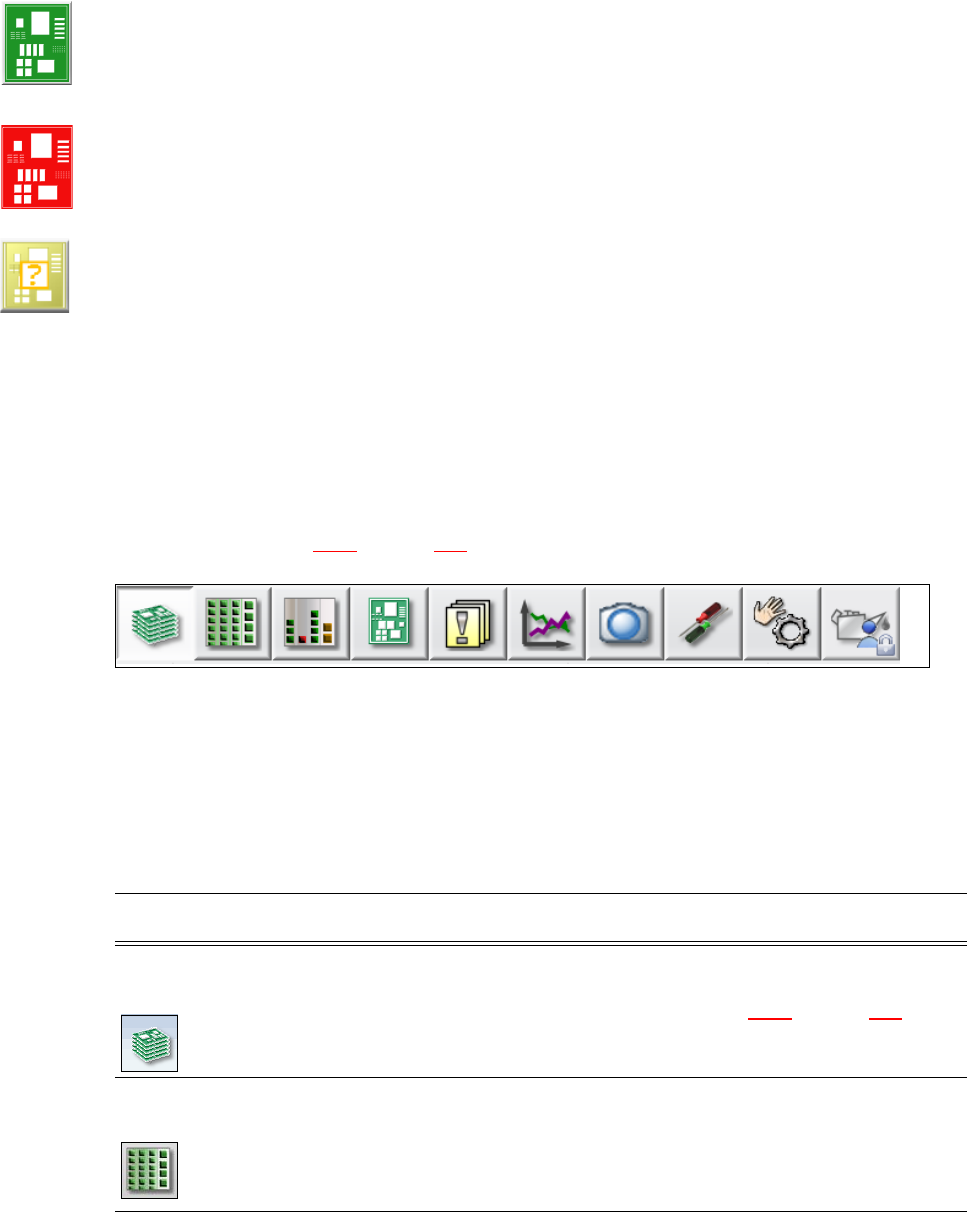

Fig. 5.5 - 2 Barra degli strumenti
I pulsanti variano in funzione della configurazione e del livello di comando impostato. Alcune viste
sono accessibili solo a livelli di comando superiori.
La tabella che segue fornisce una breve descrizione dei pulsanti e delle principali funzioni asso-
ciate.
5
Icona Vista Descrizione
Produzione
(vista principale)
Visualizza lo stato della macchina per le operazioni più frequenti
durante la produzione.
Visualizza gli stati operativi, vedi sezione 5.5.2
, pagina 266.
Visualizza i posteggi, il nome dell'allestimento, del lotto, le modifi-
che alla configurazione e ulteriori opzioni.
Convogliatori,
componenti e pi-
pette
L'utente può richiamare singolarmente l'allestimento per ciascuno
dei 4 posteggi.
Controllo e allestimento di convogliatori, componenti e pipette.
Teaching delle forme dei contenitori e delle tasche dei componenti.
Visualizza il controllo del livello di riempimento.
