Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli A partire dalla versione software 710.0 Edizione 12/2016 3.5 Testa di montaggio 155 3.5.7.2 Dati tecnici della T win St ar SIPLACE T winS tar con videocam…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.5 Testa di montaggio A partire dalla versione software 710.0 Edizione 12/2016
154
3.5.7.1 Descrizione
Questa testa di montaggio altamente evoluta è composta da due teste accoppiate della medesima
tipologia funzionanti con il principio del Pick&Place. La TwinStar è particolarmente adatta a pro-
cessare componenti di grandi dimensioni con requisiti elevati. Due componenti vengono prelevati
dalla testa di montaggio, centrati otticamente mentre vengono trasportati alla posizione di mon-
taggio e ruotati nella necessaria posizione di montaggio. Con l'aiuto di un getto d'aria vengono poi
depositati delicatamente e nella esatta posizione sul circuito stampato.
Per la testa TwinStar sono state sviluppate delle nuove pipette (tipo 5xx). Tuttavia con un adatta-
tore possono essere utilizzate anche le pipette della testa Pick&Place del tipo 4xx e quelle delle
teste Collect&Place del tipo 8xx e 9xx.
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.5 Testa di montaggio
155
3.5.7.2 Dati tecnici della Twin Star
SIPLACE TwinStar
con videocamera CO tipo 33
(videocamera fine pitch)
con videocamera CO tipo 25
(videocamera flip chip)
gamma dei CO
*a
Da 0402 a SO, PLCC, QFP, BGA, CO
speciali, Bare Die, Flip-Chip
Da 0201 a SO, PLCC, QFP, socket, connettori,
BGA, CO speciali, Bare Die, Flip-Chip, Shield
Specifiche dei CO
*b
Altezza max.
reticolo min. piedini
larghezza min. piedini
Min. reticolo sfere (ball
grid)
Min. diametro sfere (ball)
Dimensioni min.
Dimensioni max.
Peso max.
*c
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0mm x 0,5mm
55 mm x 45 mm (misurazione sem-
plice)
In caso di funzionamento con due
pipette (misurazione multipla)
50 mm x 50 mm oppure
69 mm x 10 mm
In caso di funzionamento con una
pipetta:
85 mm x 85 mm oppure
125 mm x 10 mm
max. 200 mm x 125 mm (con limita-
zioni)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
16 mm x 16 mm (misurazione semplice)
55 mm x 55 mm
100 g
Forza d'appoggio
programmabile
1,0 N - 15 N
2,0 N - 30 N
*d
1,0 N - 15 N
2,0 N - 30 N
d
Tipi di pipette
*e
5xx (standard)
4 xx + adattatore
8 xx + adattatore
9 xx + adattatore
Pinze
5xx (standard)
4 xx + adattatore
8 xx + adattatore
9 xx + adattatore
Pinze
Distanza delle pipette nelle
teste P&P
70,8 mm 70,8 mm
Precisione X-/Y
*f
± 26 µm/3± 35 µm/4 ± 22 µm/3± 30 µm/4
Precisione angolare ± 0,05° / 3± 0,07°/ 4 ± 0,05° / 3± 0,07° / 4
Piani di illuminazione 6 6
Possibilità di regolazione dei
piani di illuminazione
256
6
256
6
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli standard specifici del
cliente e dalle tolleranze d'imballaggio dei CO.
*)b Se in una stessa zona di processo vengono utilizzate combinatamente teste Multistar e TwinStar si avranno delle limitazioni
nelle dimensioni massime.
*)c Se si utilizzano pipette standard.
*)d SIPLACE High-Force Head.
*)e Sono disponibili oltre 300 diversi tipi di pipette e 100 tipi di pinze, su internet è a disposizione una vastissima banca dati di pi-
pette.
*)f I valori di precisione sono documentati in ambito di collaudo della macchina e corrispondono alle condizioni di fornitura e alle
prestazioni assicurate da SIPLACE.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.6 Sistema a portali A partire dalla versione software 710.0 Edizione 12/2016
156
3.6 Sistema a portali
3.6.1 Posizione dei portali SIPLACE X4i S / X4i S micron
3

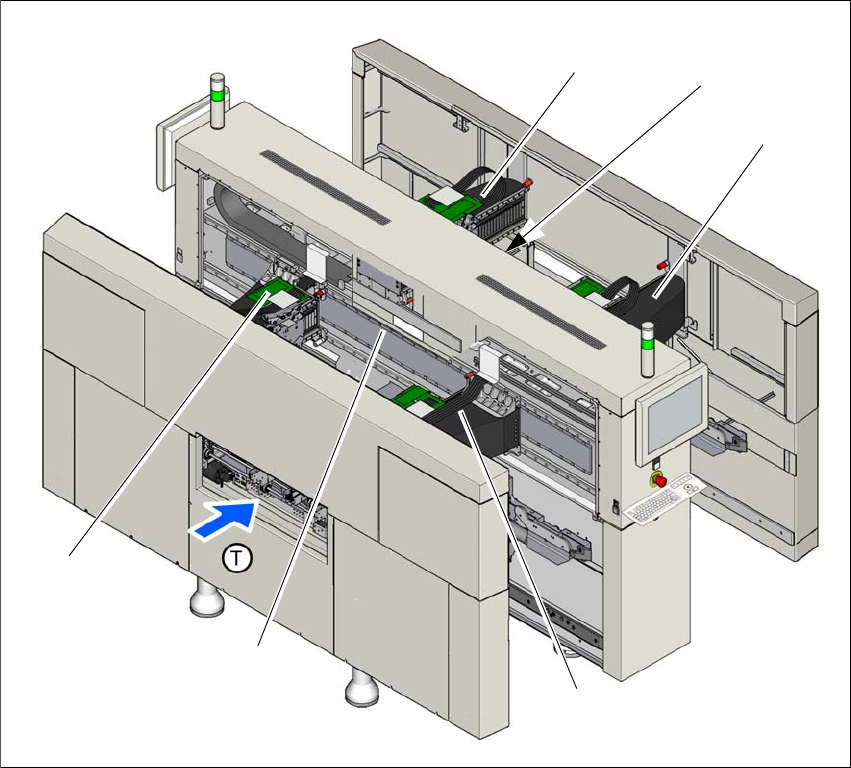

Fig. 3.6 - 1 Posizione dei portali - SIPLACE X4i S / X4i S micron
(1) Asse Y, portali 1 e 4
(2) Asse X, portale 1
(3) Asse X, portale 2
(4) Asse Y, portali 3 e 4 (nascosto)
(5) Asse X, portale 3
(6) Asse X, portale 4
(T) Direzione di convogliamento circuito stampato
(1)
(3)
(6)
(4)
(2)
(5)
