Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.11 Videocamere fisse
387
6.11 Videocamere fisse
6.11.1 Videocamera CO fissa P&P, tipo 25, 16 x 16, digitale (videocamera FC)
Articolo n. 03105205-xx Videocamera CO fissa 16x16 digitale, tipo 25
6

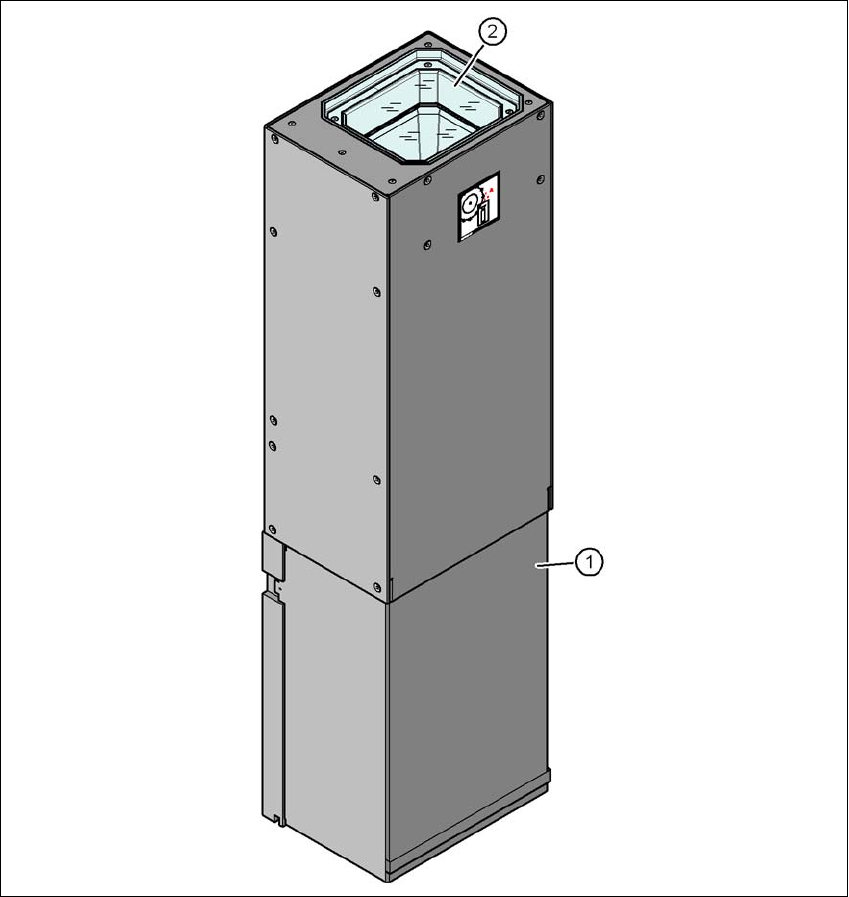

Fig. 6.11 - 1 Videocamera CO fissa P&P, tipo 25, 16 x 16, digitale (videocamera FC)
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra in vetro - al di sotto: sistema di illuminazione e sistema ottico
6.11.1.1 Indicazioni di sicurezza
6
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar , la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar.
Cambiando testa di montaggio, da TwinStar a MultiStar, la videocamera CO fissa
deve essere installata nella posizione inferiore.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.11 Videocamere fisse A partire dalla versione software 710.0 Edizione 12/2016
388
6.11.1.2 Dati tecnici
6
Dimensioni CO da 0,2 mm x 0,2 mm fino a 16 mm x 16 mm con misurazione semplice
del componente
Gamma CO Da 0402 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Largh. min. piedini 0,1 mm
Min. reticolo sfere (ball
grid)
0,14 mm
Diametro ball min. 0,08 mm
Campo visivo 19,4 mm x 19,4 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.11 Videocamere fisse
389
6.11.2 Videocamera CO fissa P&P, tipo 33, 55 x 45, digitale
Articolo n. 03105198-xx Videocamera fissa per la testa CPP, tipo 33
6
Fig. 6.11 - 2 Struttura della videocamera CO stazionaria P&P, tipo 33, 55 x 45, digitale
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra in vetro - al di sotto: sistema di illuminazione e sistema ottico
