2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X 2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016 66 2.2.6 Cartello di avviso sui t asti di ARREST O DI EMERGENZA 2 Pos. W2…
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso
65
2.2.5.1 Cartelli di avviso sull'unità di alimentazione
2
Pos. W220 nella fig. 2.2 - 8, pagina 65, articolo n.03114591-01 (q.tà per ciascuna macchina: 6).

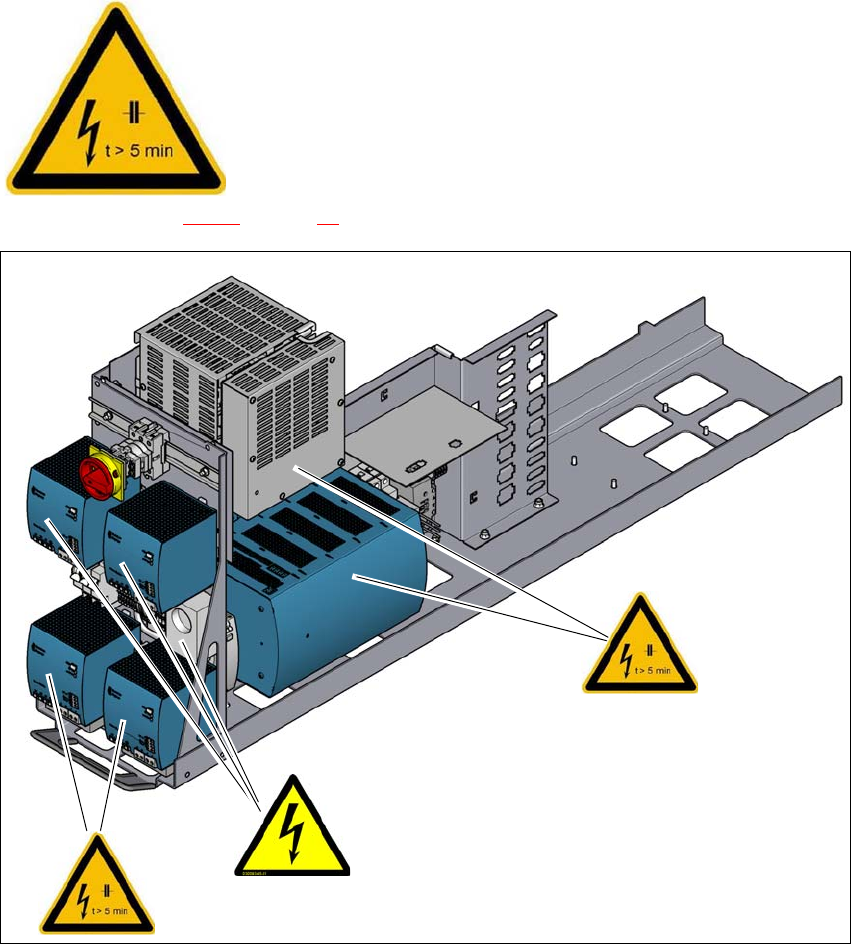

Fig. 2.2 - 8 Cartello di avviso W206, W220 sull'unità di 'alimentazione
– W220 sulla batteria condensatori PCS417
– W220 sull'unità di alimentazione convertitore CA/CC (160 V CC /300 V CC).
– W220 sulla copertura del dispositivo di disconnessione di sicurezza (CSB)
– W206 sulla presa di corrente di servizio
2
2
TENSIONE DI RETE!
Spegnere l'interruttore principale, staccare la presa di rete e at-
tendere 5 minuti finché non si sono scaricati i condensatori.
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016
66
2.2.6 Cartello di avviso sui tasti di ARRESTO DI EMERGENZA
2
Pos. W209 nella fig. 2.2 - 9, articolo n. 03009349-01 (numero per macchina: 2)
2
2

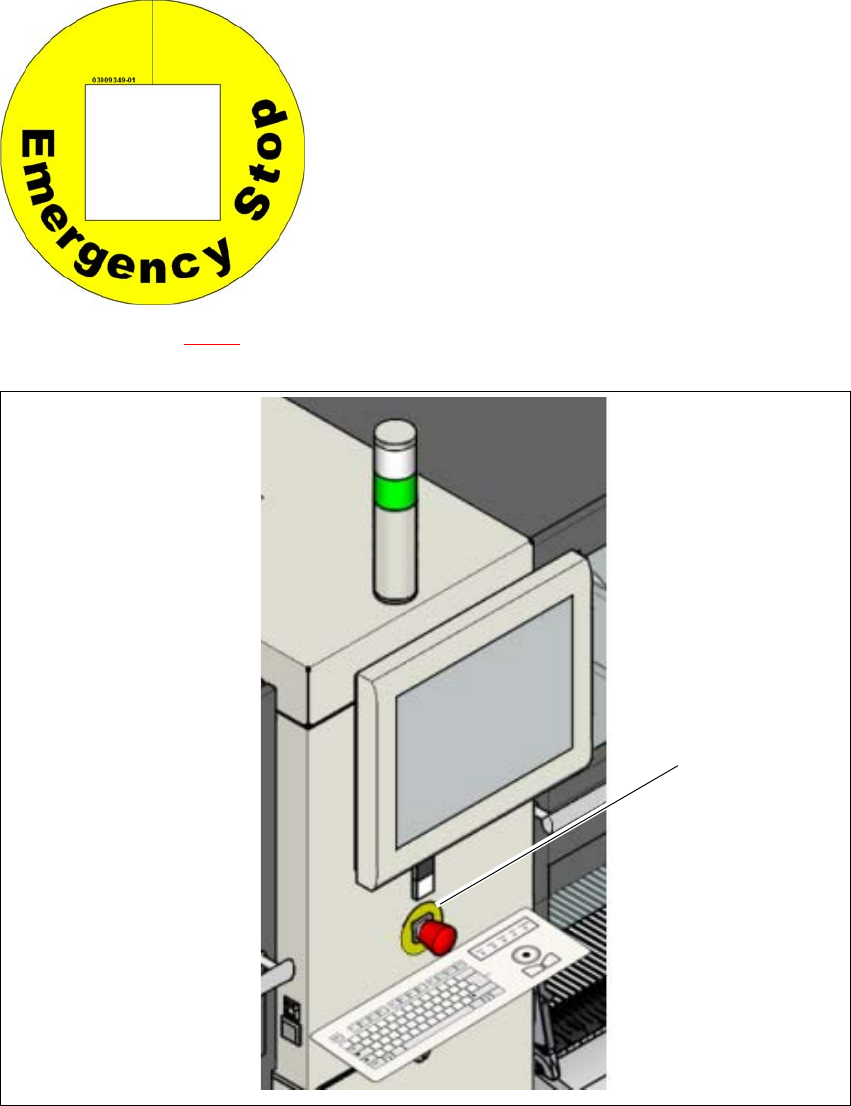

Fig. 2.2 - 9 Cartello di avviso W209 sui tasti di ARRESTO DI EMERGENZA (esempio: SIPLACE X2 S / X3 S / X4 S)
Pos. W209, articolo n. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Per l'Australia, il Canada, il Messico e gli USA
invece dell'anello giallo dei tasti di ARRESTO
DI EMERGENZA viene affisso sul gruppo mo-
dulare il cartello di avviso W209.
W 209
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso
67
2.2.7 Cartelli di avviso sulla SIPLACE SpeedStar C&P20 P
2

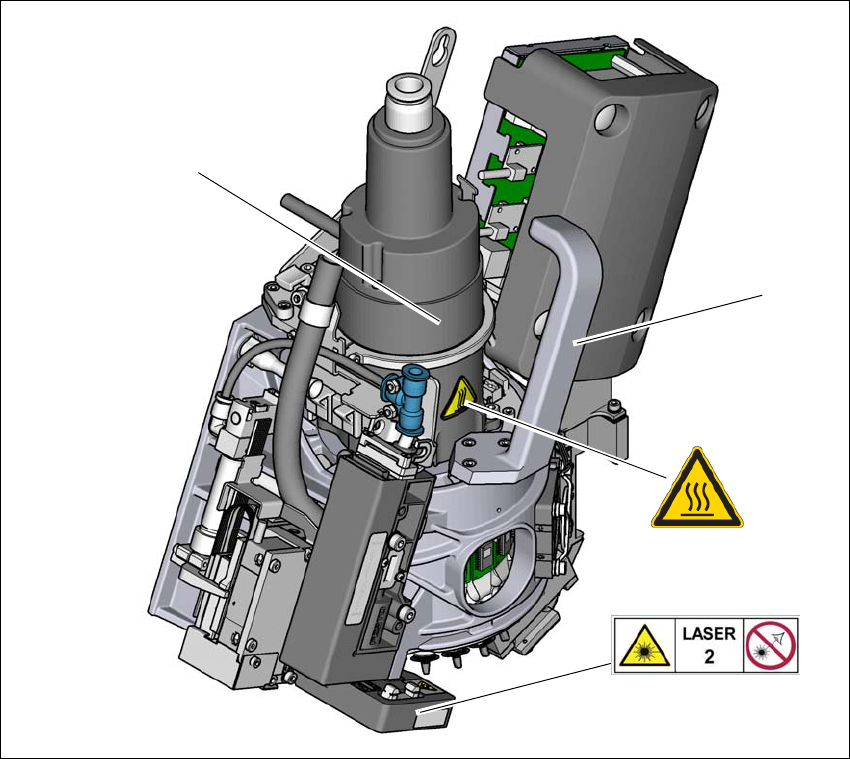

Fig. 2.2 - 10 Cartelli di avviso sulla SIPLACE SpeedStar C&P20 P
(1) Cartello di avvertenza sulla temperatura, art. n. 03031926-01
(2) Involucro del motore stella
(3) Maniglia
Pos. W laser classe 2, art. n. 03134118-01
(1)
(2)
(3)
W laser classe 2
