Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione A partire dalla versione software 710.0 Edizione 12/2016 6 .8 St azione di aggancio per il carrello CO della SIPLACE serie X 377 6.8.3 Dimensioni dell…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X A partire dalla versione software 710.0 Edizione 12/2016
376
6.8.2 Dati tecnici
6
6
6
Dimensioni
Lunghezza x larghezza 950 mm x 930 mm
Altezza 864 mm se l'altezza di convogliamento CST è 900 mm
894 mm se l'altezza di convogliamento CST è 930 mm
914 mm se l'altezza di convogliamento CST è 950 mm
peso 120 kg
Valori di allacciamento dell'aria
compressa
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Attacco aria compressa Giunto KS 2-M5-A
Consumo di aria compressa 50 Nl/min
*a
*)a In condizioni atmosferiche normali a 20°C e 1013 hPa
Tensione di allacciamento 88 - 264 V~
Corrente nominale 3,5 A (230 V CA
7 A (115 V CA
Prestazione 0,8 kW
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X
377
6.8.3 Dimensioni della stazione di aggancio con carrello CO inserito
6
Fig. 6.8 - 3 Dimensioni della stazione di aggancio con carrello CO inserito - misure in millimetri
(1) Carrello CO
(2) Stazione di aggancio
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X A partire dalla versione software 710.0 Edizione 12/2016
378
6.8.4 Elementi di comando e visualizzazione
6

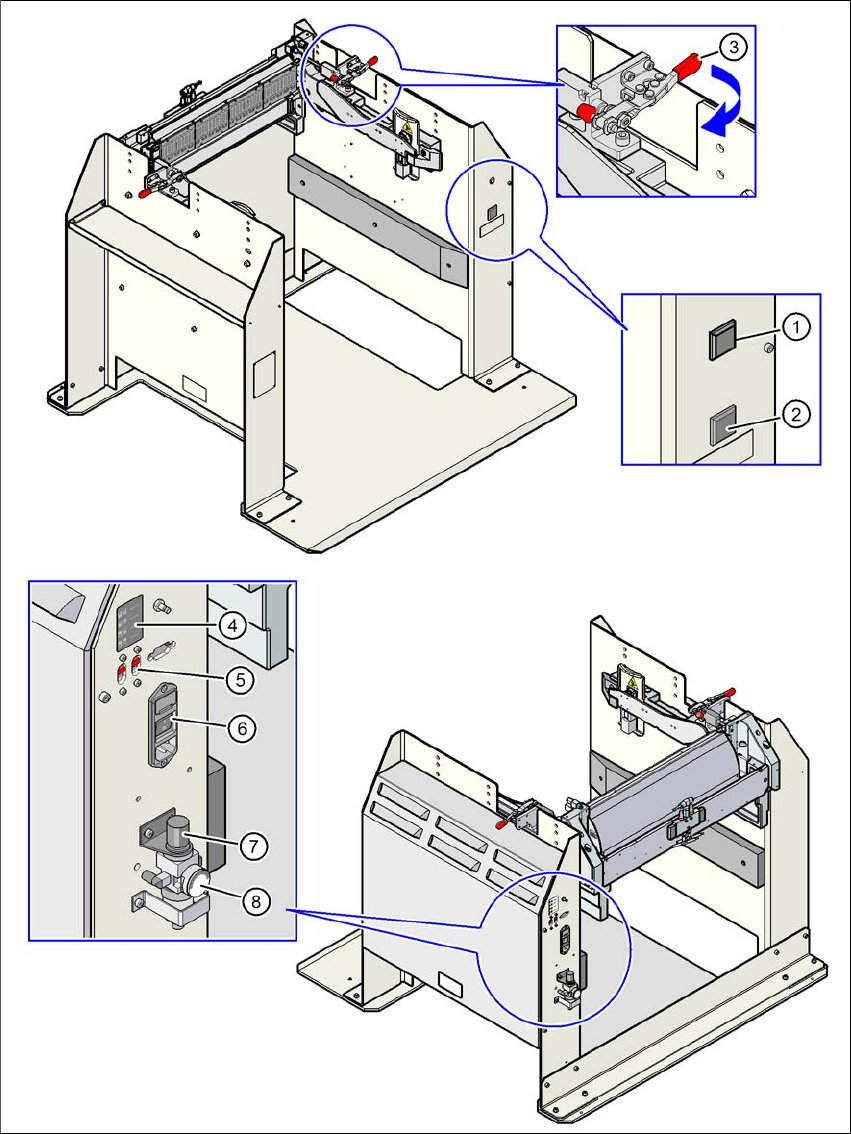

Fig. 6.8 - 4 Stazione di aggancio - elementi di comando e visualizzazione
