5.9.3 controllo dei supporti CST
Verificare la posizione delle spine magnetiche di sostegno dei CST sul tavolo di solleva-
mento:
– Verificare che i sostegni dei CST non vadano a collidere con i componenti montati sul
lato inferiore del circuito stampato.
– Verificare inoltre che i sostegni dei CST non vadano a collidere con i le spalle del convo-
gliatore CST.
– Utilizzare esclusivamente i sostegni per CST descritti nella sezione 6.13
, pagina 392.
5.9.4 Supporto per il rullo supplementare della cinghia
5
Fig. 5.9 - 2 Supporto per il rullo supplementare della cinghia
(1) Supporto per il rullo supplementare della cinghia, articolo n. 00141217-xx
(2) Dispositivo di alloggiamento per il supporto
5
Max. 60 mm
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
A partire dalla versione software 710.0 Edizione 12/2016 5.9 Esecuzione della procedura di controllo
289
I moduli di alimentazione della serie X possono lavorare senza problemi con le cinghie se lo sco-
stamento laterale tra modulo di alimentazione e rullo non supera i 60 mm.
Se a causa di un allestimento predeterminato non ci si può attenere allo scostamento laterale
massimo ammesso, si consiglia di usare il supporto per un rullo della cinghia supplementare (Pos.
1). Inserire il supporto nel dispositivo di alloggiamento (pos. 2) e spostarlo restando però al di sotto
della distanza massima consentita di 60 mm. Il carrello CO ha un totale di 5 dispositivi di alloggia-
mento. Ogni supporto per rullo della cinghia può alloggiare 2 rulli; pertanto al di sopra del conte-
nitore delle cinghie possono trovare posto fino a dieci bobine da 15" (381 mm).
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.9 Esecuzione della procedura di controllo A partire dalla versione software 710.0 Edizione 12/2016
290
5.9.5 Inserimento di divisori in lamiera nel contenitore della cinghia
Il divisorio in lamiera ha bordi diversi e può essere inserito nel contenitore delle cinghie in due
modi. Se si utilizzano assi a innesto, il divisorio in lamiera con le cavità per gli assi ad
innesto è rivolto verso l'alto (vedi la pos. 4 nella fig. 5.9 - 3
). Se non si usano assi a innesto,
il bordo arrotondato del divisorio in lamiera è rivolto verso l'alto (vedi pos. 5 in fig. 5.9 - 3
).
Inserire i divisori in lamiera come illustrato nella fig. 5.9 - 3 tenendo conto che la più piccola
divisione del contenitore delle cinghie è 2; ciò permette di evitare errori di montaggio.
Controllare che i divisori in lamiera assumano la stessa posizione di arresto su tutti e tre i li-
stelli guida. In caso contrario, il divisorio in lamiera viene piegato o svergolato.
5

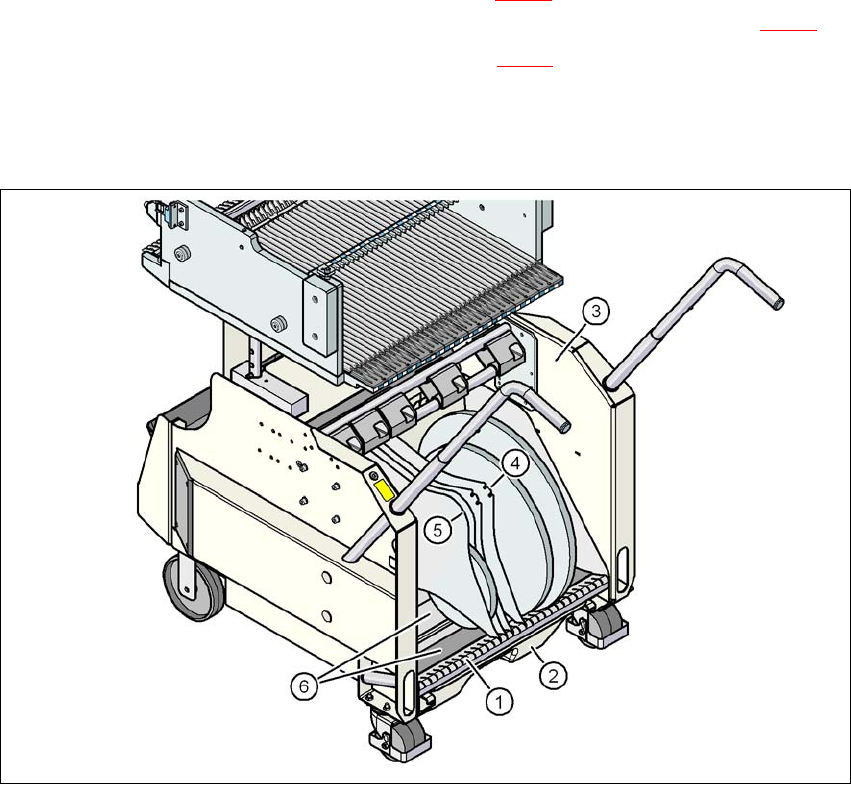

Fig. 5.9 - 3 Divisori in lamiera nel contenitore delle cinghie
(1) Guida per i divisori in lamiera
(2) Contenitore scarti cinghia
(3) Contenitore delle cinghie
(4) Posizione del divisorio in lamiera se si usano assi a innesto
(5) Posizione del divisorio in lamiera se non si usano assi a innesto
(6) supporto di scorrimento per i rulli cinghia
