3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X 3.9 Carrello CO A partire dalla versione software 710.0 Edizione 12/2016 202 3.9.7 Supporto per rullo suppl ement are della cinghia 3 Fig. 3.9 - 8 Support…
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.9 Carrello CO
201
3
Fig. 3.9 - 7 Tavolo CO SIPLACE serie X, vista lato anteriore
(1) Denti di bloccaggio
(2) Spina di centraggio del tavolo CO
(3) attacco per l'aria compressa
(4) spinotto di terra
(5) Foro di centraggio del tavolo CO
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.9 Carrello CO A partire dalla versione software 710.0 Edizione 12/2016
202
3.9.7 Supporto per rullo supplementare della cinghia
3

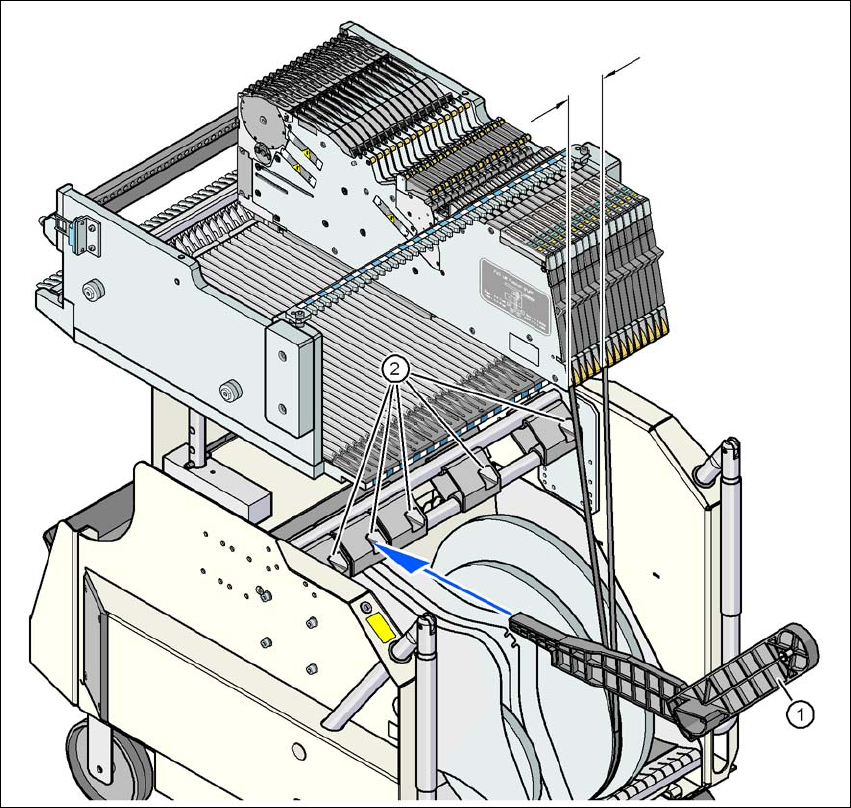

Fig. 3.9 - 8 Supporto per rullo supplementare della cinghia (serie X)
(1) Supporto per rullo supplementare della cinghia, articolo n. 00141217-xx
(2) Dispositivo di alloggiamento per il supporto
I moduli di alimentazione della serie X possono utilizzare senza problemi le cinghie, a condizione
che la distanza laterale fra modulo di alimentazione e rullo della cinghia non superi i 60 mm. Se a
causa dell'allestimento predeterminato non ci si può attenere alla distanza massima prevista, si
raccomanda di usare il supporto per un rullo della cinghia supplementare (pos. 1). Inserire il sup-
porto nel dispositivo di alloggiamento (pos. 2) e spostarlo restando però al di sotto della distanza
massima consentita di 60 mm. Il carrello CO ha un totale di 5 dispositivi di alloggiamento. Ogni
supporto per rullo della cinghia può alloggiare 2 rulli; pertanto al di sopra del contenitore delle cin-
ghie possono trovare posto fino a dieci bobine da 15" (381 mm).
Max. 60 mm
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
A partire dalla versione software 710.0 Edizione 12/2016 3.9 Carrello CO
203
3.9.8 Contenitore della cinghia SIPLACE serie X
3.9.8.1 Descrizione
Il contenitore della cinghia può alloggiare bobine di diametro massimo pari a 19" (483 mm). L'im-
piego dei divisori in lamiera è descritto nella sezione 5.9.5
pagina 290.
3

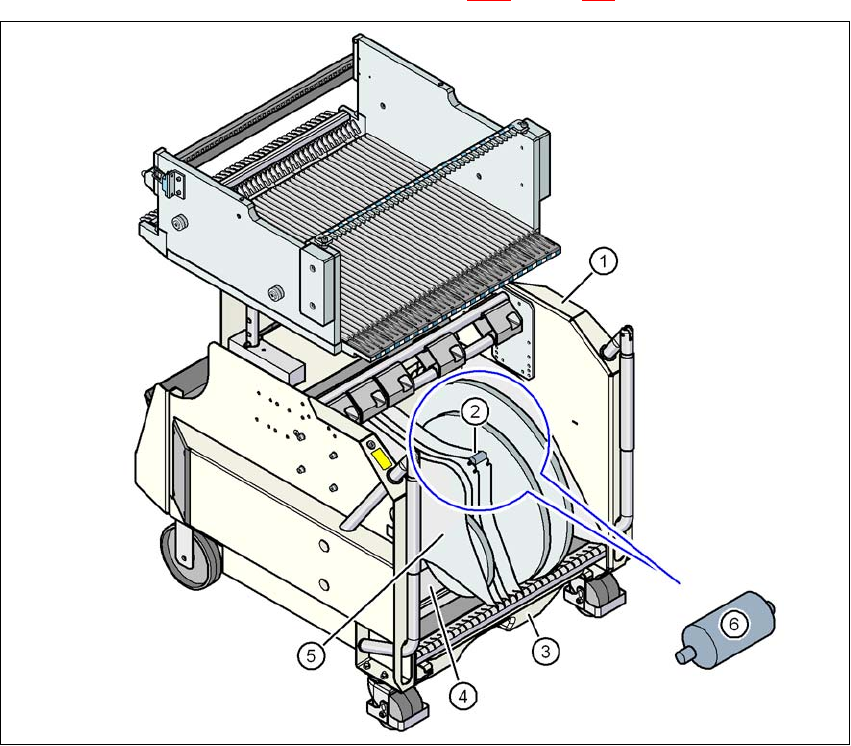

Fig. 3.9 - 9 Carrello CO, SIPLACE serie X, con contenitore della cinghia
(1) Carrello CO
(2) posizione degli assi a innesto
(3) Contenitore scarti cinghia
(4) Contenitore delle cinghie
(5) divisorio in lamiera
(6) Asse a innesto (ingrandito)
