Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svol gere sulla macchina A partire dalla versione software 710.0 Edizione 12/2016 5.5 Interfaccia utente 271 Appare la seguente vista 5 Fig. 5.5 - 4 interfaccia u…
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.5 Interfaccia utente A partire dalla versione software 710.0 Edizione 12/2016
270
Esempio: Vista "Convogliatori, componenti e pipette"
Nella barra degli strumenti fare clic su "Modulo di alimentazione, componenti e pipette"
.
Appare la seguente vista:
5

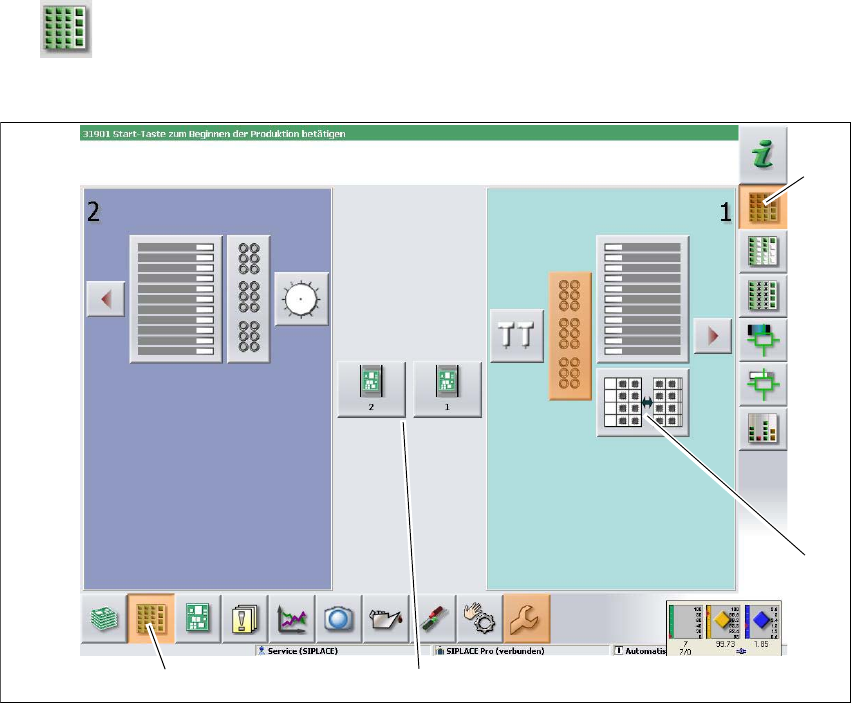

Fig. 5.5 - 3 Interfaccia utente nella vista "Convogliatori, componenti e pipette" (esempio riferito alla SIPLACE SX2)
Legenda
(1) Barra degli strumenti (pulsante "Convogliatori, componenti e pipette")
(2) Barra degli strumenti verticale della vista "Convogliatori, componenti e pipette"
(3) Riquadro relativo alla lavorazione con 2 portali
(4) Pulsante per il cambio pipette sul portale 2
Fare clic, ad es. sul WPC del portale 1 (pulsante 4) per verificare la configurazione.
(1)
(2)
(3)
(4)
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
A partire dalla versione software 710.0 Edizione 12/2016 5.5 Interfaccia utente
271
Appare la seguente vista
5
Fig. 5.5 - 4 interfaccia utente nella vista "WPC" (esempio riferito alla SIPLACE SX2)
Legenda
(1) Barra degli strumenti verticale "WPC"
(2) Premere il pulsante "Livello superiore" per tornare alla vista precedente (in questo caso: vista
"Convogliatori, componenti e pipette", vedi figura precedente)
(3) Pulsanti per passaggio diretto a un altro portale
(1)
(2)
(3)
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.5 Interfaccia utente A partire dalla versione software 710.0 Edizione 12/2016
272
5.5.5 Impostazioni
Nella vista "Impostazioni" possono essere modificati diversi settaggi relativi a utenti, opzioni del
software e della macchina.
Fare clic sulla barra degli strumenti sull'icona "Impostazioni" .
Nella parte destra della finestra di dialogo appare un'ulteriore barra degli strumenti. La tabella che
segue fornisce una breve descrizione dei pulsanti e delle impostazioni.
Icona Impostazioni Descrizione
Impostazioni
macchina
Disponibile solo per il livello "Produzione avanzata", "Assistenza
Cliente" o "Assistenza SIPLACE".
Permette di impostare la modalità operativa e le opzioni (ad es. le
opzioni relative alle corse).
Chiusura della sessione (macchina).
Passaggio al sistema operativo.
Impostazioni
utente
Consente di impostare il livello di comando (vedi sezione 5.3.3
,
pagina 260
).
Impostazione della lingua. Le lingue predefinite fra cui si può
scegliere sono "tedesco " e "inglese". È disponibile un CD per
l'installazione di ulteriori lingue.
Ulteriori opzioni possono essere impostate a partire dal livello di
comando "Produzione avanzata".
Opzioni della
macchina
All'interno del livello di comando "Produzione" non è consentito
modificare alcuna opzione.
Configurazione delle opzioni della macchina.
Opzioni software Solo per il livello di comando "Assistenza Cliente" o "Assistenza
SIPLACE".
Qui è possibile attivare diverse funzioni di test.
Panoramica dei
sistemi esterni
collegati
Visualizza tutti i sistemi esterni collegati (ad es. OIS, SetupCenter).
Visualizza lo stato della connessione e lo spazio di memoria
occupato. Consente di rimuovere i sistemi collegati.
Macchine adia-
centi
Visualizzazione delle macchine adiacenti
