Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.6 Dispositivi di sicurezza
93
2.6.3.3 Descrizione del funzionamento
Interruttore principale in posizione OFF (vedi pos. 1 nella fig.
2.6 - 5, pagina 90) 2
L'interruttore principale disconnette dalla rete le tre fasi L1, L2 e L3.
2
Interruttore principale in posizione ON 2
Dopo l'accensione dell'interruttore principale viene attivata l'alimentazione di rete e vengono azio-
nati i convertitori CA/CC.
Il computer del sistema di controllo si avvia e sono disponibili tutte le tensioni di alimentazione, a
eccezione delle tensioni dei circuiti intermedi per gli assi del portale (300 V CC) e gli assi della
stella (160 V CC).
Tasto di arresto nero (pos. 2 e 7 nella fig. 2.6 - 5, pagina 90 e pos. 3 e 5 nella fig. 2.6 - 6, pagina 91)2
Con questi tasti si ferma la macchina.
Tasto di avvio verde (pos. 3 e 6 nella fig. 2.6 - 5, pagina 90 e pos. 2 e 4 nella fig. 2.6 - 6, pagina 91)2
Dopo l'accensione dell'interruttore principale il sistema invita a premere il tasto di avvio per avviare
la macchina ed eseguire le commesse di montaggio. Lo stesso invito compare dopo avere aperto
le cappe protettive o premuto il tasto di ARRESTO DI EMERGENZA.
Premere il tasto di avvio per almeno 200 ms e non più di 1500 ms, quindi rilasciarlo. Quando
si rilascia il tasto la macchina si accende.
PERICOLO
L'utilizzo non corretto della macchina può avere come conseguenza la morte, ferite
gravissime o notevoli danni materiali.
Nonostante l'interruttore principale sia spento, i seguenti componenti continuano a con-
durre tensioni mortali:
– Morsetti di collegamento dei cavi L1, L2 e L3 dell'interruttore principale S1
– Morsetto ingresso principale X95
– Presa di servizio X98
– Dopo il disinserimento dell'interruttore principale il dispositivo di disconnessione di
sicurezza (CSB) rimane sotto tensione per 5 minuti.
– I conduttori singoli che sotto tensione anche quando l'interruttore principale è spento
sono di colore arancione.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN
60204, parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di instal-
lazione.
Solo personale qualificato e formato può aprire gli sportelli di protezione dell'alimen-
tazione della corrente.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.6 Dispositivi di sicurezza A partire dalla versione software 710.0 Edizione 12/2016
94
Contatore componenti 2
Il numero dei componenti montati (contatore componenti) può essere letto tramite il software della
stazione. Per maggiori informazioni consultare la Guida on-line.
Tasto di ARRESTO DI EMERGENZA con arresto forzato (pos. 5 nella fig. 2.6 - 5, pagina 90 e
pos. 1 nella fig.
2.6 - 6, pagina 91) 2
Il tasto di ARRESTO DI EMERGENZA è un tasto con un pulsante rosso che, dopo essere stato
premuto, resta fermo in posizione. Premendo il tasto di ARRESTO DI EMERGENZA si apre il con-
tatto di commutazione del circuito di ARRESTO DI EMERGENZA causando l'intervento del dispo-
sitivo di sicurezza (CSB). La tensione del circuito intermedio (300 V CC) per gli assi del portale e
la tensione del circuito intermedio (160 V CC) per gli assi della stella vengono disconnesse. I ser-
voamplificatori degli assi DP e Z continuano a essere alimentati a 42 V CC. Il contatto spia del
tasto di ARRESTO DI EMERGENZA si apre e sullo schermo appare il messaggio "ARRESTO DI
EMERGENZA attivato". Vengono disattivati i seguenti gruppi:
– convogliatore CST
– bloccaggio CST
– regolazione della larghezza
– dispositivo di arresto CST
– Feeder Control Unit
– alimentazione di aria compressa del dispositivo di taglio cinghia vuota
2
Interruttori delle cappe protettive da 1 a 4 (pos. 1 e 4 in fig. 2.6 - 7, pagina 92) 2
Questi interruttori verificano se le cappe protettive sono chiuse. Se sono chiuse, il contatto di AR-
RESTO DI EMERGENZA e il contatto di segnalazione sono chiusi. All'apertura di una delle cappe,
si aprono il contatto di ARRESTO DI EMERGENZA e il contatto di segnalazione. Singoli compo-
nenti vengono disattivati o restano disattivati (vedi fig. 2.6 - 9
, pagina 98).
Interruttori delle cappe protettive dello sportello di servizio (opzionale) 2
Questo interruttore verifica se lo sportello di servizio è chiuso. Se è chiuso, anche il contatto
dell'ARRESTO DI EMERGENZA e il contatto di segnalazione sono chiusi. All'apertura di una delle
cappe, si aprono anche il contatto dell'ARRESTO DI EMERGENZA e il contatto di segnalazione.
Singoli componenti vengono disattivati o restano disattivati (vedi fig. 2.6 - 9
, pagina 98).
NOTA
Il montaggio viene interrotto e, dopo aver rimesso in funzione la macchina, può essere
continuato o arrestato.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.6 Dispositivi di sicurezza
95
2.6.4 Dispositivo di disconnessione di sicurezza (CSB) e presa di corrente di ser-
vizio
2

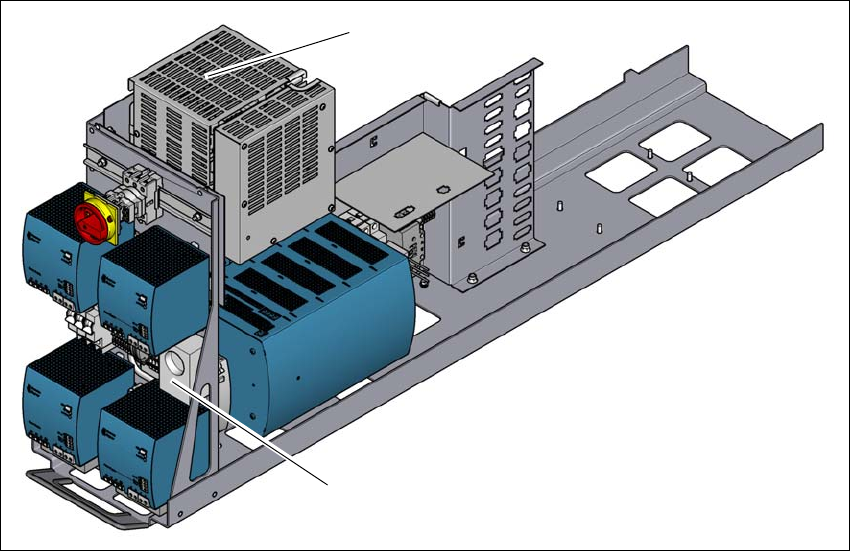

Fig. 2.6 - 8 Posizione del dispositivo di disconnessione di sicurezza (CSB) e della presa di corrente di servizio
2
(1) Dispositivo di disconnessione di sicurezza (CSB)
(2) Presa di servizio
(2)
(1)
