6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X 6.14 Smart Pin Support A partire dalla versione software 710.0 Edizione 12/2016 394 6 Fig. 6.14 - 2 Unità di prelievo di Smart Pin Support L'unit…
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.14 Smart Pin Support
393
6.14 Smart Pin Support
Articolo n. 00119999-xx smart pin support, X3 S
Articolo n. 00119993-xx smart pin support, X4 S
Articolo n. 00119994-xx smart pin support, X4i S
I circuiti stampati larghi hanno la tendenza a flettersi durante il montaggio, così che non è even-
tualmente più possibile montare i componenti con la precisione desiderata. Anche circuiti stampati
molto incurvati influiscono sulla precisione di montaggio. È possibile eliminare facilmente questo
problema posizionando dei Support Pin sul tavolo di sollevamento. Mediante l'opzione smart pin
support è possibile posizionare automaticamente i support pin sul tavolo di sollevamento. A que-
sto scopo è presente un'unità di prelievo che prende i Pin da speciali vassoi e li dispone nelle po-
sizioni assegnate.
6
Fig. 6.14 - 1 Support Pin
NOTA
Riduzione della zona di traslazione
L'opzione smart pin support può essere configurata per le macchine SIPLACE X3 S /
X4 S. Mediante l'opzione smart pin support la zona di traslazione dei portali 1 e 3 si
riduce in entrambe le zone di processo di 36 mm.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.14 Smart Pin Support A partire dalla versione software 710.0 Edizione 12/2016
394
6
Fig. 6.14 - 2 Unità di prelievo di Smart Pin Support
L'unità di prelievo è montata sul portale. Questa prende i Support Pin dai rispettivi vassoi e li po-
siziona sul tavolo di sollevamento. Le posizioni dei Support Pin nella macchina vengono definite
nell'editor dei circuiti stampati di SIPLACE Pro per ciascun lato del circuito.
Per svariate configurazioni di macchina sono disponibili due diversi vassoi per la sostituzione au-
tomatica di max. 10 Support Pin. Detti vassoi sono fissati su un porta-vassoi e vengono montati
sul dispositivo di inserimento del carrello CO.
– Smart pin support - Vassoio tipo Q10 [articolo n. 00119997-xx]
– Smart pin support - vassoio tipo W5 [n. articolo 00119998-xx]
NOTA
La descrizione dettagliata si trova nelle istruzioni per l'uso "Bedienungsanleitung Smart
Pin Support", tedesco+inglese [n. art. 00197001-xx].
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.14 Smart Pin Support
395
6

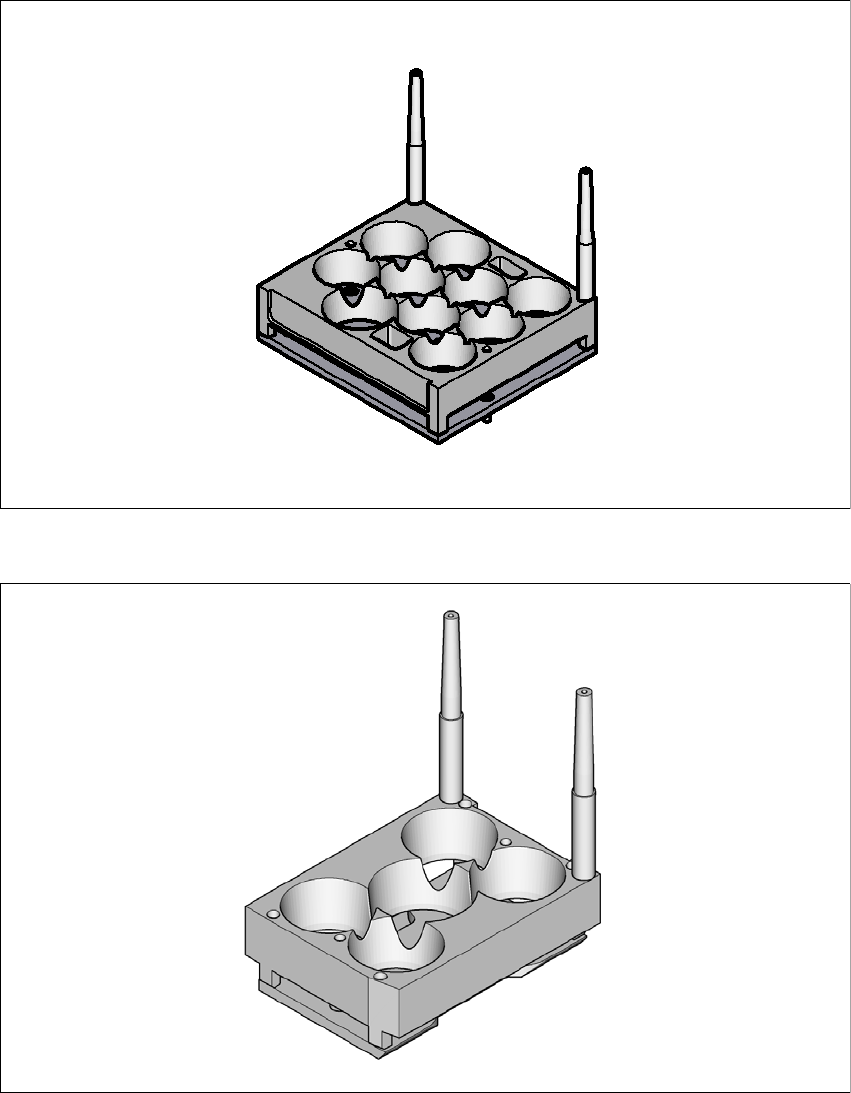

Fig. 6.14 - 3 Smart Pin Support - vassoio tipo Q10
6
Fig. 6.14 - 4 Smart pin support - vassoio tipo W5
