2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X 2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016 70 2.2.8.1 Temperature elevate presenti sulla SIPLACE CPP 2 Pos. 1 nella …
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso
69
2.2.8 Cartelli di avviso sulla SIPLACE MultiStar CPP
2

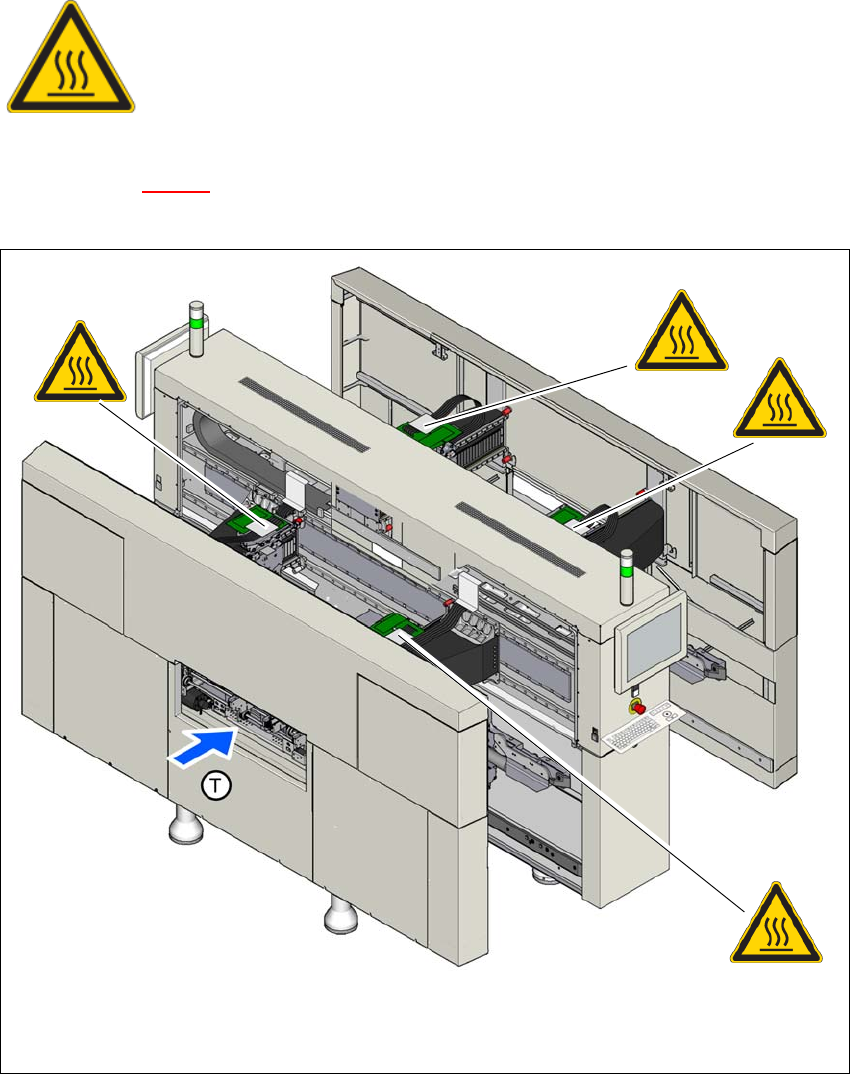

Fig. 2.2 - 11 Cartelli di avviso sulla SIPLACE MultiStar CPP
(1) Cartello di avvertenza sulla temperatura, art. n. 03031926-01
Pos. W laser classe 2, art. n. 03134118-01
(1)
W laser classe 2
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso A partire dalla versione software 710.0 Edizione 12/2016
70
2.2.8.1 Temperature elevate presenti sulla SIPLACE CPP
2
Pos. 1 nella fig. 2.2 - 11, pagina 69 (q.tà per ciascuna 1)
2.2.8.2 Laser classe 2 sul sensore CO
2
Pos. W laser classe 2 in fig. 2.2 - 11, pagina 69, articolo n. 03134118-01 (q.tà per ciascuna CPP: 1)
2
Temperature elevate presenti sulla SIPLACE CPP in caso di funzionamento
continuativo
Rischio di ustione a causa delle temperature elevate!
Sulle superfici dell'azionamento Z (motore lineare), in caso di funzionamento
continuo e con una temperatura ambiente superiore ai 22°C, possono esse-
re presenti temperature elevate.
Fare attenzione quando si toccano queste parti.
2
2
2
RADIAZIONE LASER
Laser classe 2
Conforme alla norma IEC 60825-1:2014
Non guardare il raggio laser!
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
A partire dalla versione software 710.0 Edizione 12/2016 2.2 Cartelli di avviso
71
2.2.9 Alte temperature sulla Head Control Unit (HCU)
Pos. 1 nella fig. 2.2 - 12, cartello di avvertenza sulla temperatura, art. n. 03031926-01 (quantità
per macchina: 4).
2
Fig. 2.2 - 12 Cartello di avvertenza relativo alla temperatura sulla Head Control Unit (HCU) - (esempio: SIPLACE X4i
S)
2
PERICOLO DI USTIONI DOVUTE A TEMPERATURA ELEVATA!
In caso di funzionamento continuato l'involucro della Head Control Unit
(HCU) può raggiungere temperature molto elevate. Fare attenzione nel toc-
care la Control Unit (HCU).
(1)
(1)
(1)
(1)
