Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione A partire dalla versione software 71 0. 0 Edizione 12/2016 6.1 Scambiatori di pipette 333 6 Fig. 6.1 - 12 P20 Scambiatore di pipette per la C&P20 …
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016
332
6.1.3.8 Sostituzione del vassoio
Premere la leva (pos. 1 nella fig. 6.1 - 12, pagina 333), per sganciare il vassoio dagli agganci
automatici a sfera (pos. 5 nella fig. 6.1 - 12
, pagina 333). Estrarre il vassoio dal supporto.
6
AVVERTENZA
Pericolo di collisione con la testa in caso di leva sporgente!
Una leva sporgente al di sopra del vassoio (pos. 1 nella fig. 6.1 - 12
) può entrare in col-
lisione con la testa di montaggio.
Assicurarsi inoltre che le leve non sporgano sopra i vassoi.
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
A partire dalla versione software 710.0 Edizione 12/2016 6.1 Scambiatori di pipette
333
6
Fig. 6.1 - 12 P20 Scambiatore di pipette per la C&P20 P - sostituzione del vassoio (esempio con 6 vassoi)
(1) Leva per sollevare il vassoio
(2) Spina cilindrica, a innesto nel foro del vassoio
(3) spina elastica per attivazione microinterruttore
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Agganci automatici a sfera
(6) Spina cilindrica, a innesto nell'asola del vassoio
(7) Piastra di bloccaggio nella posizione "vassoio bloccato"
6
NOTA
Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 12
, pagina 333) possano scorrere nel foro di centraggio e
nell'asola.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatori di pipette A partire dalla versione software 710.0 Edizione 12/2016
334
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 12, pagina 333).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
6.1.3.9 Rilevamento della posizione
Ogni vassoio dello scambiatore di pipette ha due mire: una per la determinazione della posizione
e un'altra per la determinazione della posizione angolare.
6

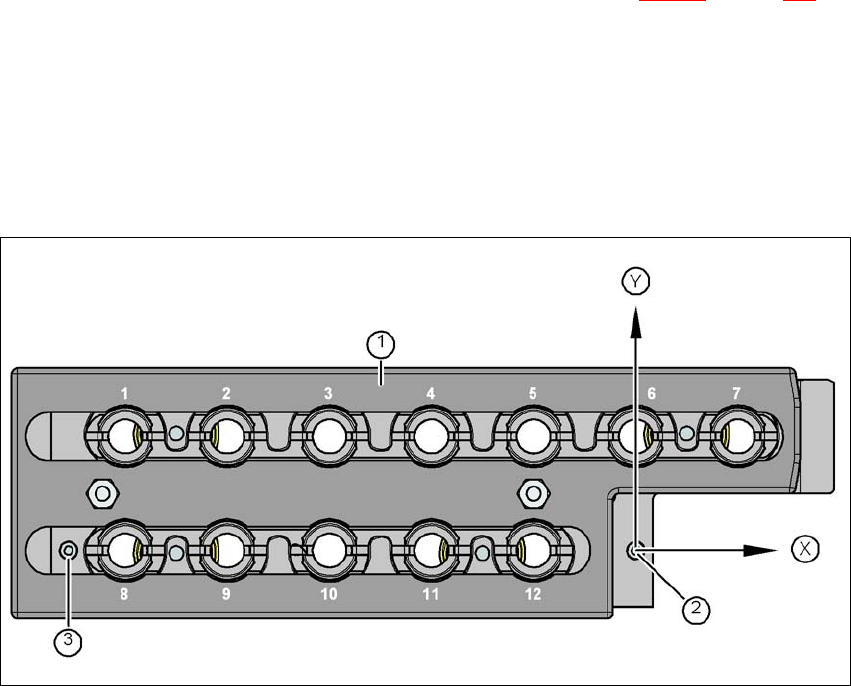

Fig. 6.1 - 13 Vassoio delle pipette - Numerazione dei garage, mire per la determinazione della posizione e della posi-
zione angolare
(1) Piastra di bloccaggio in posizione "vassoio aperto"
(2) Mira per la determinazione della posizione
(3) Mira per la determinazione della posizione angolare
