Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio A partire dalla versione software 71 0.0 E dizione 12/2016 4.3 Installazione della macchina 233 4 Fig. 4.3 - 4 Piedini della macchina (esempi…
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina A partire dalla versione software 710.0 Edizione 12/2016
232
4
Sollevare la macchina con l'elevatore a forche di circa 35 cm,. in questo modo si eviterà qual-
siasi rischio di lesioni ai piedi se i piedi della macchina si dovessero abbassare per errore.
La macchina poggia su 6 piedi.
– 4 piedi esterni (pos. 1 in fig 4.3 - 4
, pagina 233 )
– Piede esterno per altezza di convogliamento CST 900, 930 e 950 mm,
lunghezza 439 mm, n. art. 03000890-02 (pos. 1 in fig. 4.3 - 3
).
– 2 piedi centrali (pos. 2 in fig 4.3 - 4
, pagina 233) con 2 distanziali (pos. 3 e pos. 4 in fig. 4.3 -
4, pagina 233) per la regolazione in altezza, se necessario
4
Fig. 4.3 - 3 Piedi esterni - due versioni (misure in millimetri)
AVVERTENZA
Rischio di danneggiamento con caricamento su un solo lato!
Il caricamento su un solo lato dei piedi della macchina, ad es. in seguito al suo ribalta-
mento, può provocare la deformazione dei piedi.
Quando si solleva la macchina assicurarsi di applicare un peso uniforme sulla for-
che.
Utilizzare una base solida tra la forche e la macchina .
È consigliabile che una seconda persona assista al sollevamento della macchina e
controlli che non si ribalti.
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione software 710.0 Edizione 12/2016 4.3 Installazione della macchina
233
4

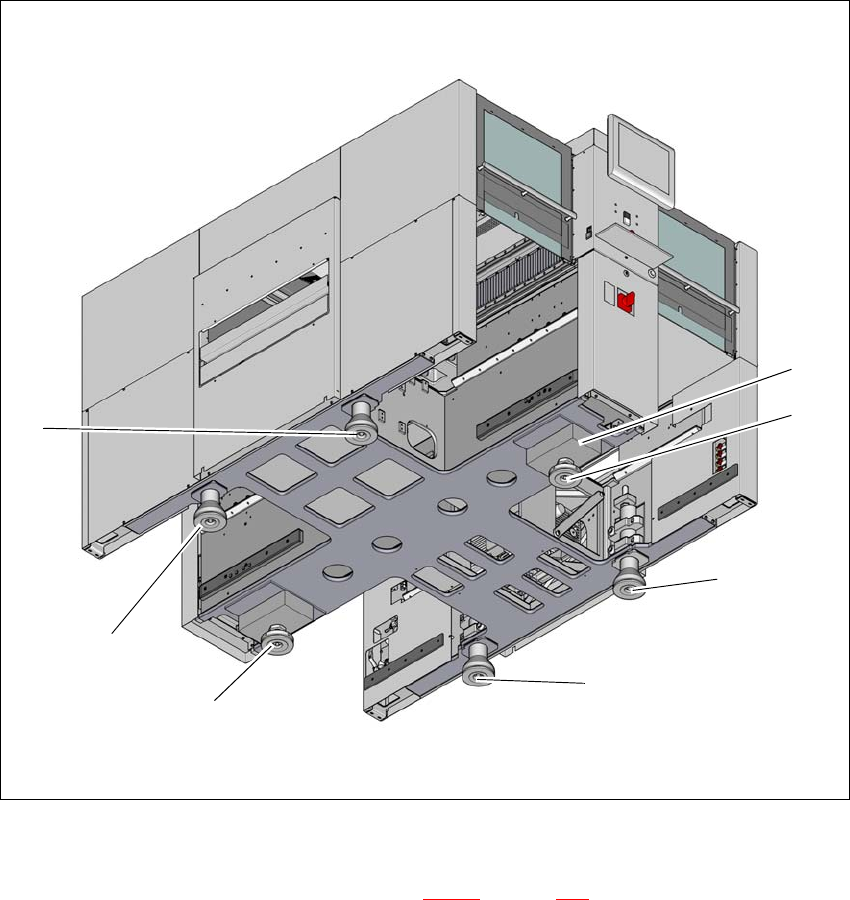

Fig. 4.3 - 4 Piedini della macchina (esempio: SIPLACE X2 S / X3 S / X4 S)
4
(1) Piede esterno, 4 pz., due versioni (vedi fig. 4.3 - 3, pagina 232 )
(2) Piede centrale, 2 pz.
(3) distanziale sul lato dell'unità di alimentazione di corrente
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina A partire dalla versione software 710.0 Edizione 12/2016
234
4.3.6.1 impostazione dell'altezza dei piedi centrali della macchina
Per primi vengono regolati i piedi centrali della macchina. A seconda dell'altezza della macchina
è necessario avvitare il distanziale sul fondo della stessa, nella corretta posizione.
Impostazione dell'altezza di convogliamento CST 900 mm 4
Per l'altezza di convogliamento dei circuiti stampati a 900 mm è necessario il distanziale.
Questo deve essere orientato in modo che il lato da 90 mm sia allineato verticalmente e il foro
per il piede centrale della macchina guardi verso il basso.
4
4
4
4
4
4
4
4
4
4
4
4

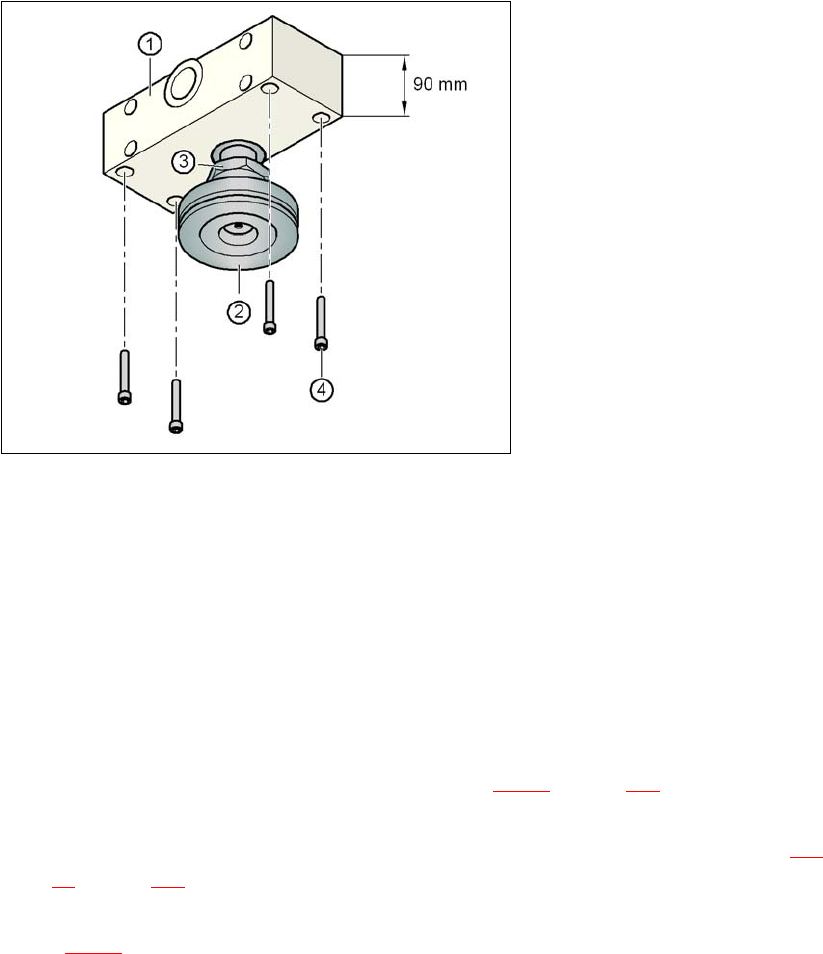

Fig. 4.3 - 5 Allineamento del distanziale per l'altezza di convogliamento 900 mm
4
(1) Altezza distanziale 90 mm
(2) piede centrale della macchina
(3) controdado M24
(4) Vite a esagono cavo M12x80, 4 pezzi
Avvitare la filettatura del piede centrale nell'apposito foro sul fondo del distanziale.
Allineare entrambi i distanziali sul fondo della macchina come segue:
– L'apertura del distanziale sul lato dell'unità pneumatica guarda nella direzione di convo-
gliamento dei circuiti stampati (vedi punto 4 in fig. 4.3 - 4
, pagina 233).
– L'apertura del distanziale sul lato dell'unità di alimentazione di corrente guarda nella di-
rezione opposta a quella di convogliamento dei circuiti stampati (vedi punto 3 in fig. 4.3
- 4, pagina 233).
Fissare entrambi i distanziali con quattro viti a esagono cavo M12x80 ciascuno (vedi punto 4
in fig. 4.3 - 5
). Utilizzare per l'operazione il bit per cacciaviti da 10 mm.
