排序机 / 送料器 （分配头）调校
第
5
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
使用量规调校旋转送料器 （分配头）
在重新组装并装回送料器时，或使用调校量规 (UIC #40995904) 校验旋转送料
器的调校状况时，执行下列步骤。
1. 从机器工具套件中选择量规。
2. 将量规标有 DISP. HD. 的一侧靠在送料器的安装表面。
3 拧松用于固定集束组件的 4 颗固定螺丝。
4 按照图示，将量规插入送料器。
5 移动集束组件，使外部导向块的外表面与正在调整的相应类别的送料器对
应的量规表面相接触。
6 正确调整后，依次拧紧用于将集束组件固定到位的固定螺丝。
7 对剩余的所有送料器重复该步骤。
步骤结束
Mounting
Surface
Gauge
Mounting
Screws
Cluster
Assemblies
Outer Guides
Rotary Feeder (Dispensing Head) Setup Using Setup Gauge
使用调校量规调校旋转送料器 （分配头）
量规
外部导向块
集束组件
安装表面
固定螺丝
应逐次拧紧 4 颗固定螺丝，小心不要移动或扭转集束组件。
注意
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
6
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
跳线调校 （选件）
跳线是 VCD 机器的一项可选功能。如果安装了此选件，请立即执行跳线调校。
跳线送料长度调整
目的
跳线送料器出厂前已完成调校，不需要进行任何调整。如果分类选择开关未提
供需要的送料长度，则可以通过调整指轮开关选择来缩短或增加送线长度。
步骤
1. 确保已执行操作文档中详细说明的生产调校步骤。
2. 机器开机后，按下送料器上的送线开关，直至跳线送料器切下若干个
线长。
3. 按下机器急停开关。
4. 拆下第二个分配位置的送料器，即紧靠跳线送料器前方的送料器。
5. 取出已分配到排序机链条的跳线。
6. 检查跳线长度并根据需要调整指轮开关。每个分类的标称设置是指轮开关
上数字 7 对应的设置。指轮开关针对 A 类进料提供 .004 in. (0,1mm) 增量，
针对 AAA 类进料提供 .002 in. (0,05mm) 增量。
7 如果跳线长度不对，则重复该步骤。
8 松开机器急停开关并继续正常操作。
9 步骤结束。
Class Selection Switch
Thumbwheel Switch
Wire Feed Switch
Jumper Wire Feeder Controls
分类选择开关
指轮开关
送线开关
跳线送料器控件
排序机 / 送料器 （分配头）调校
第
7
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
拆卸跳线送料器 （分配头）并调整切刀
步骤
1. 按下机器急停开关。
2. 松开固定螺丝。
3. 向外拉送料器，使棘轮脱离棘爪，并使定位销脱离排序机的前面板。
4. 检查是否已正确调整切刀齿轮和剪切套。剪切套应紧靠切刀齿轮表面。
5. 如果剪切套没有正确地调整为紧靠切刀齿轮，则执行下列操作。
a. 拧松左侧支座上的固定螺丝。
b. 调整剪切套，使其紧靠切刀齿轮。
c. 拧紧左侧支座上的固定螺丝。
6 将送料器安装到位，并用上紧固定螺丝。
7 松开机器急停开关并继续正常操作。
步骤结束。

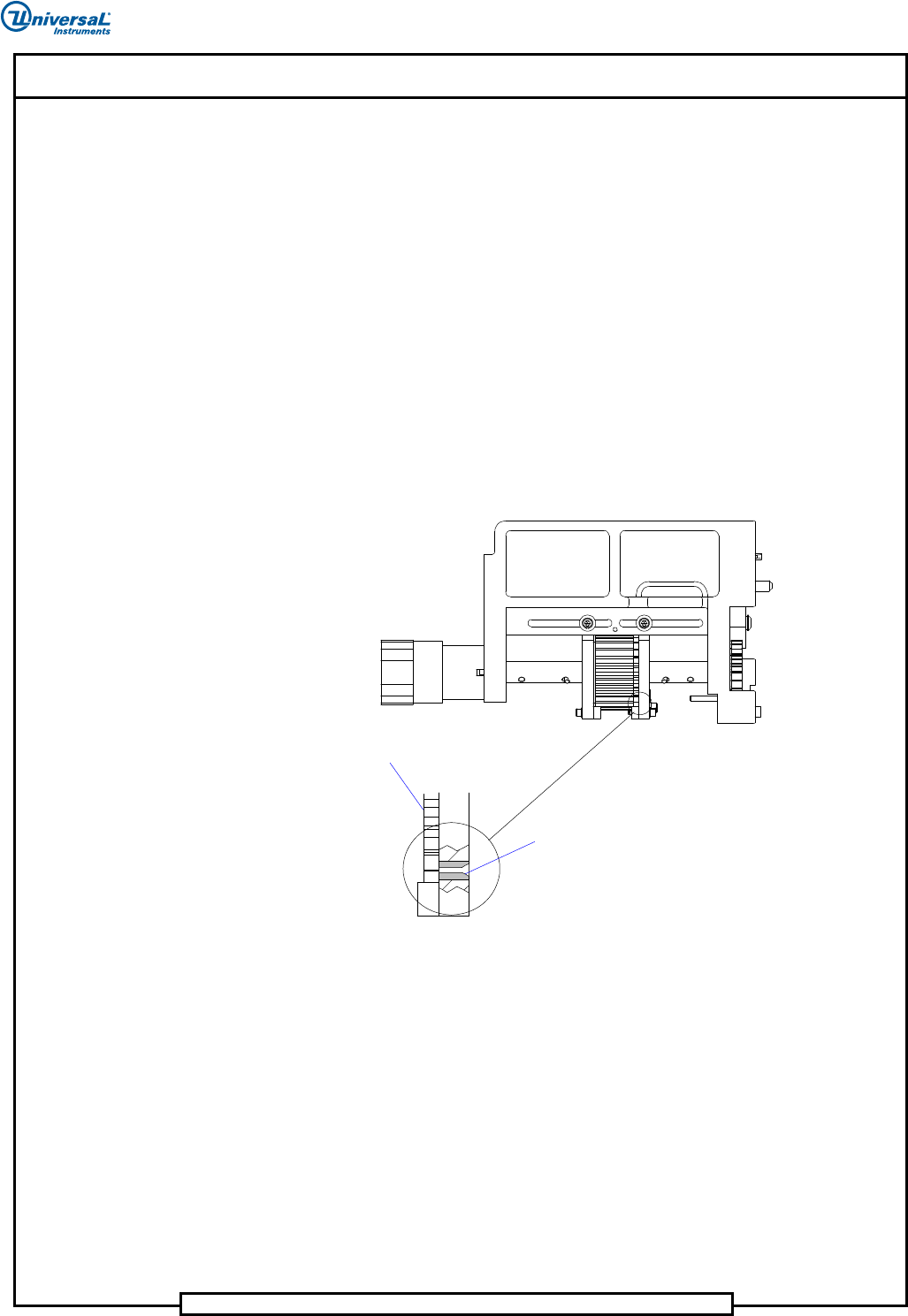

Shear Quill
Cutter Sprocket
Cutter Sprocket Adjustment
切刀齿轮
剪切套
切刀齿轮调整
