转台调校 第 63 页，共 88 页 VCD/ 排序机调校指南 52986107 修订版 A 本文档支持 VCD/ 排序机 。 专用工具： • 带套环的定位销 • 扭矩扳手 • 9/16 扳手 步骤： 要对正转盘，请执行以下步骤： 1. 关机并根据当地步骤上锁 / 挂签。 2. 使用现场校准套件中的扭矩仪和扭矩接头 逆时针 旋转左前偏心轮， 确保偏 心轮刚好与转盘接触并且没有空隙，不能上下自 由活动。然后用手指向下 拧紧偏心轮。 3. …
转台调校
本文档支持 VCD/ 排序机。
第
62
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
转台调校
转盘对正调整
此调整步骤旨在将转盘与 X-Y 轴工作台对正。
工作台对正可确保不论元件在可插件区域内的 X-Y 位置如何，都能实现可靠的
插件。此调整可能不需要经常进行。但如果转台没有对正，所有定位系统都会
受到影响。
图
1.
对正转台
当转盘与 X-Y 工作台对正，使得定位销能够轻松地滑入和滑出 X-Y 工作台全
部 4 个方向的定位孔，可以将转盘视为已对正。
在开始调整前，请阅读整个步骤。
先决条件：
• 拆下台锁组件
• 移动转盘驱动马达，使其不会接触到转盘
• 取出所有四 (4) 个锁定片及其垫圈
• 拧松所有四 (4) 个偏心轮
• 将 ¼ 定位销插入转盘的左下和右上衬套，确保它们能够继续插入 “X”工
作台的衬套

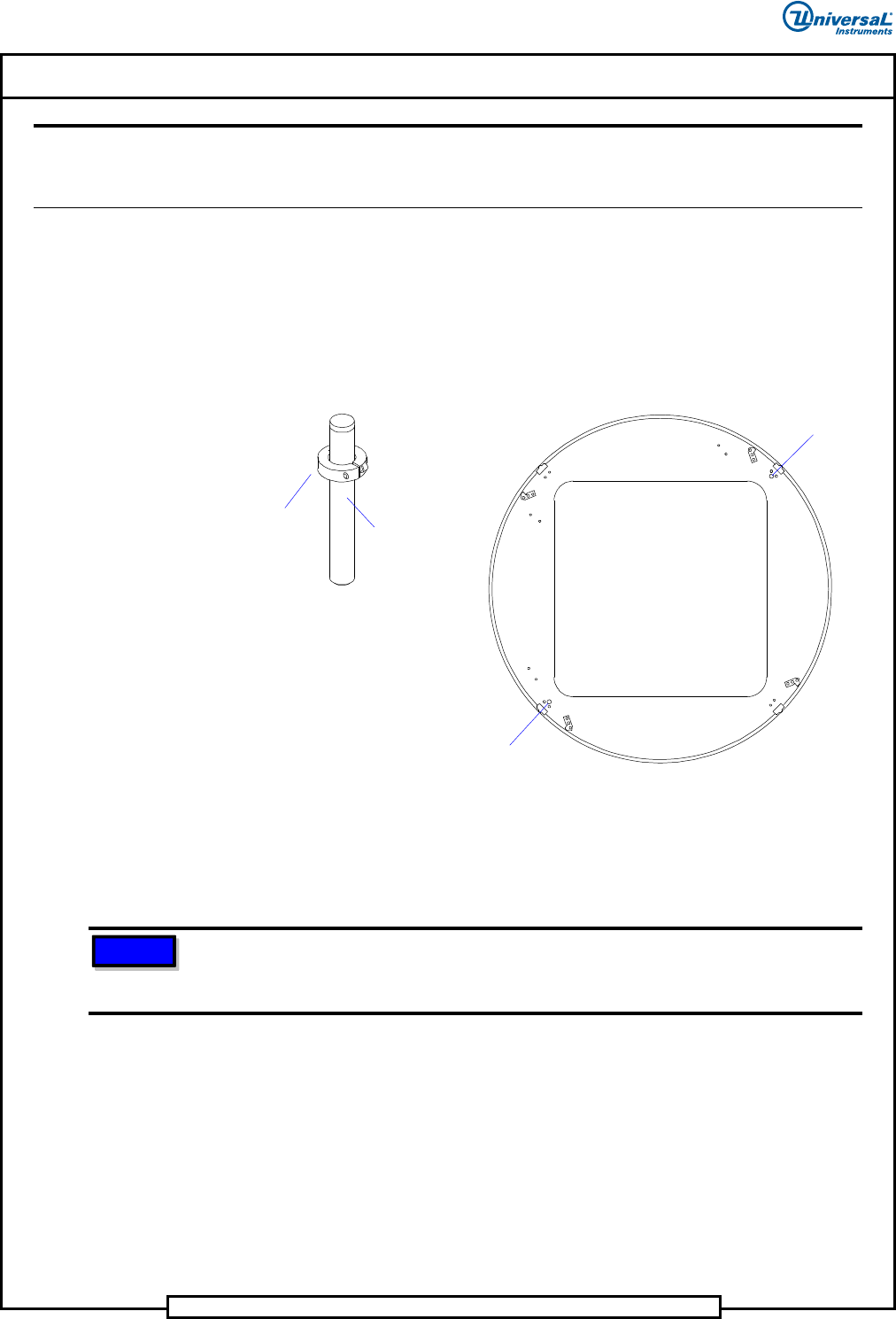

Dowel Pin
Collar
Locating Hole
Locating Hole
定位销
套环
定位孔
定位孔
在对正转盘后， 2 个定位销组件可轻松滑入和滑出其相应的定位孔。台锁组件和驱动
器组件所施加的额外压力可能导致转盘发生移位。如果此移位导致无法插入或拔出导
销，则可能需要再次对正。
注意
转台调校
第
63
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
专用工具：
• 带套环的定位销
• 扭矩扳手
• 9/16 扳手
步骤：
要对正转盘，请执行以下步骤：
1. 关机并根据当地步骤上锁 / 挂签。
2. 使用现场校准套件中的扭矩仪和扭矩接头
逆时针旋转左前偏心轮，确保偏
心轮刚好与转盘接触并且没有空隙，不能上下自由活动。然后用手指向下
拧紧偏心轮。
3. 为右后偏心轮重复步骤 1。
4. 为左后和右前偏心轮重复步骤 1。
5. 拧松用于固定左前偏心轮的凹头螺丝，使偏心轮上没有压力（如图 2 所示）。
WARNING
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
导轮轴套接头是一个偏心轮。沿逆时针方向旋转轴套接头会增加转盘与导轮之间的阻
力。沿顺时针方向旋转轴套会减小阻力。
注意
警告
转台调校
本文档支持 VCD/ 排序机。
第
64
页，共
88
页
52986107 修订版 AVCD/排序机调校指南

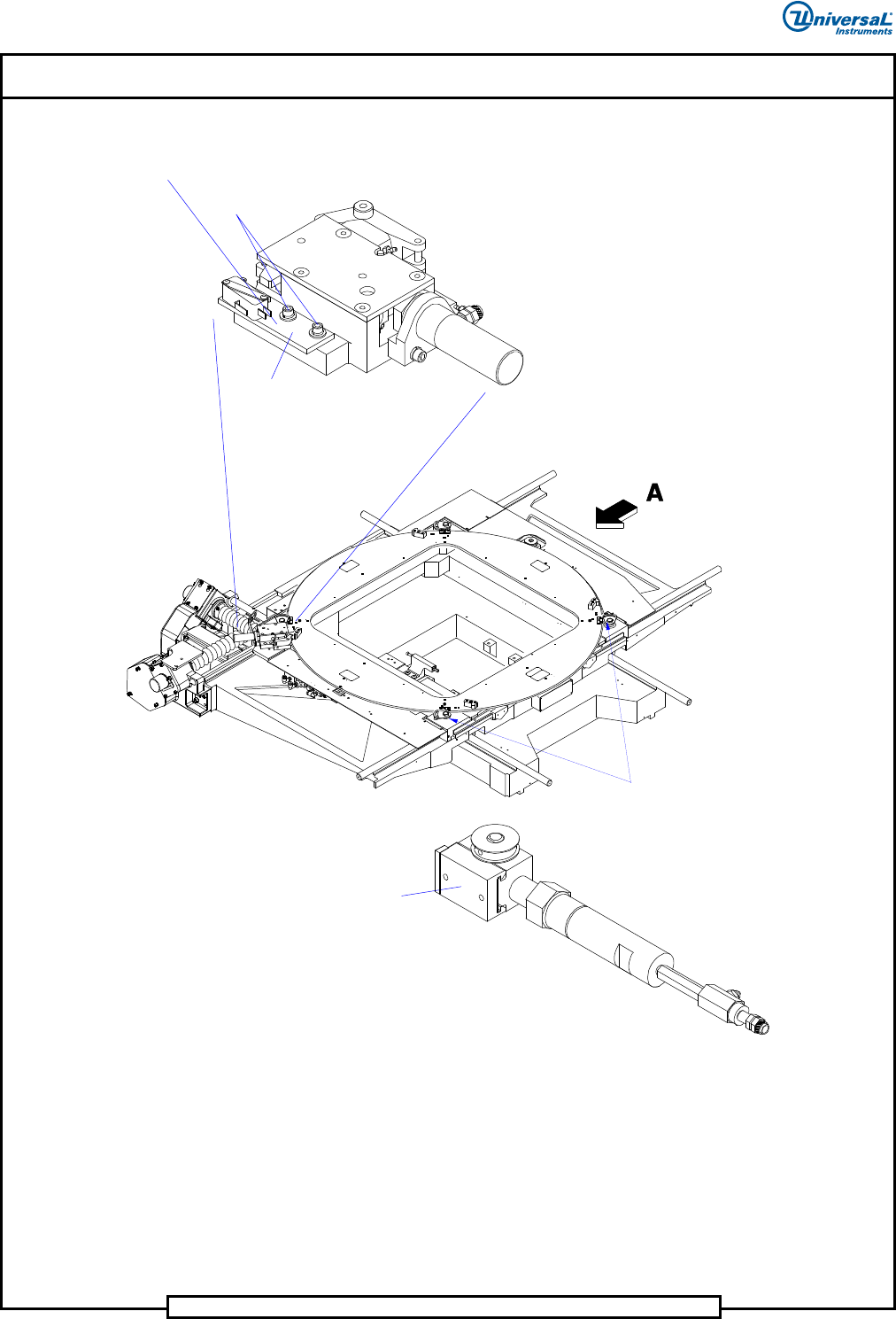

图
2.
转台
Socket Head Cap Screws
(2) Located under bracket
Switch Braket
Socket Head Cap
Screws (2)
VIEW A
Rotary Disk Drive Assemby
(2) Socket head cap screws used to
secure assembly are located inside of X
Axis Frame
Rotary Disk Guide Wheel
位于支架以
下的凹头螺丝 (2)
凹头螺丝 (2)
开关支架
转盘导轮
转盘驱动组件
视图 A
用于固定组件的 (2) 颗凹头螺丝
位于 X 轴框架以内
