插件头调校
本文档支持 VCD/ 排序机。
第
46
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
7. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击 Head Chain
（插件头链条）
和 Head Drive （插件头驱动）。
8. 选择
Zero （归零），将插件头驱动归零。
9. 在链条驱动行选择
Go To （前往）原点位置，使链条位于 V 形槽以下。
10. 将速率设为 1000 计数，然后选择
+Jog （+ 微调），并将链条移动 2000 计
数 （转动 1 个链节）。
11. 在插件头链条的补料位置 （从插件位置回退一个链夹）插入标准销。
12. 选择
-Jog （- 微调），将链条移动 2000 计数，使标准销居于对中位置。
13. 选择
Head Drive（插件头驱动）和 +Jog（+ 微调）移动插件头驱动，直至对
中爪刚好开始闭合。对中爪上的对中片应均等地夹合标准销。
14. 如果对中爪上的对中片均等地夹合标准销，则无需任何调整。继续执行
第 47 页的 “ 对中爪向内调整 ”。
如果对中爪没有均等地卡合标准销，则继续此步骤。
15. 拧松用于将偏心轮固定到枢轴的固定螺丝。
16. 旋转偏心轮，直至对中爪均等地夹合标准销。
17. 拧紧用于将偏心轮固定到枢轴的固定螺丝。
18 选择
Go To （前往），将插件头驱动移到原点位置，然后选择 + Jog （+ 微
调）
，正向微调插件头链条 2000 计数。
19 从插件头链夹中取出标准销。
20 单击
Quit, No Save （退出，不保存）。
Centering
Insert
Gauge
Pin
Equal
Spacing
等间隙
对中片
标准销
Eccentric
Shoulder
Screw
固定螺丝
偏心轮
插件头调校
第
47
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
21 如果不需要执行其他调校，则退出 IM Diagnostics 功能。
步骤结束。
对中爪向内调整
目的
此步骤旨在调整对中爪的向内运动，使对中爪在插件头链条的对中位置完全夹
合元件。
专用工具
标准销 （.039 英寸直径 - 40968505）
调整步骤
1. 按下 STOP 按钮。
2. 按照 《
操作参考手册
》中的详细说明按下机器急停开关。
3. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
4. 松开机器急停开关并按下
INTLK RESET 按钮。

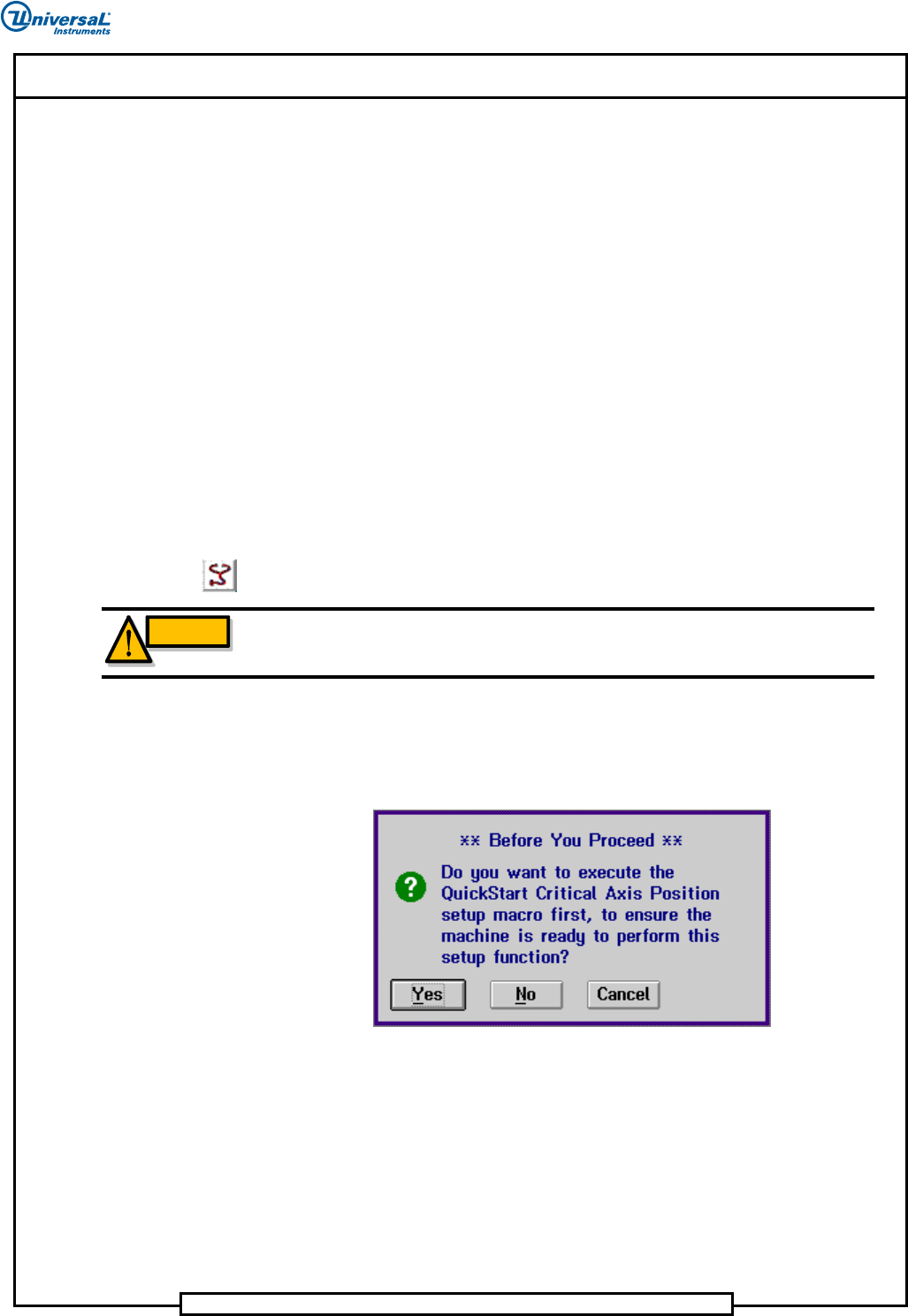

5. 在 IM Diagnostics 完成初始化后，选择：
Machine Set Up （机器调校） >
Critical Axis Positions （主轴位置）
。随即显示下列消息。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免
造成人身伤害和设备损坏。
警告
插件头调校
本文档支持 VCD/ 排序机。
第
48
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
6. 单击 Yes （是）。这会将所有轴归零。随即显示下列屏幕。
7. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击
Head Chain
（插件头链条）
和 Head Drive （插件头驱动）。
8. 选择
Zero （归零），将插件头驱动归零。
9. 选择
Go To （前往），将插件头链条移至原点位置。
10. 将速率设为 1000 计数，然后选择
+Jog （+ 微调），并将链条移动 2000 计
数 （转动 1 个链节）。
11. 在插件头链条的补料位置 （从插件位置回退一个链夹）插入标准销。
12. 选择
-Jog （- 微调），将链条移动 2000 点，使标准销居于对中位置。
13. 选择
Head Drive（插件头驱动）和 +Jog（+ 微调）移动插件头，直至对中爪
刚好开始闭合。对中爪上的对中片应夹合在槽末端。
14 如果对中爪上的对中片夹合在槽末端，则无需任何调整。继续执行第 49页
的 “ 凸轮同步 ”。
如果测量单位不是计数，请右键单击 Rate （速率）字段，并选择 Axis Position in
Counts （按计数显示轴位置）。
Centering
Insert
Gauge
Pin
End of the Slot
Engagement
对中片
标准销
槽末端卡合
注意
