52986107 修订版 AVCD/排序机调校指南
剪脚器调校
剪脚器与插件头对正
目的
剪脚器与插件头对正旨在确定整个剪脚和固定组件的位置，使其与插件头刀具
保持正确的关系。
专用工具
• 插件头调校工具
– （43806307 大引脚和跳线机刀具）
– （43806311 5mm、 5.5mm 和标准刀具）
• 剪脚器调校工具 (47490803)
1. 按下
STOP 按钮。
2. 按照
操作手册
中的详细说明按下机器的急停开关。
3. 手动降低插件刀具，直至摆臂回撤。手动旋转插件头丝杠，直至调校工具
贴合在外成型器之间，然后拧紧刀具，直至调校工具固定到位。
4. 手动旋转剪脚器丝杠，直至剪脚器调校工具贴合在砧座之间。旋紧砧座，
直至砧座与凹槽贴合，并将工具固定到位。
5. 手动降低插件头刀具，直至插件头调校工具中的销与剪脚器调校工具中的
销对正 （如图所示）。
6. 如果调校工具中的销没有正确对正，则拧松剪脚器上用于固定 X-Y 轴的四
颗凹头螺丝 （如图所示）。
任何时候需要改善剪脚的角度、长度或对正质量时，都必须执行该调整步骤。
执行此步骤的前提条件是，已按照本文档中的描述正确地组装剪脚器。
To o l in g
Alignment
.210
Ref.
刀具对正
.210 参
考值
注意
剪脚器调校
第
53
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
7. 使用 X-Y 轴调整螺丝，根据需要移动剪脚器，将剪脚器与插件头对正。
8 正确对正调校工具中的销后，拧紧剪脚器上用于固定 X-Y 轴的四颗凹
头螺丝。
9 提升插件刀具并从插件头刀具和剪脚器砧座中取出调校工具。
10 完成此步骤后必须执行剪脚器跨距调整。
步骤结束。

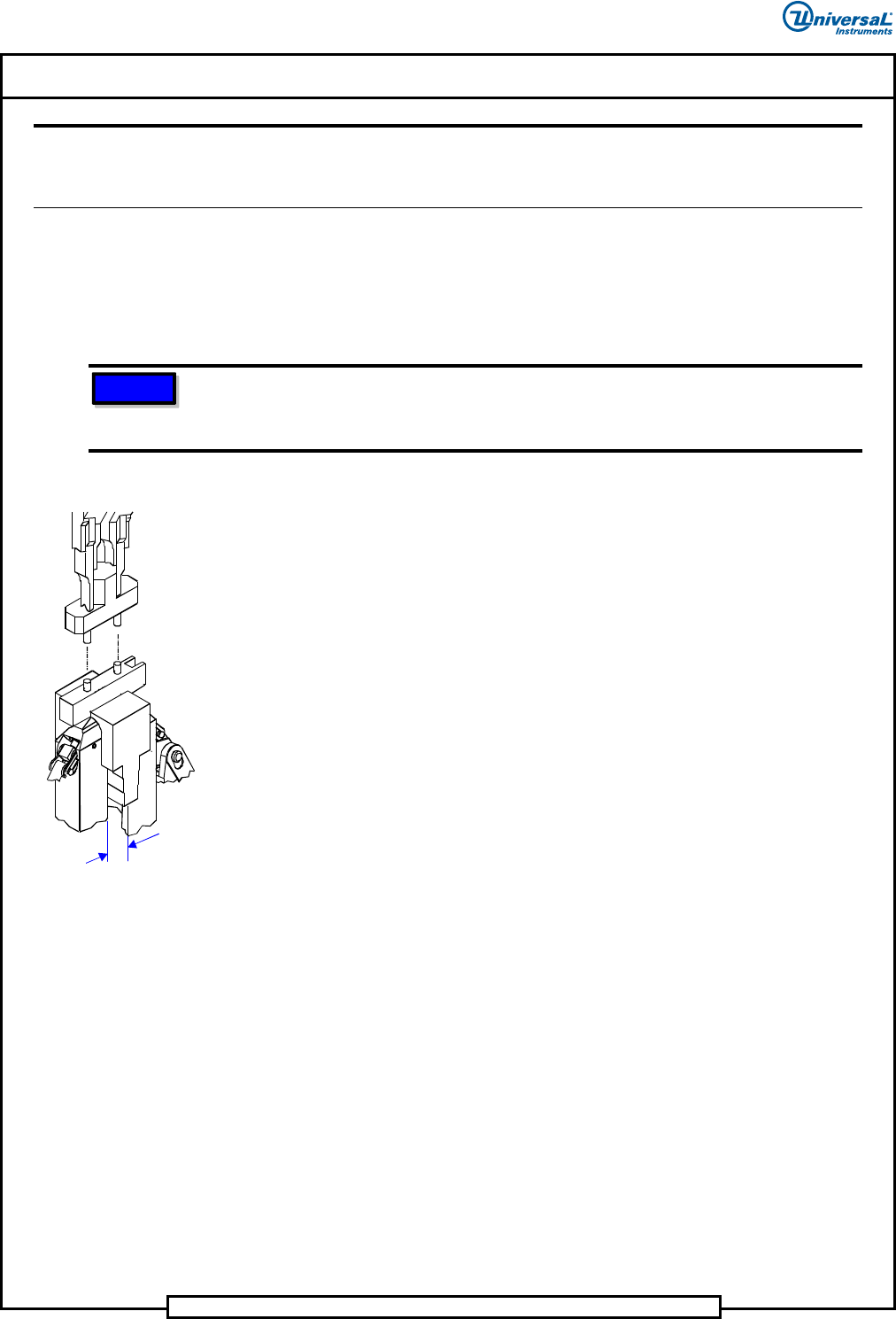

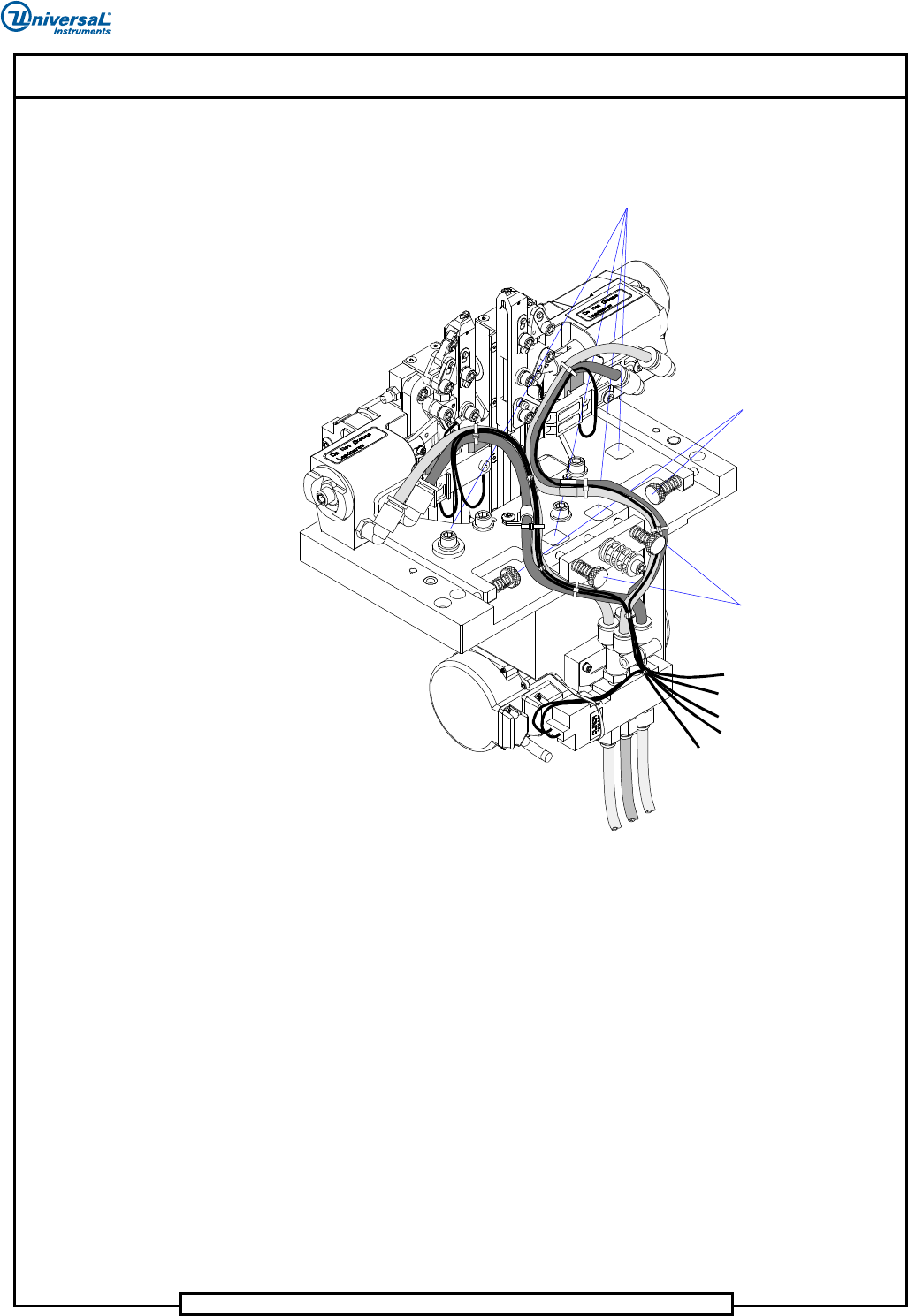

Socket Head
Cap Screws
X-Axis Adjusting
Screws
Y-Axis Adjusting
Screws
Clinch Axes Adjustments
凹头螺丝
X 轴调整螺丝
Y 轴调整螺丝
剪脚器轴调整
剪脚器调校
本文档支持 VCD/ 排序机。
第
54
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
剪脚器轴跨距调整
目的
此步骤旨在确保正确地设置剪脚器轴跨距。
专用工具
剪脚器调校工具 (47490803)
先决调整
剪脚器与插件头对正
调整步骤
1. 按下 STOP 按钮。
2. 按照操作手册中的详细说明按下机器的急停开关。

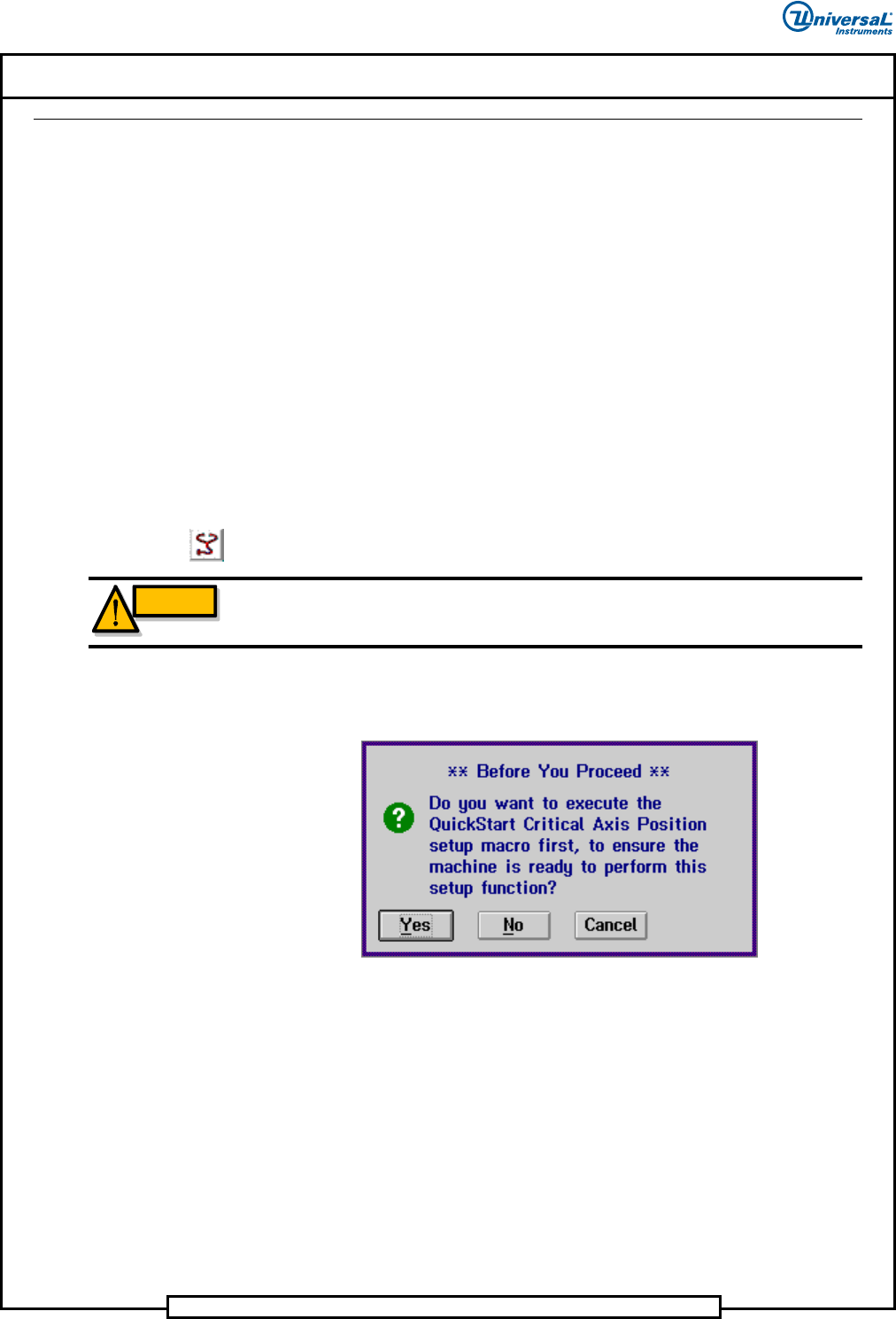

3. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
4. 在 IM Diagnostics 完成初始化后，选择：
Machine Set Up （机器调校） >
Critical Axis Positions （主轴位置）
。随即显示下列消息。
5. 松开机器的急停开关并按下
INTLK RESET 按钮。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免造
成人身伤害和设备损坏。
警告
