气动调校
本文档支持 VCD/ 排序机。
第
84
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
5. 将 OPERATING MODE （操作模式）键转至 MAINTENANCE （维修）位置。
6. 打开机盖。
7. 按下列步骤调整输出桥上的流量控件。
• 顺时针旋转流量控制螺丝可减小速度值。
• 逆时针旋转流量控制螺丝可增大速度值。
8 关闭机盖。
9 将 OPERATING MODE （操作模式）键转至
NORMAL （正常）位置。
10 重复步骤 2 到 9，直 至
Trans Arm Slow（传送臂慢速）显示值在容差范围内，
并且图表中央的弹力球指示器显示绿色。
步骤结束。
调整传送伸出快速同步
目的
此步骤旨在调整传送臂伸出快速和传送臂返回速度。
先决条件

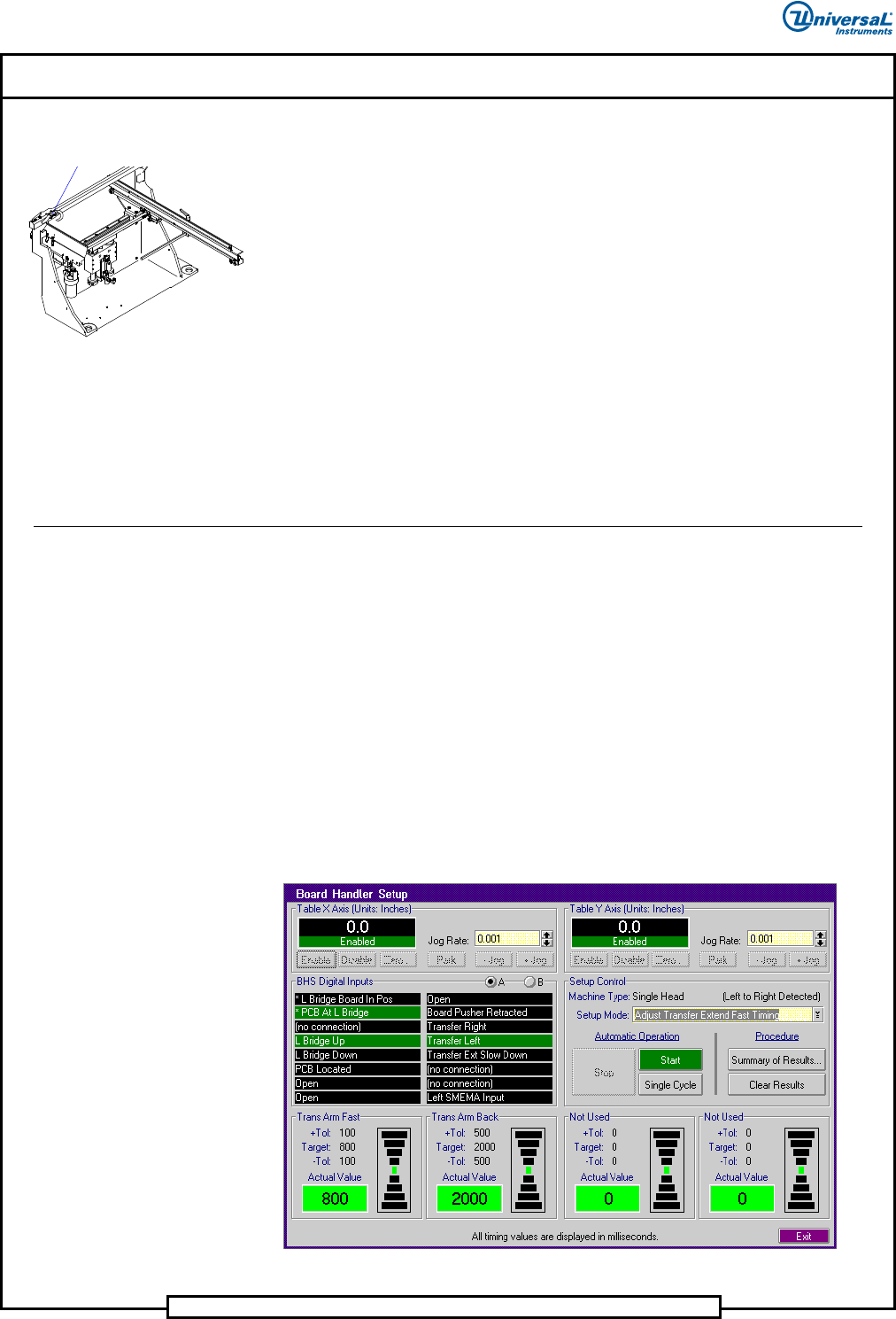

IM Diagnostics Board Handler Setup （插件机诊断送板系统调校）屏幕已打开。
（有关详情，请参考第 80 页的 “ 调整桥升 / 降同步 ” 步骤 1 到 7）。
要调整传送伸出快速同步：
1. 在
Setup Mode （调校模式）下拉列表中，选择 Adjust Transfer Extend Fast
Timing （调整传送伸出快速同步）
。
Transfer Extend
Flow Control Screw
传送伸展流量控制螺丝
（显示左侧桥）
气动调校
第
85
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
2. 在 Setup Controls （调校控制）组中，选择 Start （开始）按钮。传送臂随即
前后移动。观察
Trans Arm Fast（传送臂快速）和 Trans Arm Back（传送臂返
回）
指示器。
3. 完成几个动作循环后，选择
Stop （停止）。
4. 查看屏幕底部显示区域内的 Actual Value（实际值）显示。有关允许的值，
请参考下表。
• 如果任一值超出了允许的范围，则需要调整相应的机构。继续执行
步骤 5。
• 如果所有值都在允许的范围以内，则无需任何调整，调整过程完成。
5. 将
OPERATING MODE （操作模式）键转至 MAINTENANCE （维修）位置。
6. 打开机盖。

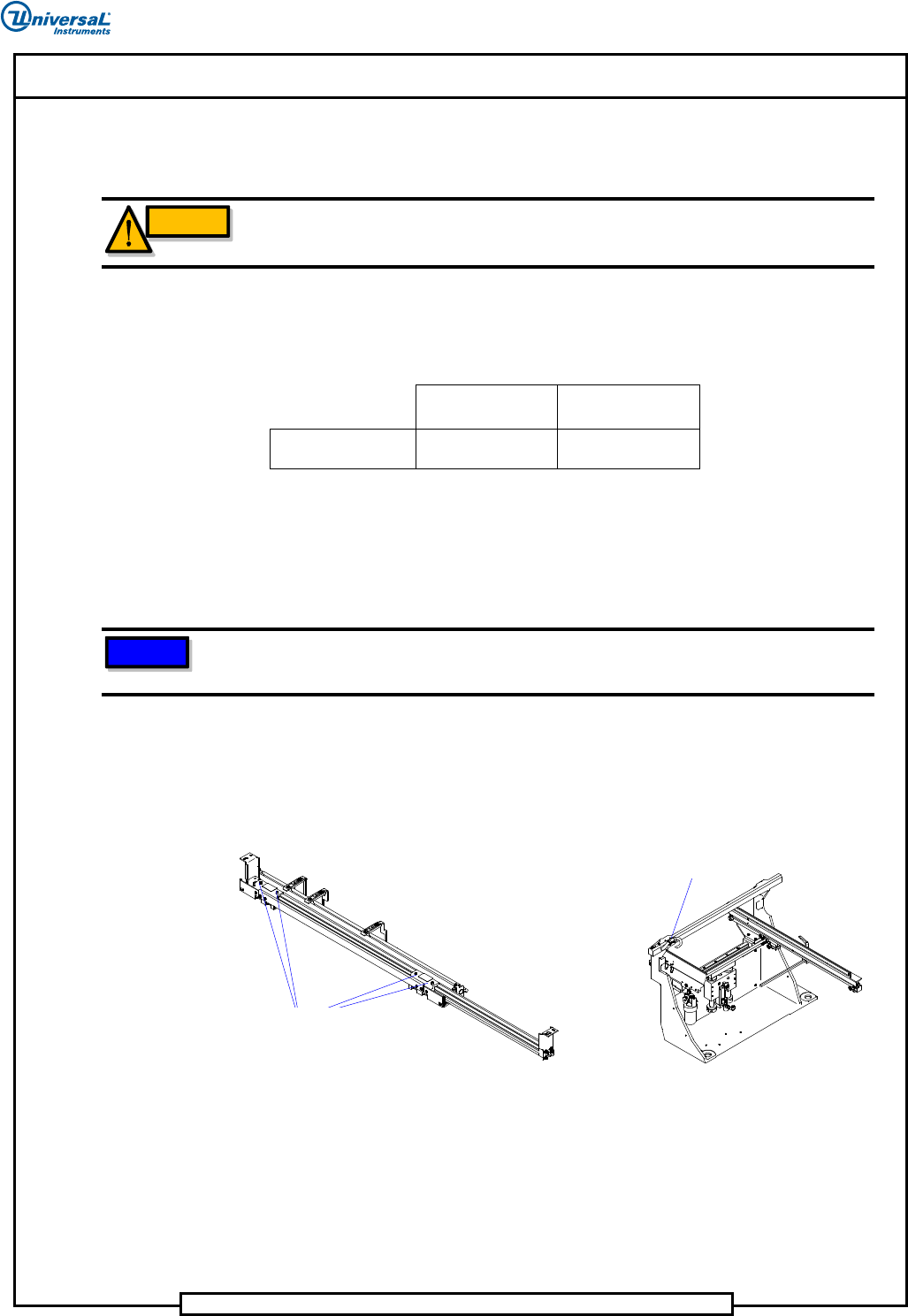

7. 按下列步骤调整传送臂快速：
• 顺时针等量旋转所有 4 颗轴承预紧螺丝以减小速度值。
• 逆时针等量旋转所有 4 颗轴承预紧螺丝以增大速度值。
8 调整输入桥上的传送臂返回流量控件。
• 顺时针旋转流量控制螺丝可减小速度值。
• 逆时针旋转流量控制螺丝可增大速度值。
WARNING
为预防人身伤害，切勿在机器运动时进行调整。在进行调整之前先停机。
Trans Arm Fast
（传送臂快速）
Trans Arm Back
（传送臂返回）
可接受的范围
（毫秒）
700-900 1500-2500
如果在运行 IM Diagnostics 自动操作时将 OPERATING MODE （操作模式）键切换
至 MAINTENANCE （维修）位置，机器将在完成当前周期后停机。
Transfer Arm Back
Flow Control Screw
Adjust 4 Bearing
Preload Screws
Equally
等量调整 4 颗轴
承预紧螺丝
传送臂返回
流量控制螺丝
（显示左侧桥）
警告
注意
气动调校
本文档支持 VCD/ 排序机。
第
86
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
9 关闭机盖。
10 将 OPERATING MODE （操作模式）键转至
NORMAL （正常）位置。
11 重复步骤 步骤 2 到 8，直至
Actual Value （实际值）显示处于容差范围内，
并且图表中央的弹力球指示器显示绿色。
步骤结束。
运行 BHS （送板系统）并测量总时间
目的
此步骤用于验证传送周期的总时间是否在规定范围以内。
先决条件
已成功执行下列步骤。
• 调整桥升 / 降同步
• 调整传送伸出慢速同步
• 调整传送伸出快速同步
• IM Diagnostics Board Handler Setup（插件机诊断送板系统调校）屏幕已
打开。
测量总时间
1. 在 Setup Mode （调校模式）下拉列表中，选择 Operate BHS and Measure
Total Time （运行 BHS 并测量总时间）
。
2. 在
Setup Controls （调校控制）组中，选择 Start （开始）按钮。送板系统开
始循环运行。
3. 完成几个动作循环后，选择
Stop （停止）。
4. 在 Setup Controls（调校控制）组中，选择
Summary of Results（结果摘要）
按钮。
