排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
14
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
调整同步轴
此步骤在不弯曲引脚的情况下，将元件从槽轮正确地传送到插件头链夹。如果
调整错误，将无法正确地传送元件。传送后引脚可能弯曲，或者元件可能被松
弛地夹在链夹的一侧。
专用工具 ( 先决条件：排序机传动皮带张力已调好。 )
标准销 .050 英寸直径 x 2.000 英寸长度 (40968501)
要调整同步轴，请执行下列操作：
1. 按照 《
机器操作指南
》中的说明关机。
2. 将 0.050 in. (1,27 mm) 标准销放在槽轮中。
3. 手动旋转排序机传动轴，将标准销传送到链夹。
4. 观察元件从槽轮传送到链夹。元件应接触到闩锁底部并滚入链夹 V 形口。
5 如果能够顺利地传送元件，则该步骤完成。如果不能顺利地传送标准销，
则拧松同步轴上的 3 颗凹头螺丝。
6 确保按照图示放置同步轴。要沿顺时针方向调整链条，请拧松顶部顶升螺
丝并拧紧底部顶升螺丝。要沿逆时针方向调整链条，请拧松底部顶升螺丝
并拧紧顶部顶升螺丝。
7 拧紧用于固定同步轮位置的 3 颗凹头螺丝。
Jacking Screws
Socket Head
Cap Screws
Timing Hub Adjustment
顶升螺丝
凹头螺丝
同步轴调整

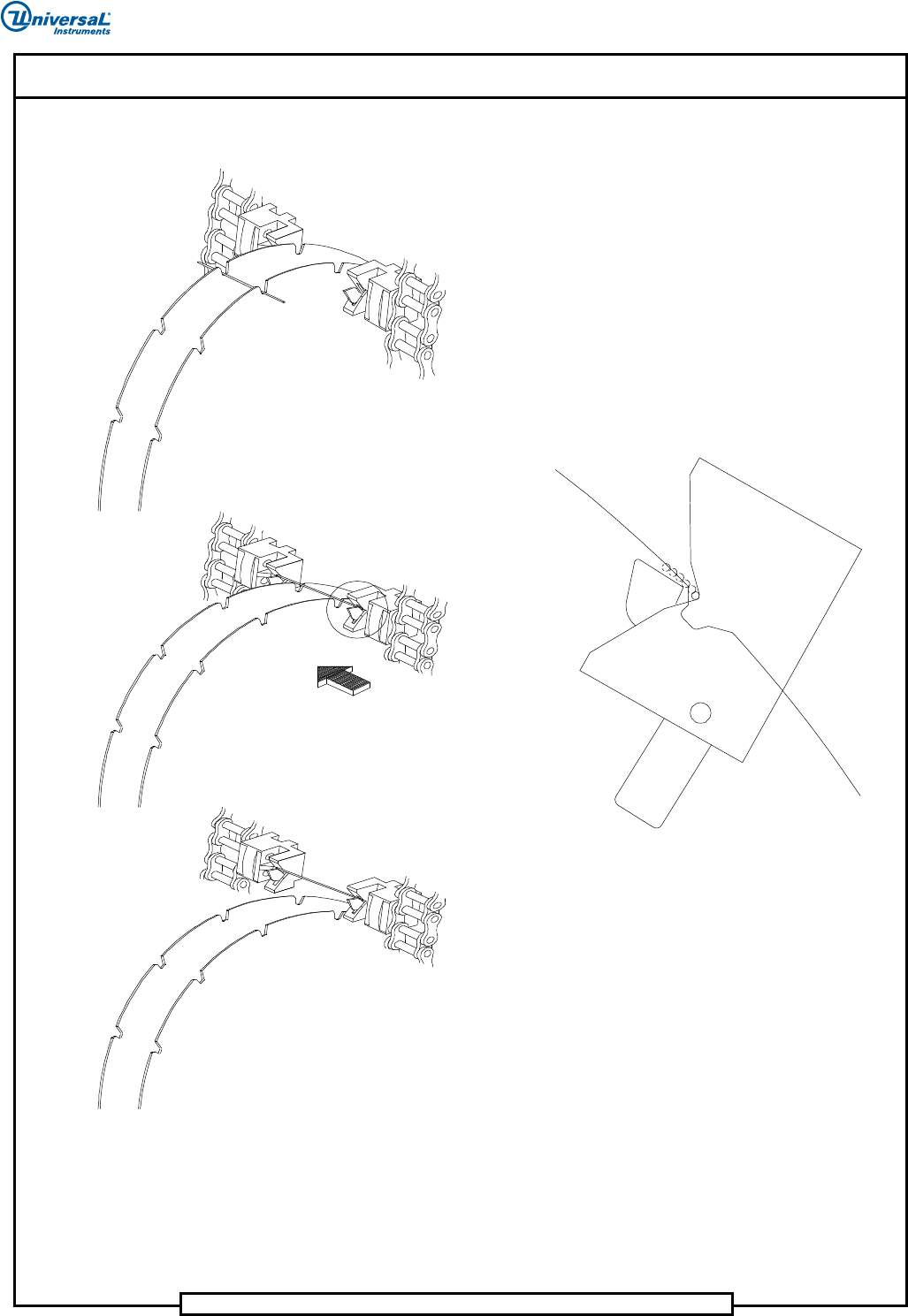

在链夹将元件从其槽轮的凹槽中提起后，确保标准销尽可能接近槽轮但不要接触到槽
轮 （参见视图 A）。
注意
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
16
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
将上导块组件与槽轮对中
此步骤用于正确地将上导向块组件与槽轮对正。
1. 按照 《
机器操作指南
》中的说明关机。
2. 拧松用于将上导向块组件固定到链条传送加工铸件的 2 颗螺丝。
3. 拧松用于将 2 个调整套固定到加工铸件的 2 颗螺丝。
4. 调整上导向块组件，使上导向块组件与槽轮平行并保持均等间距。
5. 拧紧用于将 2 个调整套固定到加工铸件的 2 颗螺丝。
6. 拧紧用于将上导向块组件固定到链条传送加工铸件的 2 颗螺丝。
步骤结束。
上导块相对槽轮的上下位置调整
此步骤用于相对槽轮正确地放置上导向块组件，使每个元件在链到链传送期间
能够保持在其槽轮的凹槽中。
专用工具
标准销 .050 英寸直径 x 2.000 英寸长度 (40968501)
要调整上导向块组件，请执行以下操作：
仅当调整套松动时才需要执行此步骤。

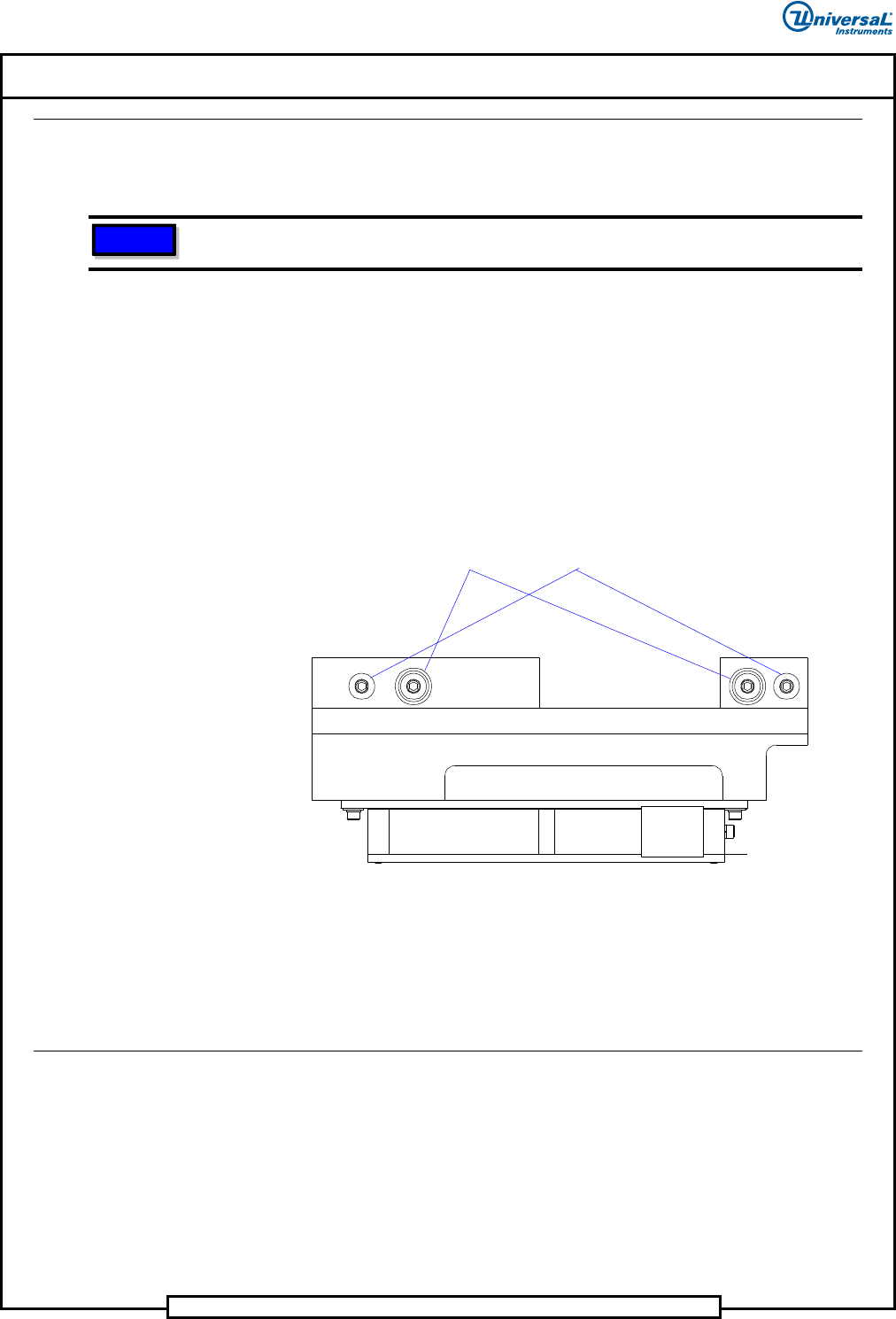

Adjusting Sleeves
Socket Head
Cap Screws
Top View of Top Guide Assembly
调整套
凹头螺丝
上导向块组件的顶视图
注意
