排序机 / 送料器 （分配头）调校 本文档支持 VCD/ 排序机。 第 4 页，共 88 页 52986107 修订版 AV C D / 排序机调校指南 2. 拆下用于将切刀固定到送料器的螺丝和夹具 组件。外部导向组件随即脱离 切刀外壳。 3 通过将切刀滑出切刀外壳底部， 从送料器上拆下切刀。 4 将切刀旋转 180° 并重新安装切刀， 或更换新切 刀。 正确安装后， 切刀应紧 密吻合在切刀外壳的凹槽中。 5 装回护垫组件并拧紧螺丝，将…
排序机 / 送料器 （分配头）调校
第
3
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
6. 使用控制旋钮手动分配一个元件。
7 通过测量元件本体左侧和右侧的引脚长度，检查元件的对中状况。两侧的
引脚长度应该相等，容差约为 0.030 in. (0,76mm)。如果两侧的引脚长度不
相等 （超出该容差范围），则重复步骤 3 到 6。
8 将送料器安装到排序模块。
步骤结束。
更换切刀
目的
更换磨损或切损的切刀。
步骤
1. 从机器上拆下送料器。
Component
Guides
Horizontal Slots
Collar
Clamp
Cluster
Assemblies
REAR VIEW
Feeder (Dispensing Head) Centering Adjustment
Control
Knob
Knob
Lead Screw
Flanged
Bushing
Mounting
Screw
Index
Wheels
Component
Guides
Cluster
Assemblies
??
???
ccccc
固定螺丝
元件导向架
水平槽
集束组件
集束组件
丝杠
进给轮
凸缘轴套
旋钮
控制旋钮
元件导向架
卡环
送料器 （分配头）对中调整
后视图
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
4
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
2. 拆下用于将切刀固定到送料器的螺丝和夹具组件。外部导向组件随即脱离
切刀外壳。
3 通过将切刀滑出切刀外壳底部，从送料器上拆下切刀。
4 将切刀旋转 180° 并重新安装切刀，或更换新切刀。正确安装后，切刀应紧
密吻合在切刀外壳的凹槽中。
5 装回护垫组件并拧紧螺丝，将切刀固定到送料器上。
6 将送料器装回排序机并恢复正常操作。
步骤结束。
Cutter
Housing
Index
Wheel
Cutter
Retainer
Assembly
Cap Screw
Outer
Guide
Feeder (Dispensing Head) Cutter Replacement
进给轮
切刀外壳
护垫组件
螺丝
切刀
外部导向块
更换送料器 （分配头）切刀
Cutter
Housing
Index
Wheel
Cutter
Retainer
Assembly
Cap Screw
Outer
Guide
Feeder (Dispensing Head) Cutter Replacement
进给轮
切刀外壳
护垫组件
螺丝
切刀
外部导向块
更换送料器 （分配头）切刀
切刀有两个切削面，在需要更换之前，可以将其旋转 180° 继续使用。
注意
排序机 / 送料器 （分配头）调校
第
5
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。

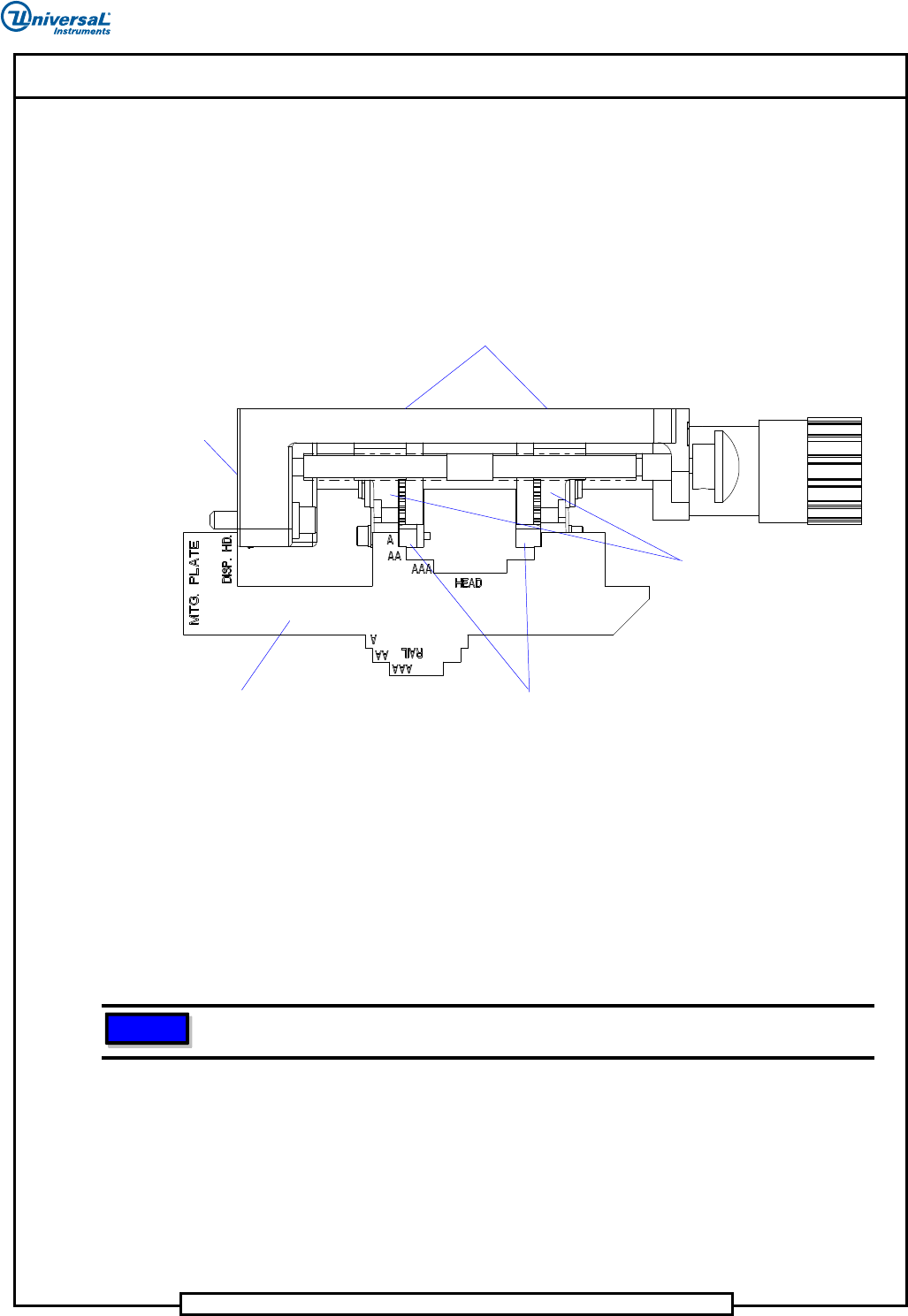

使用量规调校旋转送料器 （分配头）
在重新组装并装回送料器时，或使用调校量规 (UIC #40995904) 校验旋转送料
器的调校状况时，执行下列步骤。
1. 从机器工具套件中选择量规。
2. 将量规标有 DISP. HD. 的一侧靠在送料器的安装表面。
3 拧松用于固定集束组件的 4 颗固定螺丝。
4 按照图示，将量规插入送料器。
5 移动集束组件，使外部导向块的外表面与正在调整的相应类别的送料器对
应的量规表面相接触。
6 正确调整后，依次拧紧用于将集束组件固定到位的固定螺丝。
7 对剩余的所有送料器重复该步骤。
步骤结束
Mounting
Surface
Gauge
Mounting
Screws
Cluster
Assemblies
Outer Guides
Rotary Feeder (Dispensing Head) Setup Using Setup Gauge
使用调校量规调校旋转送料器 （分配头）
量规
外部导向块
集束组件
安装表面
固定螺丝
应逐次拧紧 4 颗固定螺丝，小心不要移动或扭转集束组件。
注意
