插件头调校 本文档支持 VCD/ 排序机。 第 38 页，共 88 页 52986107 修订版 AV C D / 排序机调校指南 6. 单击 Yes （是） 。这会将所 有轴归零。 7. 随即显示下列屏幕 8. 由于插件头驱动轴已经禁用 ， 因此再次将插件头驱动轴归零 ， 然后执行 200 计数 -Jog （ - 微调） ，将刀 具移开。 9. 在插件头链条的补料位置，将标 准销插入相应的链夹。 10. 将插件头链条归零后， 打开 B…
插件头调校
第
37
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
14 将用来把插件头固定到安装板的四颗螺丝拧紧到 40 ft/lbs 扭矩，然后检查
间隙尺寸是否正确。
15 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击若干次 Head
Drive （插件头驱动）和 Anvil Drive （砧座驱动）对应的
Zero （归零）按
钮，反复调整插件头和剪脚机构，然后确认插件头高度调整状况。如果错
误，重复该步骤并重新检查。
16 单击
Quit, No Save（退出，不保存）按钮，退出 Set Up Critical Axis Positions
（调校主轴位置）屏幕。
17 升起刀具后，如果不需要执行其他调校，则退出 IM Diagnostics 功能。
18 步骤结束。
插件头链条与刀具对正
目的
放置链条，使料夹的 V 形槽与插件头刀具的 V 形槽准确对正，并且水平对正链夹。
专用工具
标准销 （.039 英寸直径 - 40968505）
调整步骤
1. 按下 STOP 按钮。
2. 按照操作手册中的详细说明按下机器急停开关。
3. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
4. 松开机器急停开关并按下
INTLK RESET 按钮。
5. 在 IM Diagnostics 完成初始化后，选择：
Machine Set Up （机器调校） >
Critical Axis Positions （主轴位置）

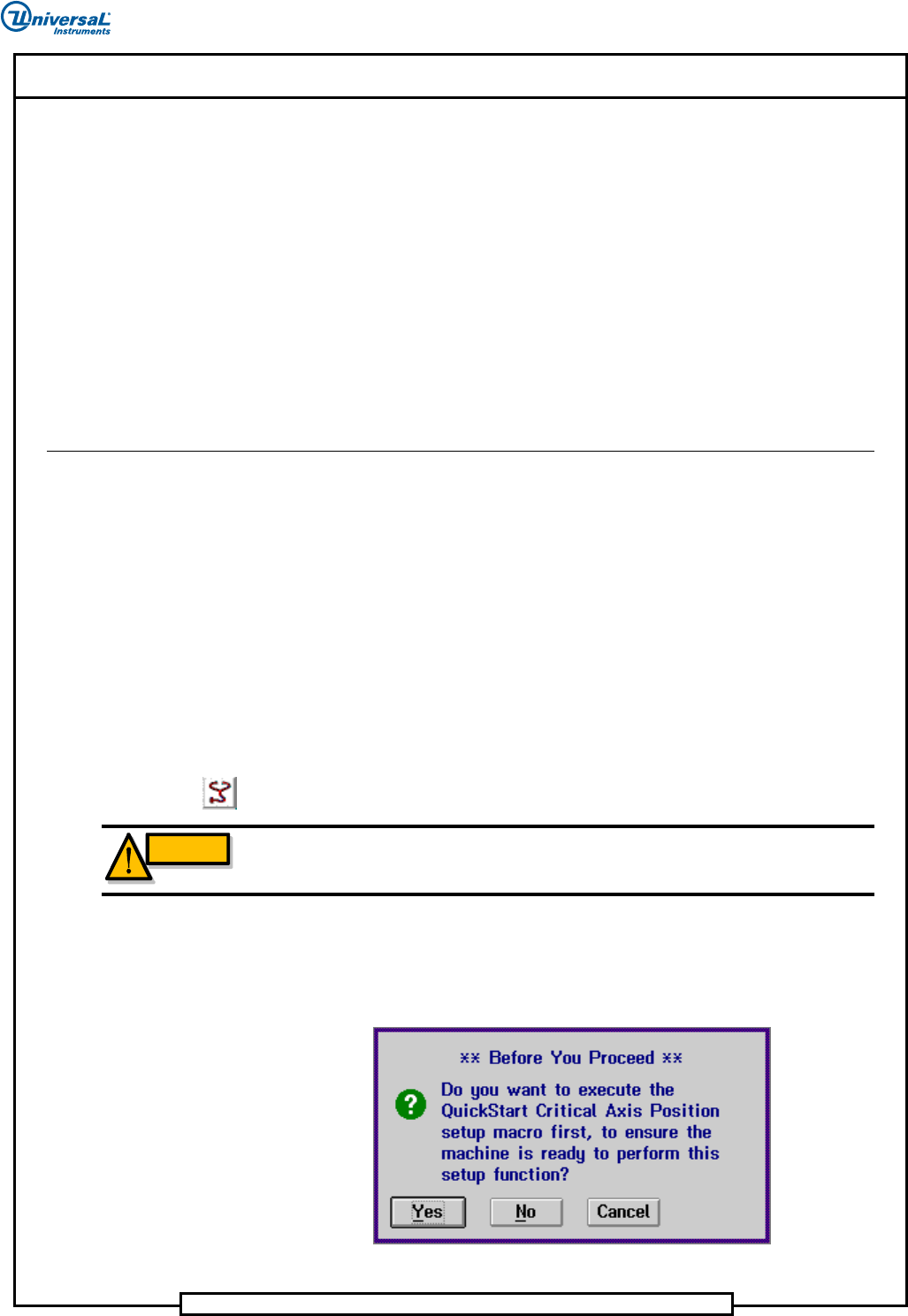

。随即显示下列消息。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免
造成人身伤害和设备损坏。
警告
插件头调校
本文档支持 VCD/ 排序机。
第
38
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
6. 单击 Yes （是）。这会将所有轴归零。

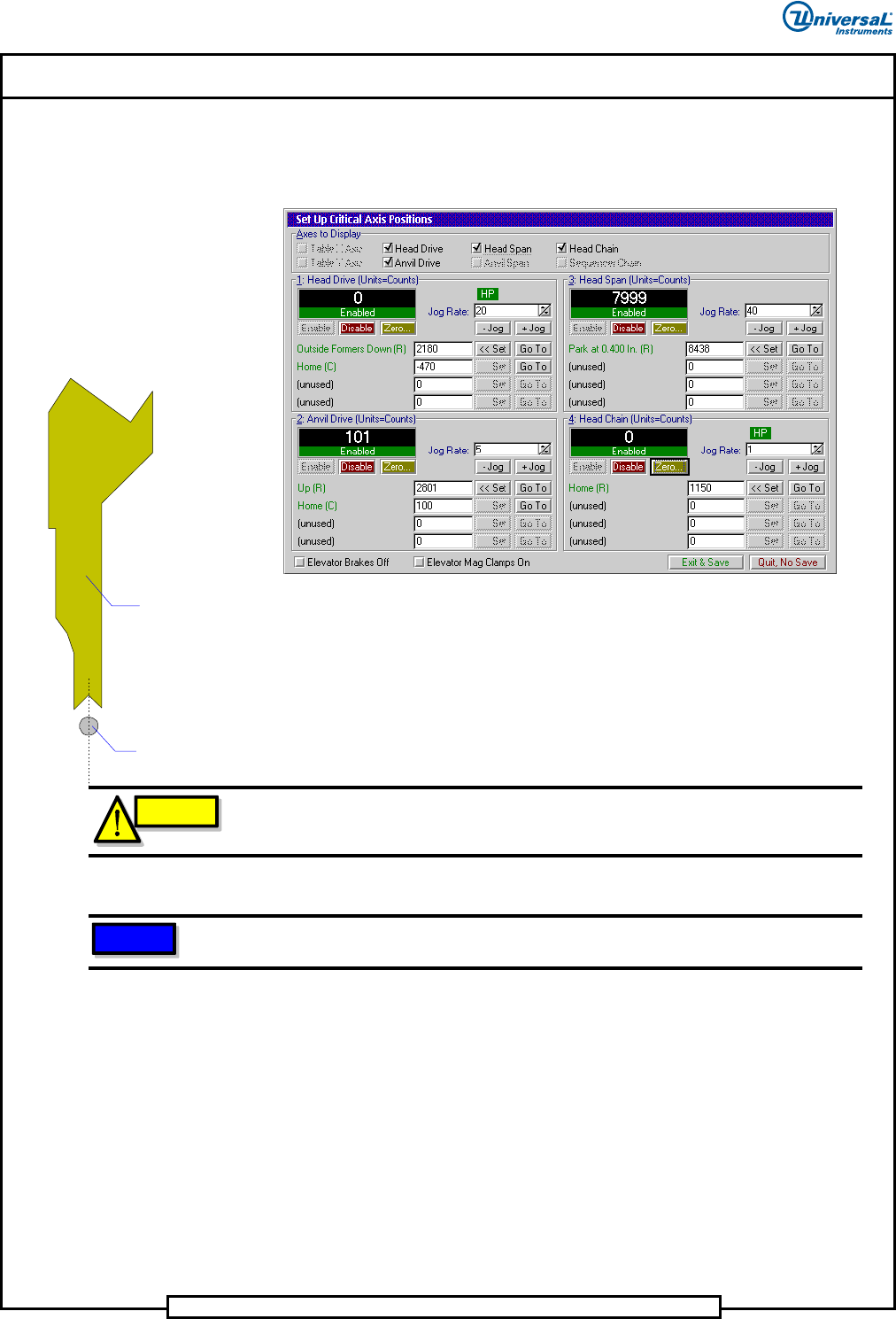

7. 随即显示下列屏幕
8. 由于插件头驱动轴已经禁用，因此再次将插件头驱动轴归零，然后执行
200 计数
-Jog （- 微调），将刀具移开。
9. 在插件头链条的补料位置，将标准销插入相应的链夹。
10. 将插件头链条归零后，打开 BEC 臂，然后正向微调插件头链条，直至标准
销与右侧切刀的 V 形凹槽对正。向下微调插件头刀具，使 V 形凹槽靠近标
准销。
11. 单击
Set （设置）以保存设置。
插件刀具
标准销
CAUTION
为防止损坏插件头刀具，在移动插件头链条以取出标准销之前，确保刀具已完全回撤。
如果左侧刀具没有与右侧刀具对正，请使用右侧刀具作为参照。
注意
小心
插件头调校
第
39
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。

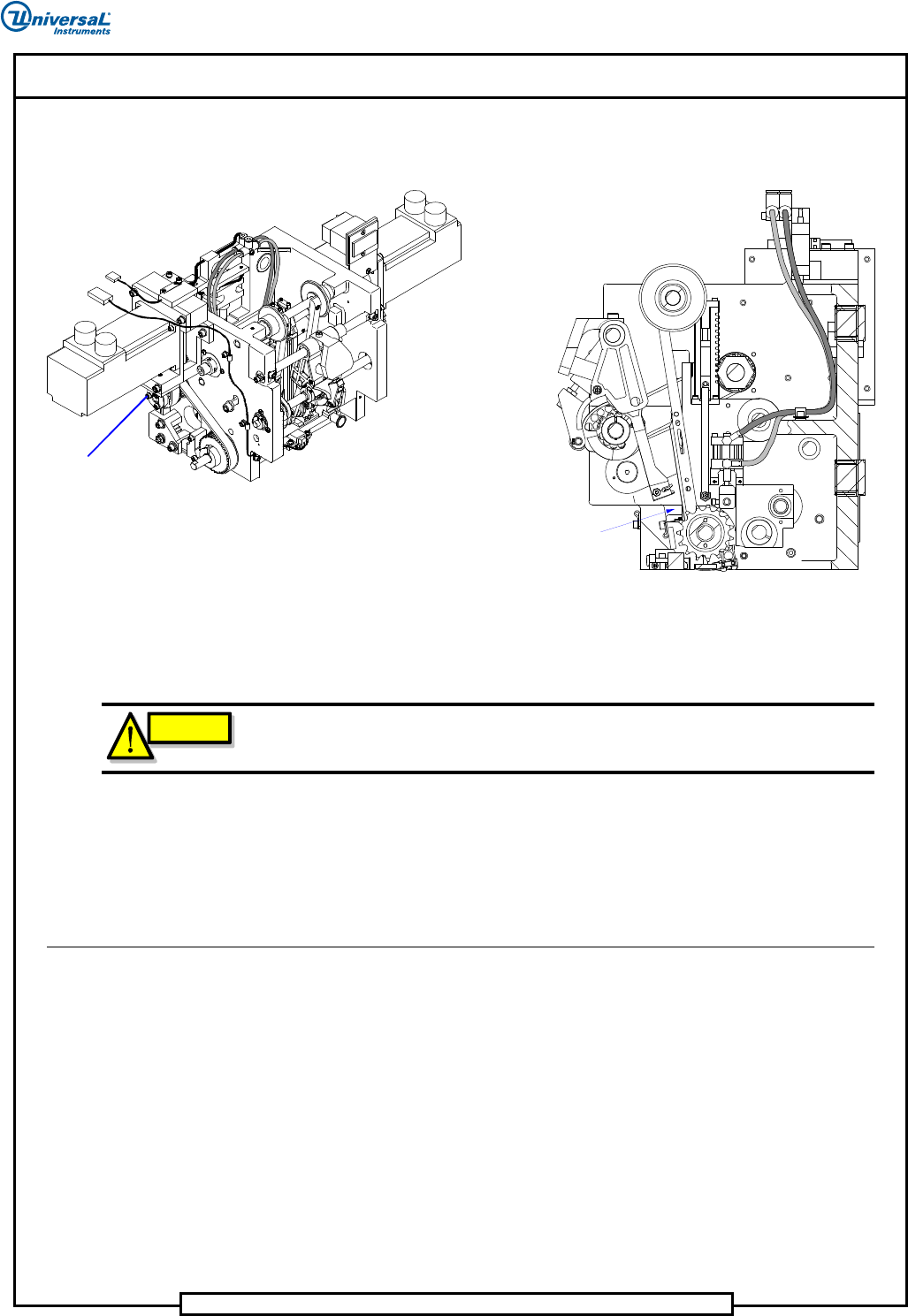

12. 使用 7/16 扳手拧松传动皮带轮中的三颗螺丝，转动左侧链条轴，直至标准
销与左侧刀具的 V 形凹槽对正。
13 拧紧传动皮带轮中的三颗固定螺丝，然后单击
Set （设置）以保存设置。
14 选择
Go To （前往） ，将插件头驱动移至原点位置。微调插件头 -2000 计
数，并从插件头链夹中取出标准销。
15 关闭 BEC 臂，然后单击
Exit & Save （退出并保存）。
16 如果不需要执行其他调校，则退出 IM Diagnostics 功能。
步骤结束。
对中调整
目的
对中机构在插件前对插件头链条两个链条进给位置中的元件进行对中。下列步
骤可确保正确地操作对中机构。
先决条件
插件头驱动位置调校
插件头链条与刀具对正
Drive Pulley
Cap Screws
Repair Position
传动皮带轮
固定螺丝
补料位置
CAUTION
为防止损坏标准销，在单击 Exit & Save （退出并保存）之前，必须取出标准销。
小心
