插件头调校 第 49 页，共 88 页 VCD/ 排序机调校指南 52986107 修订版 A 本文档支持 VCD/ 排序机 。 如果对中片没有正确地夹合标准 销，则继续此步骤。 15 拧松对中本体中的六角螺母。 16 转动调整螺丝，直至标准销居于 对中片上的槽末端。 17 拧紧六角螺母，将对中本体中的 调整螺丝固定到位。 18 选择 Go To （前往） ，将插件头移到原点位置， 然后选择 + Jog （ + 微调） ， 微调插件头链…
插件头调校
本文档支持 VCD/ 排序机。
第
48
页，共
88
页
52986107 修订版 AVCD/排序机调校指南

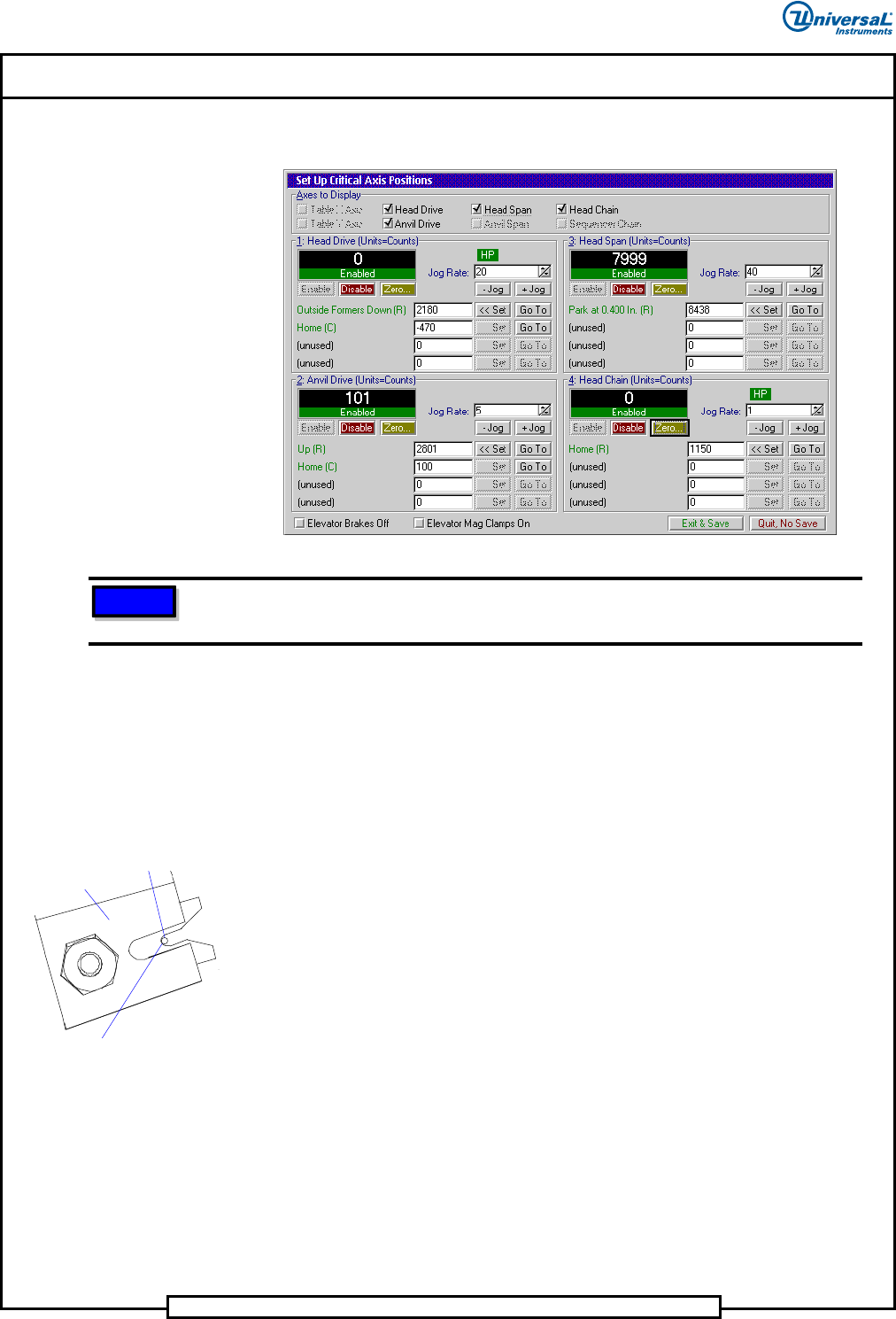

6. 单击 Yes （是）。这会将所有轴归零。随即显示下列屏幕。
7. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击
Head Chain
（插件头链条）
和 Head Drive （插件头驱动）。
8. 选择
Zero （归零），将插件头驱动归零。
9. 选择
Go To （前往），将插件头链条移至原点位置。
10. 将速率设为 1000 计数，然后选择
+Jog （+ 微调），并将链条移动 2000 计
数 （转动 1 个链节）。
11. 在插件头链条的补料位置 （从插件位置回退一个链夹）插入标准销。
12. 选择
-Jog （- 微调），将链条移动 2000 点，使标准销居于对中位置。
13. 选择
Head Drive（插件头驱动）和 +Jog（+ 微调）移动插件头，直至对中爪
刚好开始闭合。对中爪上的对中片应夹合在槽末端。
14 如果对中爪上的对中片夹合在槽末端，则无需任何调整。继续执行第 49页
的 “ 凸轮同步 ”。
如果测量单位不是计数，请右键单击 Rate （速率）字段，并选择 Axis Position in
Counts （按计数显示轴位置）。
Centering
Insert
Gauge
Pin
End of the Slot
Engagement
对中片
标准销
槽末端卡合
注意
插件头调校
第
49
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。

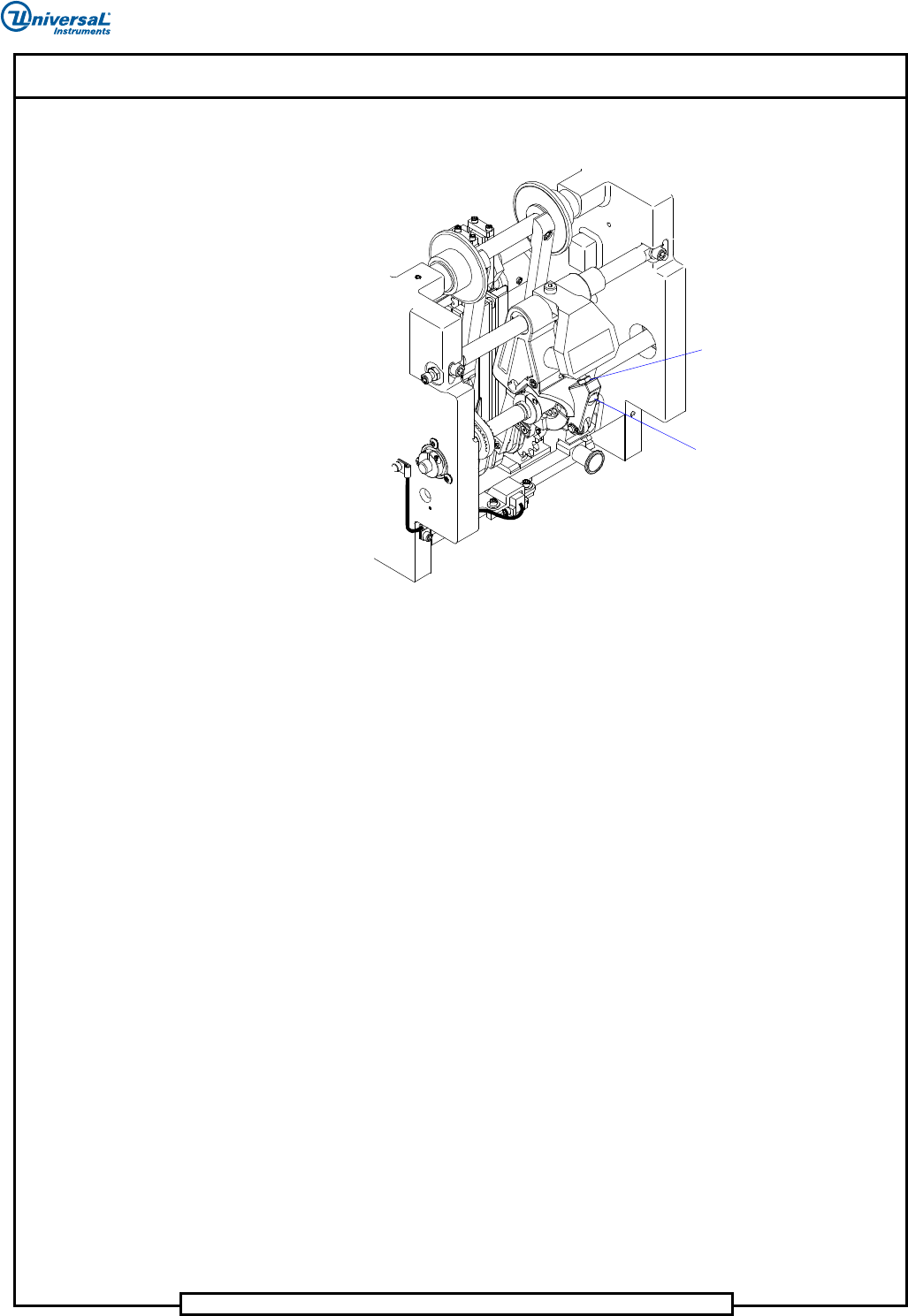

如果对中片没有正确地夹合标准销，则继续此步骤。
15 拧松对中本体中的六角螺母。
16 转动调整螺丝，直至标准销居于对中片上的槽末端。
17 拧紧六角螺母，将对中本体中的调整螺丝固定到位。
18 选择
Go To （前往），将插件头移到原点位置，然后选择 + Jog （+ 微调），
微调插件头链条 2000 点。
19 从插件头链夹中取出标准销。
20 单击
Quit, No Save （退出，不保存）。
21 如果不需要执行其他调校，则退出 IM Diagnostics 功能。
步骤结束。
凸轮同步
目的
此调整旨在设置对中机构同步，以便在元件停在对中位置时执行对中功能。
先决条件
• 凸轮方向
• 对中爪对正
• 对中爪高度调整
Hex Nut
Cap Screw
六角螺母
调整螺丝
插件头调校
本文档支持 VCD/ 排序机。
第
50
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
• 对中爪向内调整
调整步骤

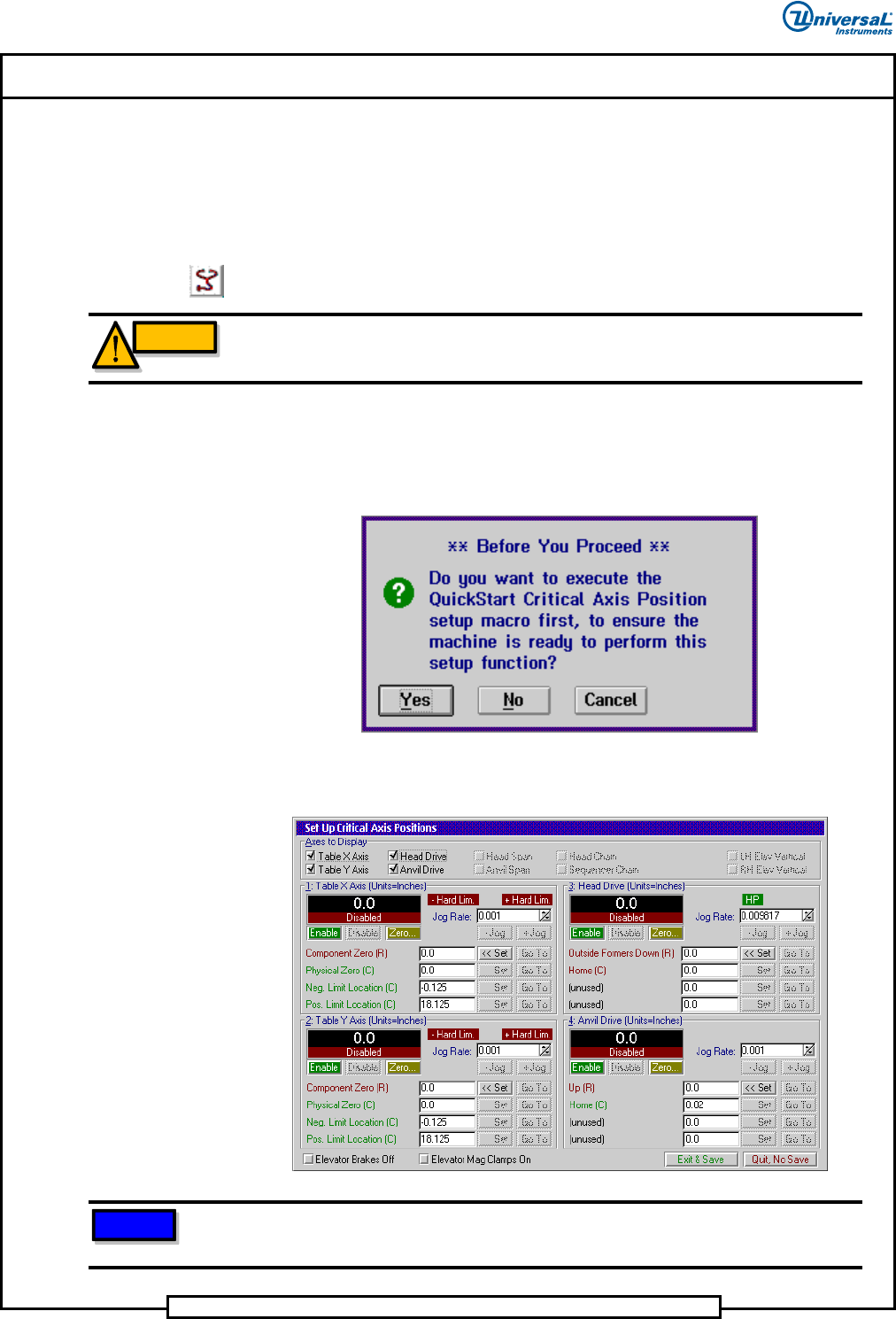

1. 按下 STOP 按钮。
2. 按照 《
操作参考手册
》中的详细说明按下机器急停开关。
3. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
4. 松开机器急停开关并按下
INTLK RESET 按钮。
5. 在 IM Diagnostics 完成初始化后，选择：
Machine Set Up （机器调校） >
Critical Axis Positions （主轴位置）
。随即显示下列消息。
6. 单击
Yes （是）。这会将所有轴归零。随即显示下列屏幕。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免造
成人身伤害和设备损坏。
如果测量单位不是计数，请右键单击 Rate （速率）字段，并选择 Axis Position in
Counts （按计数显示轴位置）。
警告
注意
