插件头调校
本文档支持 VCD/ 排序机。
第
44
页，共
88
页
52986107 修订版 AVCD/排序机调校指南

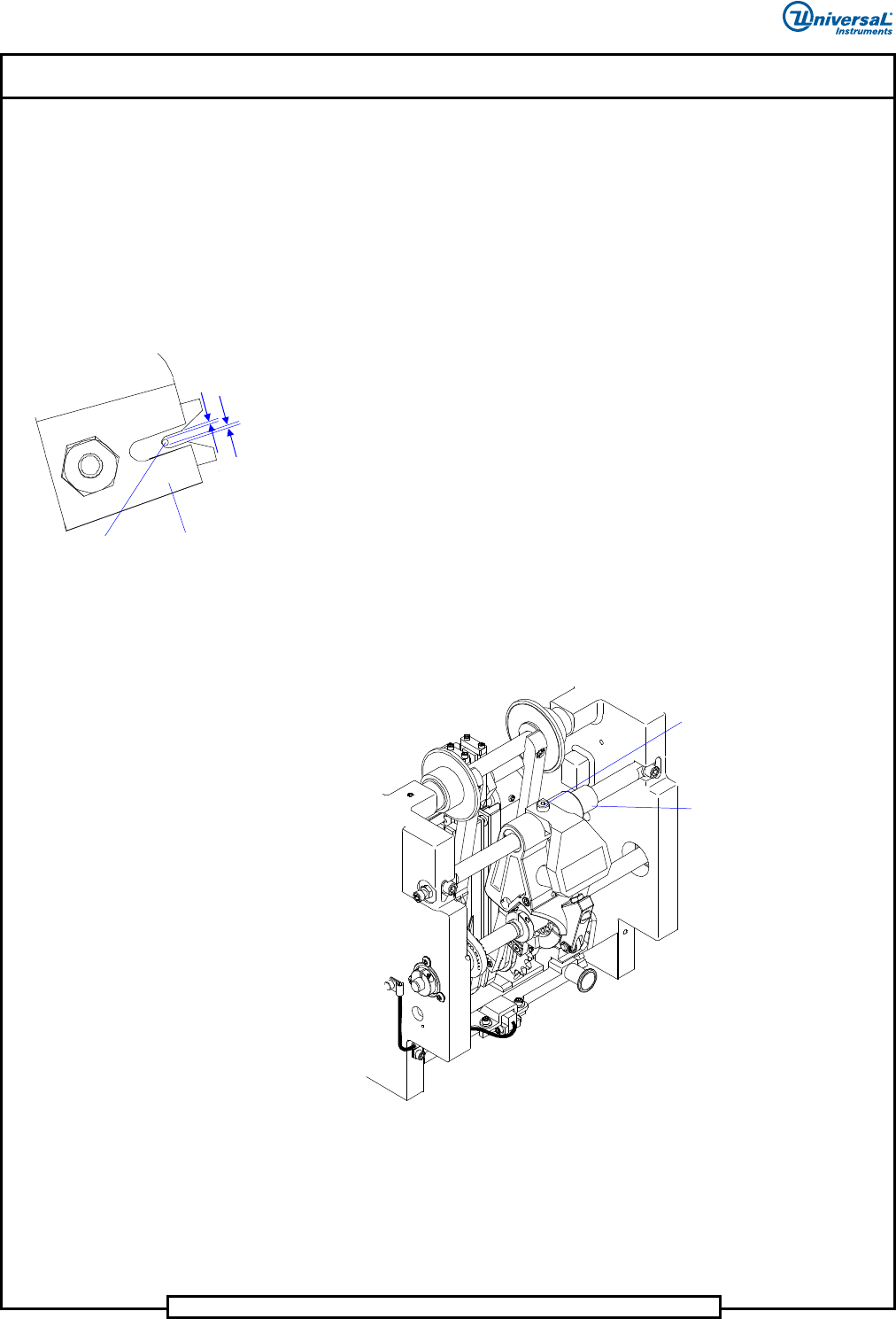

3. 将 1/4 英寸内六角扳手放在刀具本体之间，手动闭合插件头跨距轴，直至
内六角扳手固定到位。
4. 确保内六角扳手两侧的间隙相等。如果间隙不相等，则拧松用于固定对中
本体组件的 2 颗凹头螺丝。
5 拧松对中本体轴两端的六角螺母，然后调整螺丝，使对中爪相对刀具本体
对中。在为对中本体组件对中时，使用固定在刀具本体之间的 1/4 英寸内
六角扳手作为视觉指示。拧紧六角螺母。
6 在将对中本体组件对中后，相对对中本体轴的两端分别调整顶升螺丝。将
其中一颗顶升螺丝拧松 1/4 圈，形成 .005 - .010 in. (0,1mm - 025mm) 的间
距，以便在保持对中调整的同时，轻松地拆卸和安装对中本体组件。
7 拧紧两颗六角螺母，将顶升螺丝固定到位。
8 手动张开刀具本体并取出内六角扳手。
步骤结束。
对中爪高度调整
目的
此步骤旨在调整对中爪的高度，使对中爪在插件头链条的对中位置正确地卡合
元件。
专用工具
标准销 （.039 英寸直径 - 40968505）
检查扳手两侧的间距
是否相等
1/4 in. 内六角扳手
对中爪
Centering Cam Assembly
Centering Drive Belt
Collar Clamp
Ball Bearing
Centering Housing Assembly
Socket Head
Cap Screws
Jacking Screw
Hex Nut
六角螺母
调整螺丝
卡环
对中传动皮带
对中凸轮组件
滚珠轴承
对中外壳组件
凹头螺丝
插件头调校
第
45
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
调整步骤
1. 按下 STOP 按钮。
2. 按照 《
操作参考手册
》中的详细说明按下机器急停开关。
3. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
4. 松开机器急停开关并按下
INTLK RESET 按钮。
5. 在 IM Diagnostics 完成初始化后，选择：
Machine Set Up （机器调校） >
Critical Axis Positions （主轴位置）
。随即显示下列消息。
6. 单击
Yes （是）。这会将所有轴归零。随即显示下列屏幕。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免造
成人身伤害和设备损坏。
如果测量单位不是计数，请右键单击 Rate （速率）字段，并选择 Axis Position in
Counts （按计数显示轴位置）。
警告
注意
插件头调校
本文档支持 VCD/ 排序机。
第
46
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
7. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击 Head Chain
（插件头链条）
和 Head Drive （插件头驱动）。
8. 选择
Zero （归零），将插件头驱动归零。
9. 在链条驱动行选择
Go To （前往）原点位置，使链条位于 V 形槽以下。
10. 将速率设为 1000 计数，然后选择
+Jog （+ 微调），并将链条移动 2000 计
数 （转动 1 个链节）。
11. 在插件头链条的补料位置 （从插件位置回退一个链夹）插入标准销。
12. 选择
-Jog （- 微调），将链条移动 2000 计数，使标准销居于对中位置。
13. 选择
Head Drive（插件头驱动）和 +Jog（+ 微调）移动插件头驱动，直至对
中爪刚好开始闭合。对中爪上的对中片应均等地夹合标准销。
14. 如果对中爪上的对中片均等地夹合标准销，则无需任何调整。继续执行
第 47 页的 “ 对中爪向内调整 ”。
如果对中爪没有均等地卡合标准销，则继续此步骤。
15. 拧松用于将偏心轮固定到枢轴的固定螺丝。
16. 旋转偏心轮，直至对中爪均等地夹合标准销。
17. 拧紧用于将偏心轮固定到枢轴的固定螺丝。
18 选择
Go To （前往），将插件头驱动移到原点位置，然后选择 + Jog （+ 微
调）
，正向微调插件头链条 2000 计数。
19 从插件头链夹中取出标准销。
20 单击
Quit, No Save （退出，不保存）。
Centering
Insert
Gauge
Pin
Equal
Spacing
等间隙
对中片
标准销
Eccentric
Shoulder
Screw
固定螺丝
偏心轮
