插件头调校 第 35 页，共 88 页 VCD/ 排序机调校指南 52986107 修订版 A 本文档支持 VCD/ 排序机 。 10 在确认外成型器的下方位置后， 单击 Outside For mers Down （外成型器 下方） 行中的 Set （设置） 按钮。 11 选择 Exit & Save （退出并保存） ，以保 存设置并退出 Set Up Critical Axis Positions （调校主轴位置）屏幕。 1…
插件头调校
本文档支持 VCD/ 排序机。
第
34
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
4. 选择 IM Diagnostics 图标。等待启动 IM Diagnostics。
5. 松开机器急停开关并按下
INTLK RESET 按钮。
6. 在 IM Diagnostics 完成初始化后，选择下列选项：
Machine Setup （机器调
校） > Critical Axis Positions （主轴位置）
。随即显示下列消息。
7. 单击
Yes（是）。这会将所有轴归零。随即显示 Set Up Critical Axis Positions
（调校主轴位置）屏幕。
8. 使用 5/16 内六角扳手手动旋转驱动轴，使外成型器刚好接触到切刀并完全
降下。压缩弹簧开始压缩时表明外成型器已完全降下。
9. 在观察位置显示的同时升高和降低刀具。确认在每次降低外成型器时，
字段中的计数变化不超过三个计数。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免
造成人身伤害和设备损坏。
如果测量单位不是计数，请右键单击 Rate （速率）字段，并选择 Axis Position in
Counts （按计数显示轴位置）。
Compression
Spring
Outside Former
Tooling Housing
Shear Blade
刀套
切刀
外成型器
压缩弹簧
警告
插件头调校
第
35
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
10 在确认外成型器的下方位置后，单击 Outside Formers Down （外成型器
下方）行中的 Set （设置）按钮。
11 选择
Exit & Save （退出并保存） ，以保存设置并退出 Set Up Critical Axis
Positions （调校主轴位置）屏幕。
12 如果不需要执行其他调校，则退出 IM Diagnostics 功能。
步骤结束。
插件头高度调整
目的
此步骤旨在设置刀具与正在加工的板之间的间距。
先决条件
插件头驱动位置调校
砧座高度调整
调整步骤
1. 按下 STOP 按钮。
2. 按照操作手册中的详细说明按下机器急停开关。
3. 从 X-Y 工作台拆下工装板夹具 （如果已安装）。
4. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
5. 松开机器急停开关并按下
INTLK RESET 按钮。
6. 在 IM Diagnostics 完成初始化后，选择：
Machine Setup（机器调校）> Critical
Axis Positions （主轴位置）
。随即显示下列消息。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免
造成人身伤害和设备损坏。
警告
插件头调校
本文档支持 VCD/ 排序机。
第
36
页，共
88
页
52986107 修订版 AVCD/排序机调校指南

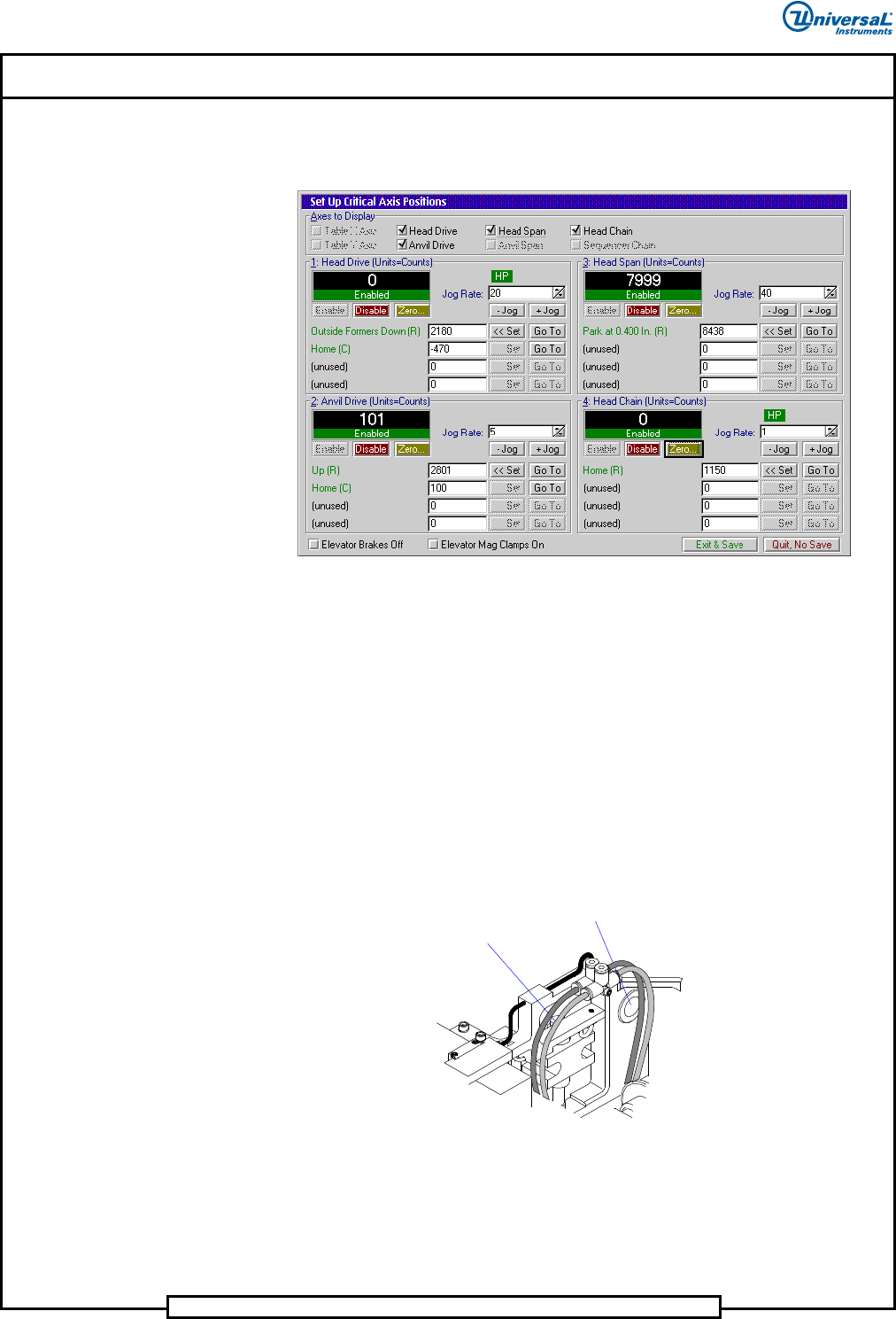

7. 单击 Yes（是）。这会将所有轴归零。随即显示 Set Up Critical Axis Positions
（调校主轴位置）屏幕。
8. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，选择
Head Drive
（插件头驱动） > Zero（归零）
，然后选择 Outside Formers Down（外成型
器下方）行的
Go To （前往）。
9. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，选择
Anvil Drive
（砧座驱动） > Enable（启用）
，然后选择 Up（上位）行的 Go To（前往）。
10. 检查外成型器底部与砧座顶部之间的间隙。如果该尺寸等于板标称厚度加
上 0,23mm +/- 0,025mm (.009 +/- .001 in.)，则无需调整。否则，继续下列
步骤。
11. 拧松用于将插件头固定到安装板的四颗螺丝，以便在转动高度调整顶升螺
丝时，能够在安装板上垂直移动插件头。
12 通过顺时针旋转高度调节螺丝，将插件头降到所需的设置以下。
13 通过逆时针旋转高度调整螺丝提升插件头，直至获得比步骤 11 中计算的
尺寸小 0,05mm (.002 in.) 的尺寸。拧紧上部螺丝后，将获得步骤 11 中的计
算尺寸。
Four head
mounting screws
Jacking Screw
顶升螺丝
四颗插件
头固定螺丝
