排序机 / 送料器 （分配头）调校 第 25 页，共 88 页 VCD/ 排序机调校指南 52986107 修订版 A 本文档支持 VCD/ 排序机 。 b. 将灵敏度微调器逆时针旋转到底 ，使灵敏度降至最低。 c. 顺时针旋转灵敏度微调器，直至操作指示灯 （红色 LED ）亮起。记录 指示器的位置，此位置称为 A 点。 d. 手动移动排序机链条， 直至小标准销能够滑过坡道中的小孔以及链条的 V 形凹槽之间。可在驱动轴上使用 一把 5/…
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
24
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
• 将输出选择器开关设为 L. ON
3 传感器将使用灵敏度微调器和指示灯进行调整。
灵敏度微调器是一个 8 圈电位计。转动微调器一圈会将指针位置更改一个
指示刻度分量。
顺时针旋转微调器会提高灵敏度，逆时针旋转则会降低灵敏度。
指示灯指示了灵敏度微调器的当前位置。
4 调整传感器时，进入下一个步骤之前，分别对两个传感器执行每个步骤。
使用下列步骤调整传感器。
a. 接通机器电源，但不要松开机器急停开关。按照《
操作参考手册
》中的详
细说明，确保机器处于关机状态，不会为排序机链条驱动马达提供动力。
Operation indicator (Red LED):
ON when the control
output is activated
Indicator:
Indicates the current position of the
sensitivity adjustment trimmer
Stable operation indicator (Green LED):
Lights when a suf?cient light quantity is received.
Sensitivity adjustment trimmer:
8-turn trimmer. Turning the trimmer clockwise
increases the sensitivity.
FINE/TURBO
selector switch
Set to: FINE
Output timer
selector switch
Set to: OFF
Output selector switch
Set to: L. ON
DARK ON
TURBO:
Ultra-long detecting
distance
Output
OFF - delay = 40 ms
Output
ON - delay = 40 ms
Output timer OFF
FINE:
Ultra-high accuracy
LIGHT ON
输出计时器关闭
输出
开启 - 延迟 = 40 ms
输出
关闭 - 延迟 = 40 ms
输出计时器
选择器开关
设为：OFF
灵敏度微调器：
8 圈微调器。顺时针旋转微调器将提
高灵敏度。
稳定操作指示灯 （绿色 LED）：
当获得足够的光通量时亮起。
操作指示灯 （红色 LED）：
在控制输出激活时亮起
指示灯：
指示灵敏度微调器的当前位置
FINE：
超高精度
TURBO：
超长检测距离
输出选择器开关设
为：L. ON
FINE/
TURBO 选择
器开关设为：
LIGHT ON
DARK ON
FS-M1
L. ON
D. ON
OFF
ON.D
OFF.D
TURB
FINE
SENS
MAX
Indicator:
Indicates the current position of the sensitivity
adjustment trimmer.
One turn of the trimmer changes the pointer
position by one division on the indicator scale.
MAX
Sensitivity adjustment trimmer (8-turn):
Turning the trimmer clockwise increases the
sensitivity.
Turning the trimmer counterclockwise decreases
the sensitivity.
MAX （最大）
指示灯：
指示灵敏度微调器的当前位置。
转动微调器一圈会将指针位置更改一
个指示刻度分量。
灵敏度微调器 （8 圈）：
顺时针旋转微调器将提高灵敏度。
逆时针旋转微调器将降低灵敏度。
MIN
A
MIN
（最小）
排序机 / 送料器 （分配头）调校
第
25
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。

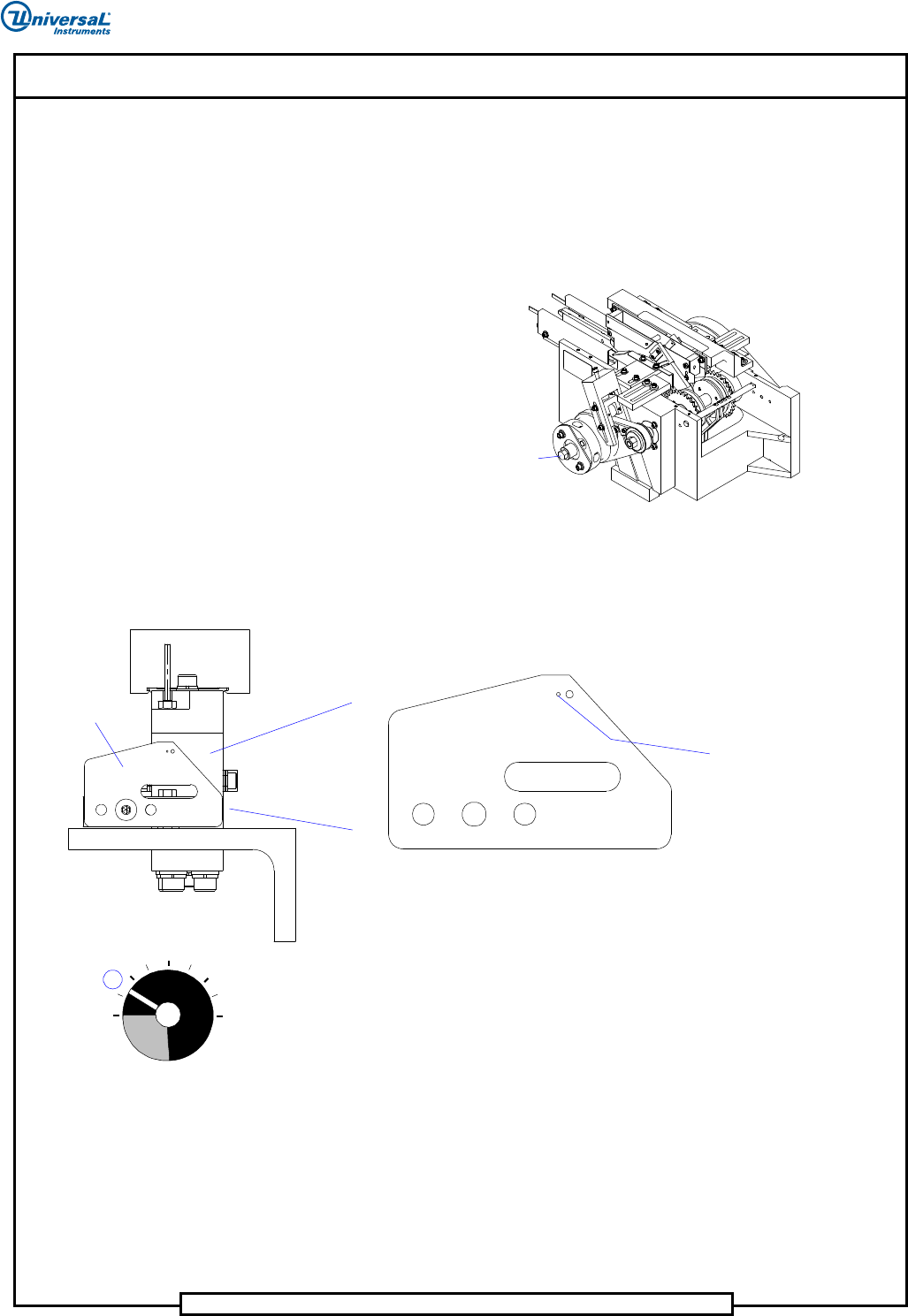

b. 将灵敏度微调器逆时针旋转到底，使灵敏度降至最低。
c. 顺时针旋转灵敏度微调器，直至操作指示灯 （红色 LED）亮起。记录
指示器的位置，此位置称为 A 点。
d. 手动移动排序机链条，直至小标准销能够滑过坡道中的小孔以及链条的
V 形凹槽之间。可在驱动轴上使用一把 5/8 英寸扳手手动移动链条。
e. 将 .015 英寸直径的标准销穿过传感器组件前坡道侧面 2 个孔中较小的
孔，然后穿过后坡道中的孔，使其位于红外线光束的通路中。请注意，
红色 LED 现在处于熄灭状态。
f. 在红色 LED 熄灭时，顺时针旋转灵敏度微调器，直至红色 LED 重新亮
起。记录指示器的位置，此位置称为 B 点。
Chain to Chain
Assembly
Manually turn the chain
using a 5/8 inch wrench here
链到链组件：
在此处使用 5/8 英寸扳手
手动转动链条
Side view of ramp
Insert .015 inch gauge
plug into smaller hole
Sensor Assembly - side view
Ramp
坡道侧视图
将 .015 英寸标准销
插入较小的孔
传感器组件 - 侧视图
坡道
B
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
26
页，共
88
页
52986107 修订版 AVCD/排序机调校指南

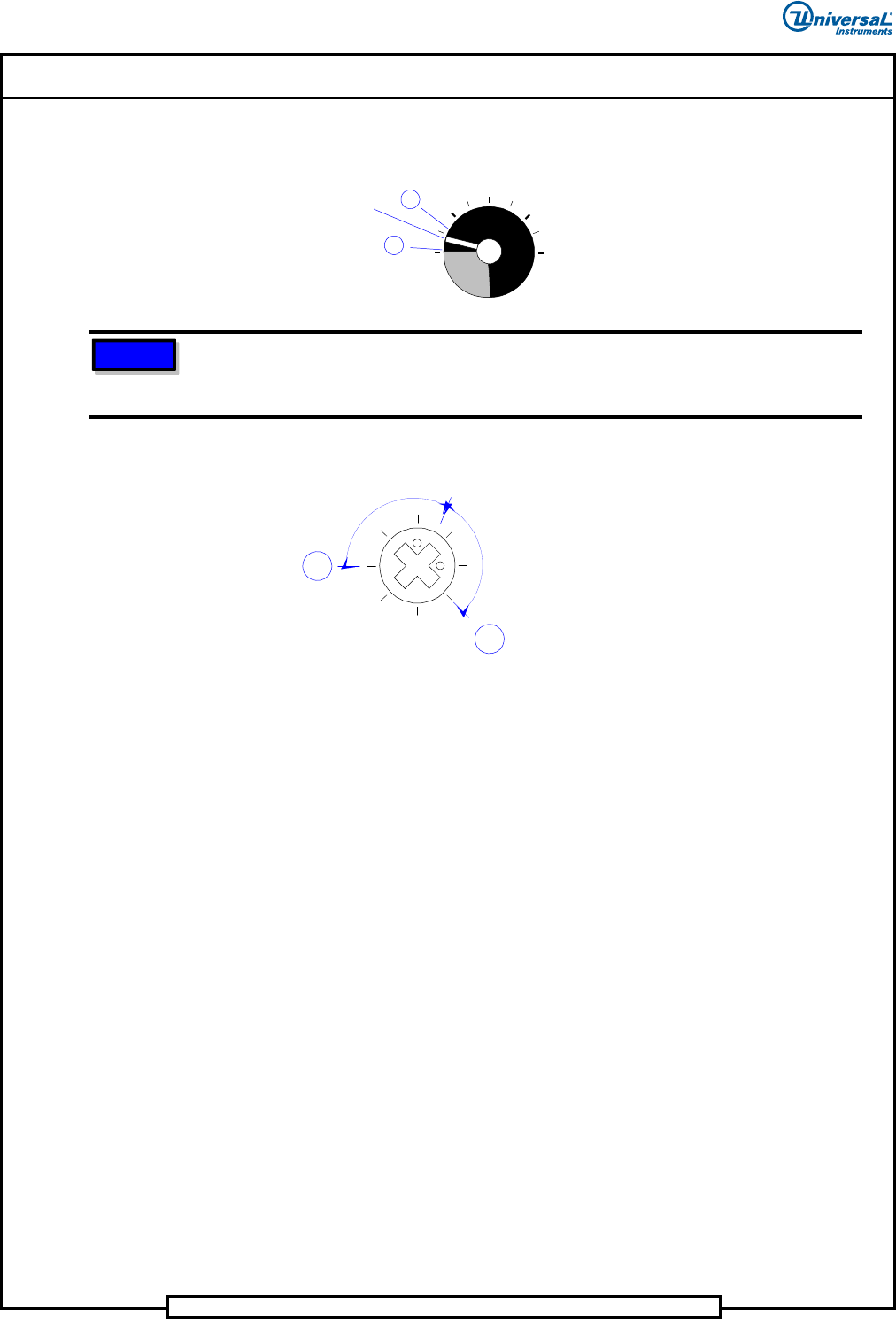

g. 将灵敏度微调器调至 A 点与 B 点中间的某个点。红色 LED 应处于熄灭
状态。如果不是这样，继续逆时针旋转微调器，直至红色 LED 熄灭。
h. 从组件上取下标准销。
5 重新安装在步骤 1 中拆下的前支架导向组件和本体导向组件。
6 装回链到链机箱盖。
步骤结束。
调整排序机链条同步
在送料器与排序机链条之间建立正确的关系。此调整可确保元件正确地进给并
落入排序机链条上正确的顺序位置。
先决条件
• 元件传送同步调整
专用工具
•6 英寸编码器 (45348502)
Optimal
position
B
A
最优位置
如果灵敏度差异小于一个指示刻度分量，则情况比较简单，只需根据灵敏度微调器上
的 A 点和 B 点位置调至中点即可。例如，如果 A 点与 B 点之间的差异为微调器的一
满圈，则最优位置将是微调器的 1/2 圈位置。
Optimal position
B
A
最优位置
注意
