插件头调校 第 33 页，共 88 页 VCD/ 排序机调校指南 52986107 修订版 A 本文档支持 VCD/ 排序机 。 7. 单击 Yes （是） 。这会将所有轴归零。随即显示下列屏幕。 8. 使用 5/16 内六角扳手手动降低插 件头，直至降下外成型器。 9. 选择 Head Span （插件头跨距） ， 然后单击 Enable （启用） 以启用跨距驱动。 10. 将调校工具放在外成型器之间， 并将 Rate （速率） 设为…
插件头调校
本文档支持 VCD/ 排序机。
第
32
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
插件头调校
插件头跨距轴调整
目的
此步骤旨在确保正确地设置插件头跨距轴。
专用工具
调校工具
• （43806307 - 长引脚刀具）
• （43806311 - 标准、 5mm 和 5.5mm 刀具）
调整步骤
1. 按下 STOP 按钮。
2. 按照
操作手册
中的详细说明按下机器急停开关。
3. 检查凸缘和挡环之间是否存在引脚或其他碎屑，并根据需要进行清理。
4. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
5. 松开机器急停开关并按下
INTLK RESET 按钮。
6. 在 IM Diagnostics 完成初始化后，选择下列选项：
Machine Set Up（机器调校）
> Critical Axis Positions （主轴位置）
。随即显示下列消息。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免
造成人身伤害和设备损坏。
警告
插件头调校
第
33
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。

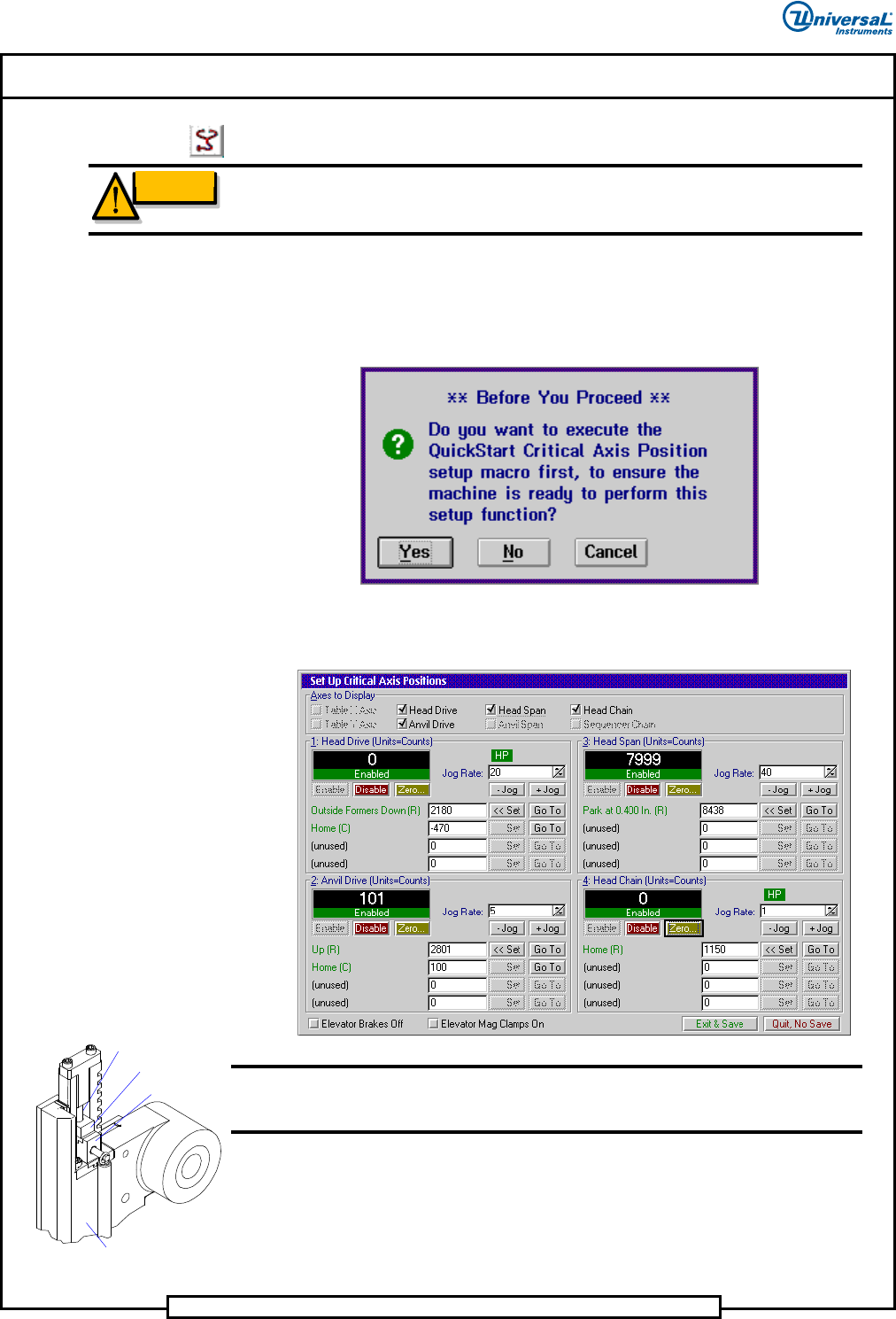

7. 单击 Yes （是）。这会将所有轴归零。随即显示下列屏幕。
8. 使用 5/16 内六角扳手手动降低插件头，直至降下外成型器。
9. 选择
Head Span（插件头跨距），然后单击 Enable（启用）以启用跨距驱动。
10. 将调校工具放在外成型器之间，并将 Rate （速率）设为 .001，然后单击
-
Jog （- 微调）
，直至工具固定到位。单击 + Jog （+ 微调），直至工具从外
成型器掉落下来。单击一次
- Jog （- 微调）。
11. 单击 Park at 0.400 In （在 0.400 英寸处停下） 行中的
Set （设置）按钮。
12. 选择
Exit & Save （退出并保存） ，以保存设置并退出 Set Up Critical Axis
Positions （调校主轴位置）屏幕。
13. 如果不需要执行其他调校，则退出 IM Diagnostics 功能。
步骤结束。
插件头驱动位置调校
目的
在重新组装驱动小齿轮和插件驱动伺服马达后，需要调校插件头驱动主轴
位置。
调整步骤
1. 按下 STOP 按钮。
2. 按照
操作手册
中的详细说明按下机器急停开关。
3. 从 X-Y 工作台拆下工装板夹具 （如果已安装）。
插件头调校
本文档支持 VCD/ 排序机。
第
34
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
4. 选择 IM Diagnostics 图标。等待启动 IM Diagnostics。
5. 松开机器急停开关并按下
INTLK RESET 按钮。
6. 在 IM Diagnostics 完成初始化后，选择下列选项：
Machine Setup （机器调
校） > Critical Axis Positions （主轴位置）
。随即显示下列消息。
7. 单击
Yes（是）。这会将所有轴归零。随即显示 Set Up Critical Axis Positions
（调校主轴位置）屏幕。
8. 使用 5/16 内六角扳手手动旋转驱动轴，使外成型器刚好接触到切刀并完全
降下。压缩弹簧开始压缩时表明外成型器已完全降下。
9. 在观察位置显示的同时升高和降低刀具。确认在每次降低外成型器时，
字段中的计数变化不超过三个计数。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免
造成人身伤害和设备损坏。
如果测量单位不是计数，请右键单击 Rate （速率）字段，并选择 Axis Position in
Counts （按计数显示轴位置）。
Compression
Spring
Outside Former
Tooling Housing
Shear Blade
刀套
切刀
外成型器
压缩弹簧
警告
