非旋转送板系统 - LP 调校 本文档支持 VCD/ 排序机。 第 78 页，共 88 页 52986107 修订版 AV C D / 排序机调校指南 输出桥上的传感器 (1 PS) 用于检测输出桥上的板后缘，以确定何时启 动输出推 杆。必须将此传感器设为当板已 通过输出推杆时检测板后缘。 自左至右 和 自右至左传送方向 输出桥上的传感器 (2 PS) 用于检测板是否已完全退出 输出桥。如果板未能完全退出 输出桥并且传感器保持亮，系统 …
非旋转送板系统 - LP 调校
第
77
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
输出桥上的传感器 (5 PS) 用于检测输出桥上的板后缘，以确定何时启动输出推
杆。必须将此传感器设为当板已通过输出推杆时检测板后缘。
自右至左传送方向
输入桥上的传感器 (5 PS) 用于检测板是否已完全进入输入桥。如果板未能完全
进入输入桥，必须禁止桥升起或降落。必须将传感器设为仅当板完全进入输入
桥时，红色 LED 才会亮。

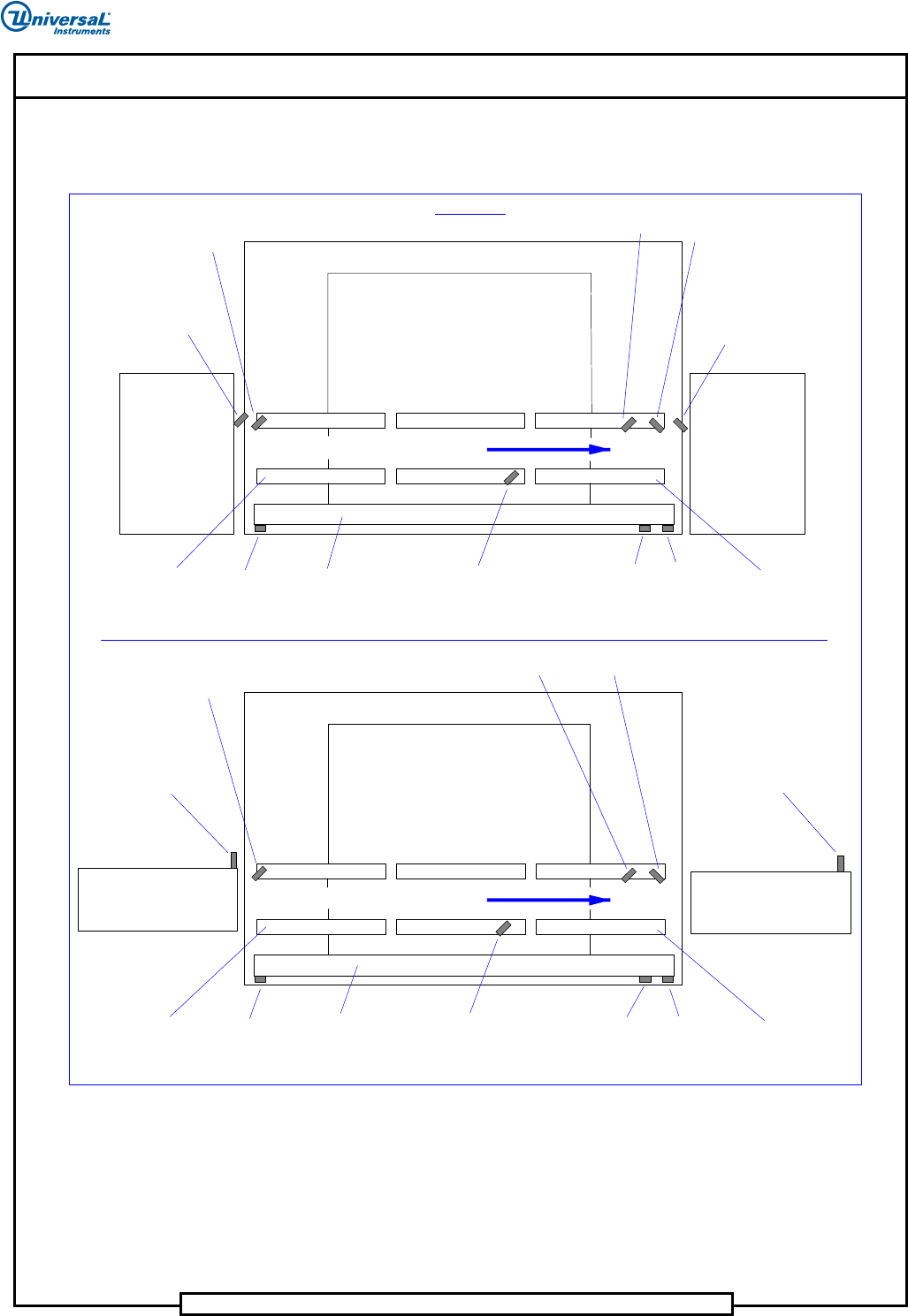

Left to Right
TRANSFER
SENSOR
6PS
5PS
2PS
UPLINE
UNLOADER
LEFT BRIDGE 2LS
TRANSFER
ASSEMBLY
9PS
TRANSFER DIRECTION
Upper Level Transfer Sensor Positions
3LS
1LS
DOWNLINE
LOADER
TRANSFER
SENSOR
RIGHT BRIDGE
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
TRANSFER
SENSOR
6PS
5PS
2PS
TRANSFER
SENSOR
RIGHT BRIDGE
UPLINE
CONVEYOR
DOWNLINE
CONVEYOR
LEFT BRIDGE
2LS
TRANSFER
ASSEMBLY
9PS
3LS
1LS
TRANSFER DIRECTION
Low Level Transfer Sensor Positions
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
左侧桥
2LS
传送组件
9PS
3LS 1LS
右侧桥
下线传送机
传送传感器
非旋转过板式工装板夹
具组件
传送方向
上线传送机
传送传感器
6PS
5PS 2PS
下层传送传感器位置
上层传送传感器位置
左侧桥
2LS
传送组件
9PS
3LS 1LS
右侧桥
下线上板机
传送传感器
非旋转过板式工装板夹
具组件
上线下板机
传送传感器
6PS
5PS
2PS
自左至右
传送方向
非旋转送板系统 - LP 调校
本文档支持 VCD/ 排序机。
第
78
页，共
88
页
52986107 修订版 AVCD/排序机调校指南

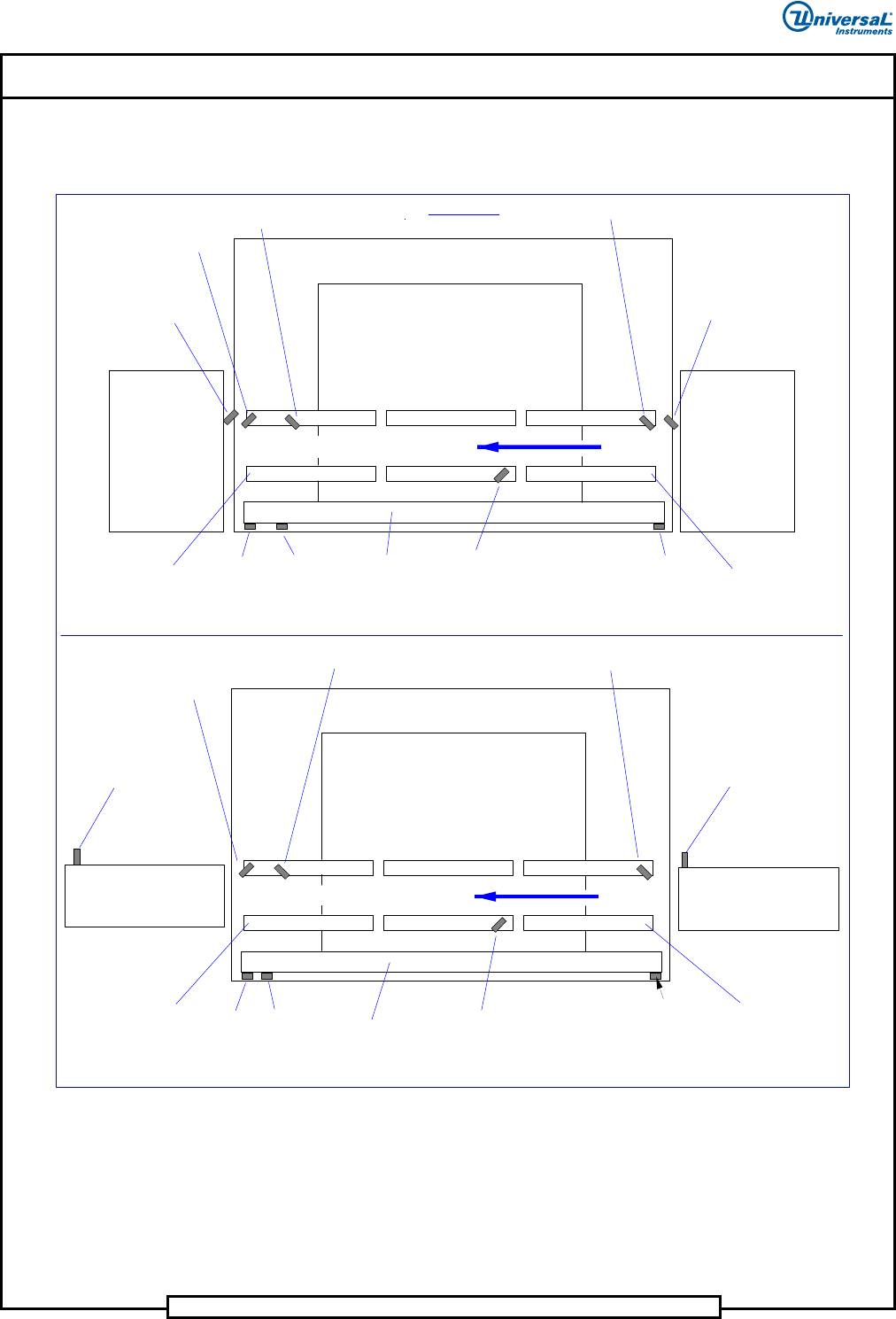

输出桥上的传感器 (1 PS) 用于检测输出桥上的板后缘，以确定何时启动输出推
杆。必须将此传感器设为当板已通过输出推杆时检测板后缘。
自左至右
和
自右至左传送方向
输出桥上的传感器 (2 PS) 用于检测板是否已完全退出输出桥。如果板未能完全退出
输出桥并且传感器保持亮，系统将会禁止输出桥升起或降落。必须将传感器设为仅
当板完全退出输出桥时，红色 LED 才会灭。此传感器还会重置 SMEMA 界面。
Upper Level Transfer Sensor Positions
DOWNLINE
LOADER
UPLINE
UNLOADER
2PS
1PS 5PS
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
TRANSFER
SENSOR
TRANSFER
SENSOR
RIGHT BRIDGE
1LS
9PS
3LS
2LS
LEFT BRIDGE
TRANSFER DIRECTION
TRANSFER
ASSEMBLY
Lower Level Transfer Sensor Positions
TRANSFER DIRECTION
TRANSFER
SENSOR
TRANSFER
SENSOR
DOWNLINE
CONVEYOR
UPLINE
CONVEYOR
RIGHT BRIDGELEFT BRIDGE
TRANSFER
ASSEMBLY
2LS
3LS 9PS
1LS
2PS
1PS
5PS
NON ROTATE PASS THRU
WORKBOARD HOLDER
ASSEMBLY
Right to Left
上层传送传感器位置
下层传送传感器位置
左侧桥
2LS
3LS
传送组件
9PS
1LS
右侧桥
上线传送机
下线传送机
传送传感器
传送传感器
非旋转过板式工装板夹
具组件
1PS
2PS
5PS
传送方向
左侧桥
2LS
3LS
9PS
1LS
右侧桥
传送组件
上线下板机下线上板机
传送传感器
传送传感器
2PS
1PS 5PS
非旋转过板式工装板夹
具组件
传送方向
自右至左
非旋转送板系统 - LP 调校
第
79
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。

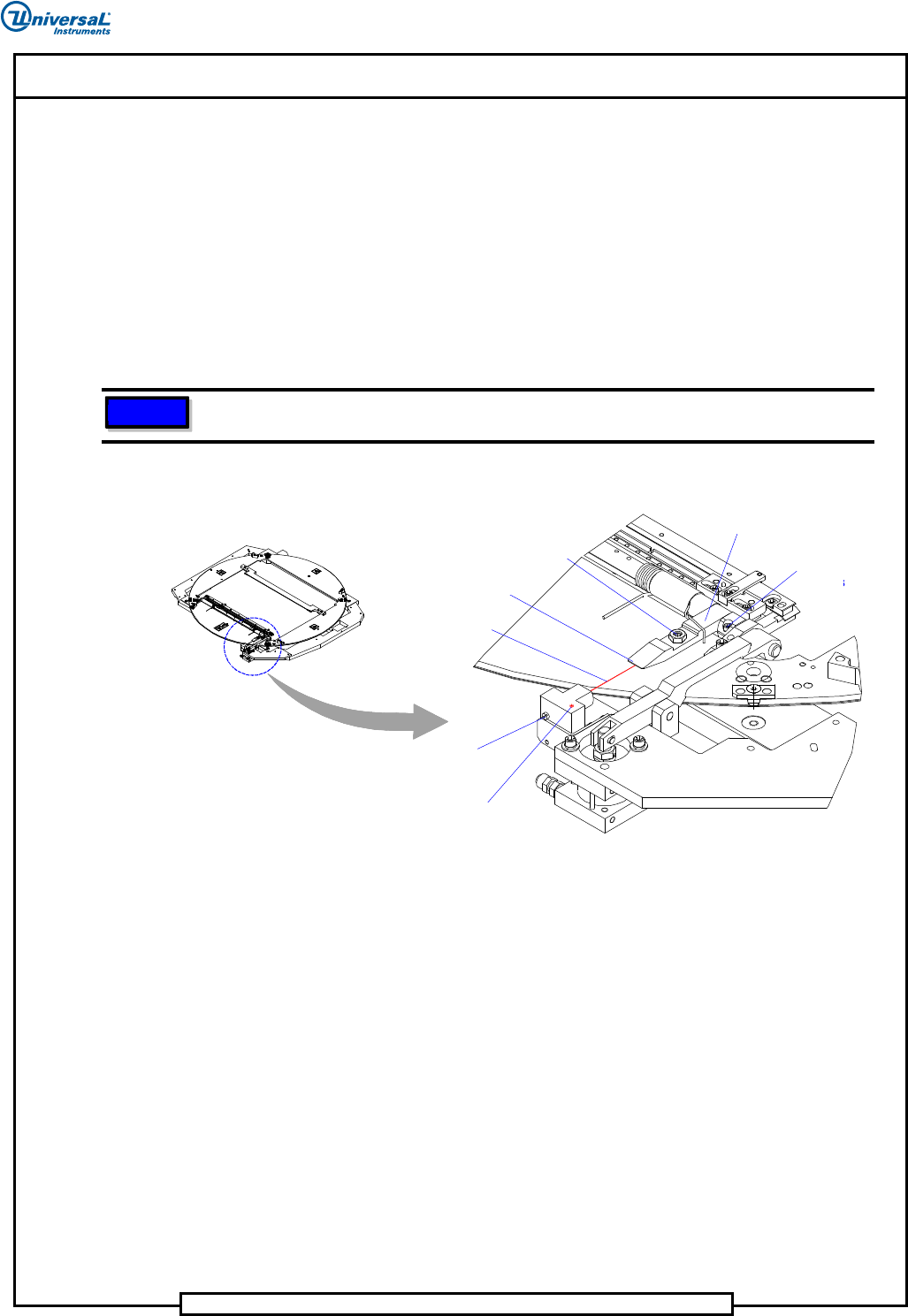

板定位调整 (9PS)
触发块组件上的板定位传感器 (9 PS) 用于检测定位销是否已正确卡入板定位
孔。如果定位销未能正确卡入定位孔并且传感器仍保持激活状态，系统将禁止
桥升起或启动插件过程，并引发传送错误。如果定位销撞击到板，或在没有板
出现的情况下在正确位置之外转动，则表明定位销位置错误。必须将传感器设
为当定位销卡入板中的定位孔时，红色 LED 点亮。
当板厚度或定位孔尺寸发生变化时，需要调整定位销传感器。如果发生以上任
一情况，请按下列步骤调整定位销传感器。
1. 将生产板插入工装板夹具，并确保定位销正确地卡入定位孔。
2. 通过顺时针旋转传感器靶高度调整螺丝提升传感器靶，直至红色 LED 灭。
3 在计数旋转圈数的同时，逆时针旋转传感器靶高度调整螺丝，将传感器靶
降至传感器光束范围以外，直至红色 LED 再次灭。
4 通过将高度调整螺丝顺时针旋转第 3 步中所计圈数的一半，提升传感器靶
的高度。
5 调整传感器的灵敏度。逆时针旋转传感器上的螺丝，直至红色 LED 熄灭，
然后顺时针旋转该螺丝，直至红色 LED 刚好亮。
6 拧松卡环上的螺丝。旋转卡环，直至弹簧销接触到遮光臂的平面，然后拧
紧卡环上的螺丝。
7 旋转传感器靶高度调整螺丝，直至该螺丝与螺母顶部平齐，然后将六角螺
母锁紧到遮光臂。在拧紧螺母后，确保调整螺丝保持与六角螺母平齐。
8 通过错误地卡入定位销 （如前所述）来验证设置。在两种情况下，红色
LED 都应保持熄灭状态。正确地卡入定位销，确保传感器上的红色
LED 亮。
步骤结束。
传感器靶是遮光臂上的一个特色。
传感器靶高度调整螺丝和
六角螺母
传感器靶
传感器光束
（不可见光）
传感器灵敏度调整螺丝
传感器红色 LED
遮光臂
卡环
螺丝
注意
