气动调校 第 81 页，共 88 页 VCD/ 排序机调校指南 52986107 修订版 A 本文档支持 VCD/ 排序机 。 3. 在 IM Diagnostics 屏幕中，选择： Mach ine Setup （机器调校） > Board Handling System （送板系统） 。随即显示下列消息。 4. 选择 Yes （是） 执行 BHS 调校宏。 5. 调校宏的执行完成后，将会显示 Board Hand ler Se…
气动调校
本文档支持 VCD/ 排序机。
第
80
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
气动调校
送板系统中的气动控件和调节器在出厂前已设置为实现最优系统功能，因此不
需要进行任何调整。如果因为任何原因必须更换或调整这些控件和 / 或调节器，
请参考下列调整步骤。
先决条件
• 已执行送板系统传感器调整。
• 使用 IM Diagnostics 执行下列送板系统调校步骤。
– 调整桥升 / 降同步
– 调整传送伸出慢速同步
– 调整传送伸出快速同步
– 运行 BHS （送板系统）并测量总时间
调整桥升 / 降同步
有 4 项桥同步调整。
• 左侧桥上升
• 左侧桥下降
• 右侧桥上升
• 右侧桥下降
以上每项调整的方法相同，只是目标值不同。
目的
这些步骤旨在调整桥的上升和下降流量控件，使桥能够在预定义的时间范围内
升高和降落。
要调整桥升 / 降同步：
1. 通过在 IM-UPS 主屏幕中选择 IM Diagnostics 图标打开 IM Diagnostics。
2. 松开机器的急停开关并按下
INTLK RESET。
CAUTION
将流量控件设置过高的速率可能导致送板系统和正在加工的板发生损坏。
小心
气动调校
第
81
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
3. 在 IM Diagnostics 屏幕中，选择：Machine Setup （机器调校） > Board
Handling System （送板系统）
。随即显示下列消息。
4. 选择
Yes （是）执行 BHS 调校宏。
5. 调校宏的执行完成后，将会显示 Board Handler Setup （送板系统调校）屏
幕，并且机器已准备好执行调校步骤。
6. 选择
Clear Results （清除结果）按钮重置所有 BHS 同步数据。未执行此步
骤可能导致后续步骤显示无效数据。
7. 在 Setup Mode（调校模式）下拉列表中，选择
Zero X/Y Table and Move to
BHS Park
（归零 X/Y 工作台并移至 BHS Park（送板系统停止位置））。这
将正确地定位转台，以便执行送板调校。
8. 在 Setup Mode （调校模式）下拉列表中，选择
Adjust Bridge Up/Down
Timing
（调整桥升 / 降同步）。
CAUTION
在使用 Zero （归零）按钮将 X 和 Y 轴归零时务必非常小心。使用这些按钮时，软件
不会自动检查是否存在机械冲突。
小心
气动调校
本文档支持 VCD/ 排序机。
第
82
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
9. 在 Setup Controls （调校控制）组中，选择 Start （开始）按钮。桥开始上
升和下降。在桥上升和下降的过程中观察指示器。
10. 完成几个动作循环后，选择
Stop （停止）。
查看屏幕底部显示区域内的
Actual Value （实际值）显示。有关允许的值，
请参考下表。
• 如果任何值超出了允许的范围，则需要调整相应的机构。转至步骤 11。
• 如果所有值都在允许的范围以内，则无需任何调整，调整过程完成。
11. 将
OPERATING MODE （操作模式）键转至 MAINTENANCE （维修）位置。
12. 打开机盖。
13. 按下列步骤调整每个机构的桥滑轨上的流量控件。
• 顺时针旋转流量控制螺丝可减小速度值。
• 逆时针旋转流量控制螺丝可增大速度值。
• 右侧桥的流量控件位于右侧桥滑轨上。
14 关闭机盖。
15 将 OPERATING MODE （操作模式）键转至
NORMAL （正常）位置。
16 重复 9 到 15，直至每个显示值都在容差范围内，并且每个图表中央的弹力
球指示器均显示绿色。
步骤结束。
WARNING
为预防人身伤害，切勿在机器运动时进行调整。在进行调整之前先停机。
Bridge Up L
（左侧桥上
升）
Bridge Dn L
（左侧桥下
降）
Bridge Up R
（右侧桥上
升）
Bridge Dn R
（右侧桥下
降）
可接受的范围
（毫秒）
600 - 700 300 - 400 600 - 700 300 - 400
如果在运行 IM Diagnostics 自动操作时将 OPERATING MODE （操作模式）键切换
至 MAINTENANCE （维修）位置，机器将在完成当前动作循环后停机。

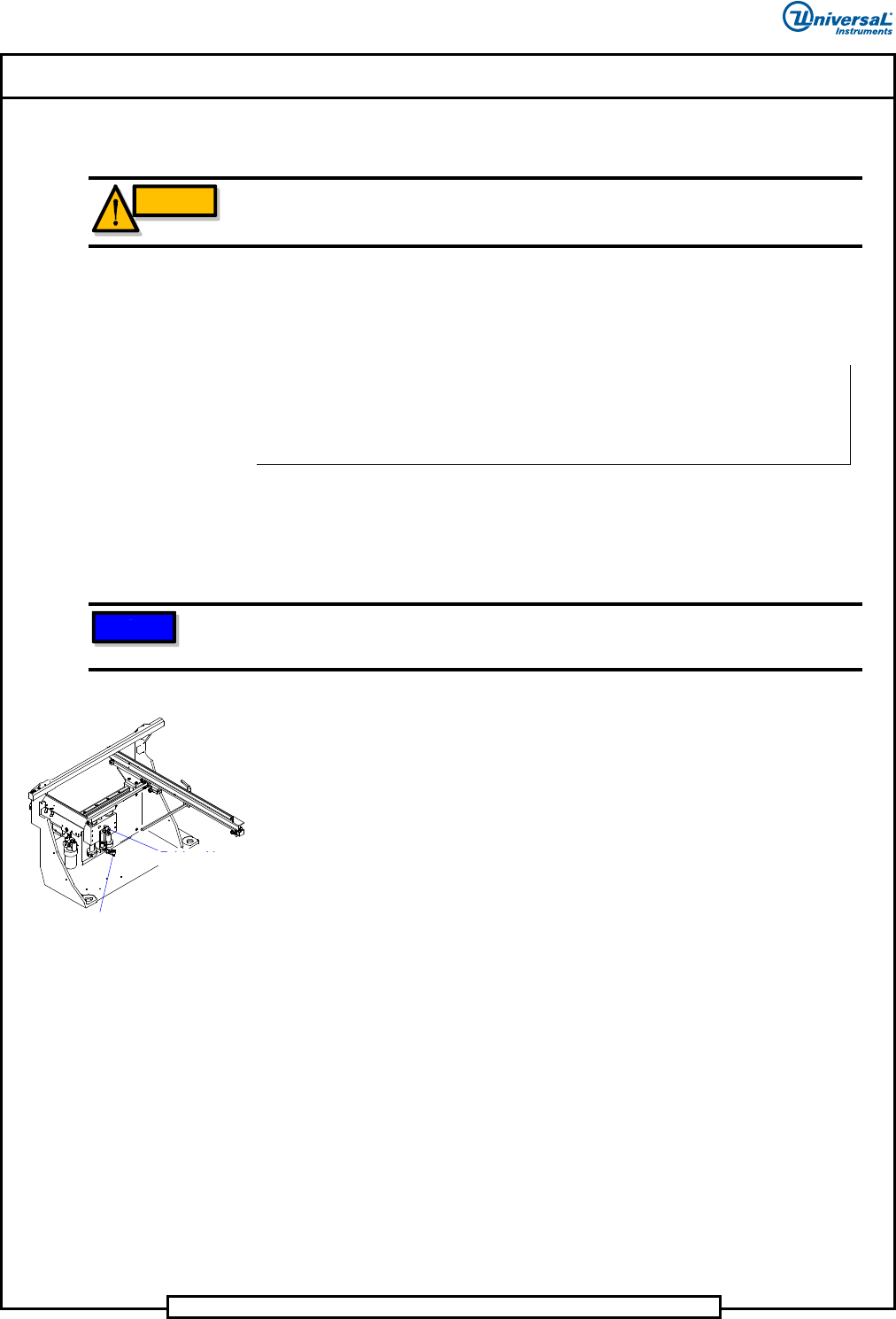

（显示左侧桥）
桥下降流量控制螺丝
桥上升流量
控制螺丝
警告
注意
