排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
26
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
g. 将灵敏度微调器调至 A 点与 B 点中间的某个点。红色 LED 应处于熄灭
状态。如果不是这样，继续逆时针旋转微调器，直至红色 LED 熄灭。
h. 从组件上取下标准销。
5 重新安装在步骤 1 中拆下的前支架导向组件和本体导向组件。
6 装回链到链机箱盖。
步骤结束。
调整排序机链条同步
在送料器与排序机链条之间建立正确的关系。此调整可确保元件正确地进给并
落入排序机链条上正确的顺序位置。
先决条件
• 元件传送同步调整
专用工具
•6 英寸编码器 (45348502)
Optimal
position
B
A
最优位置
如果灵敏度差异小于一个指示刻度分量，则情况比较简单，只需根据灵敏度微调器上
的 A 点和 B 点位置调至中点即可。例如，如果 A 点与 B 点之间的差异为微调器的一
满圈，则最优位置将是微调器的 1/2 圈位置。
Optimal position
B
A
最优位置
注意
排序机 / 送料器 （分配头）调校
第
27
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
• 模块对正板 (48171401)
要调整排序机链条同步，请执行下列操作：
1. 执行归零步骤，将排序机链条归零。
2. 拆下位置 8、 9 和 10 处的送料器。
3. 用直尺在送料器 11 处测量从切刀组件的前边缘到下一个链条凸起高点之
间的 A 尺寸。参考以下图示。
4 如果
A 尺寸介于 .390 到 .410 in. （9,9 到 10,4 mm）之间，则无需调整，继
续执行 Step 10 on page 28。如果 A 尺寸不在指定的范围以内，则继续执行
步骤 5。
5 从最后一个排序模块的末端拆下排序机急停开关组件。
6 拧松正在调整的模块之间的固定支架。使用一把 3/4 英寸扳手均衡地调整
模块上的螺栓，以达到指定的 A 尺寸。
a. 如果 A 尺寸小于指定的范围，则需要朝远离插件主机的方向移动模块。
逆时针旋转螺栓。
CAUTION
不要试图使用排序机链条驱动组件上的编码器来调整排序机链条。这会导致元件传送
错误并降低插件的可靠性。
如果 A 尺寸降至 .300 in. (7,62 mm)，则会严重影响机器可靠性。

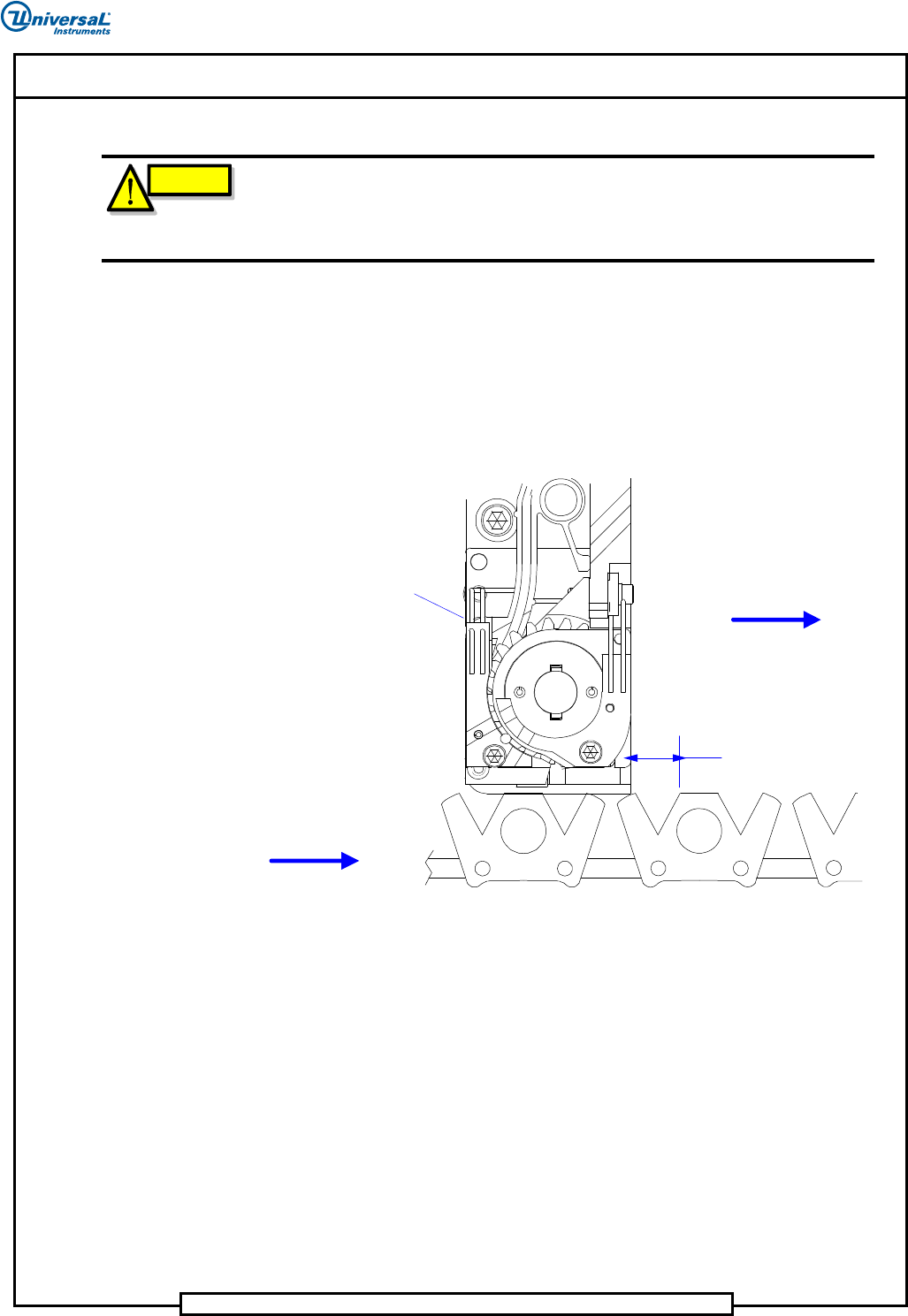

Sequencer Chain Timimg
Front of Machine
Direction of Chain
Movement
Dimension A
.390 - .410 inch
(9,9 - 10,4mm)
Dispensing Head 11
分配头 11
链条运动方向
机器前面
排序机链条同步
A 尺寸
.390 - .410 in.
(9,9 - 10,4mm)
小心
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
28
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
b. 如果 A 尺寸大于指定的范围，则需要朝靠近插件机方向移动模块。顺时
针旋转螺栓。
7 上紧模块之间的固定支架。用手沿逆时针方向预紧螺栓。
8 按照图示，将位于最后一个排序模块后部的链条张紧器调整为 1.54 in.
(39,12 mm)。
9 确认 A 尺寸仍符合规格。使用模块对正板 (48171401) 验证这些模块已经对
正。
10 为每个后续模块重复步骤 2 到 9。拆下 3 个送料器并测量 A 尺寸。例如，
在第二个模块上，拆下送料器 28、 29 和 30 并测量送料器 31 的 A 尺寸。
11 在调整好所有模块后，安装急停开关组件和拆下的所有送料器。
步骤结束

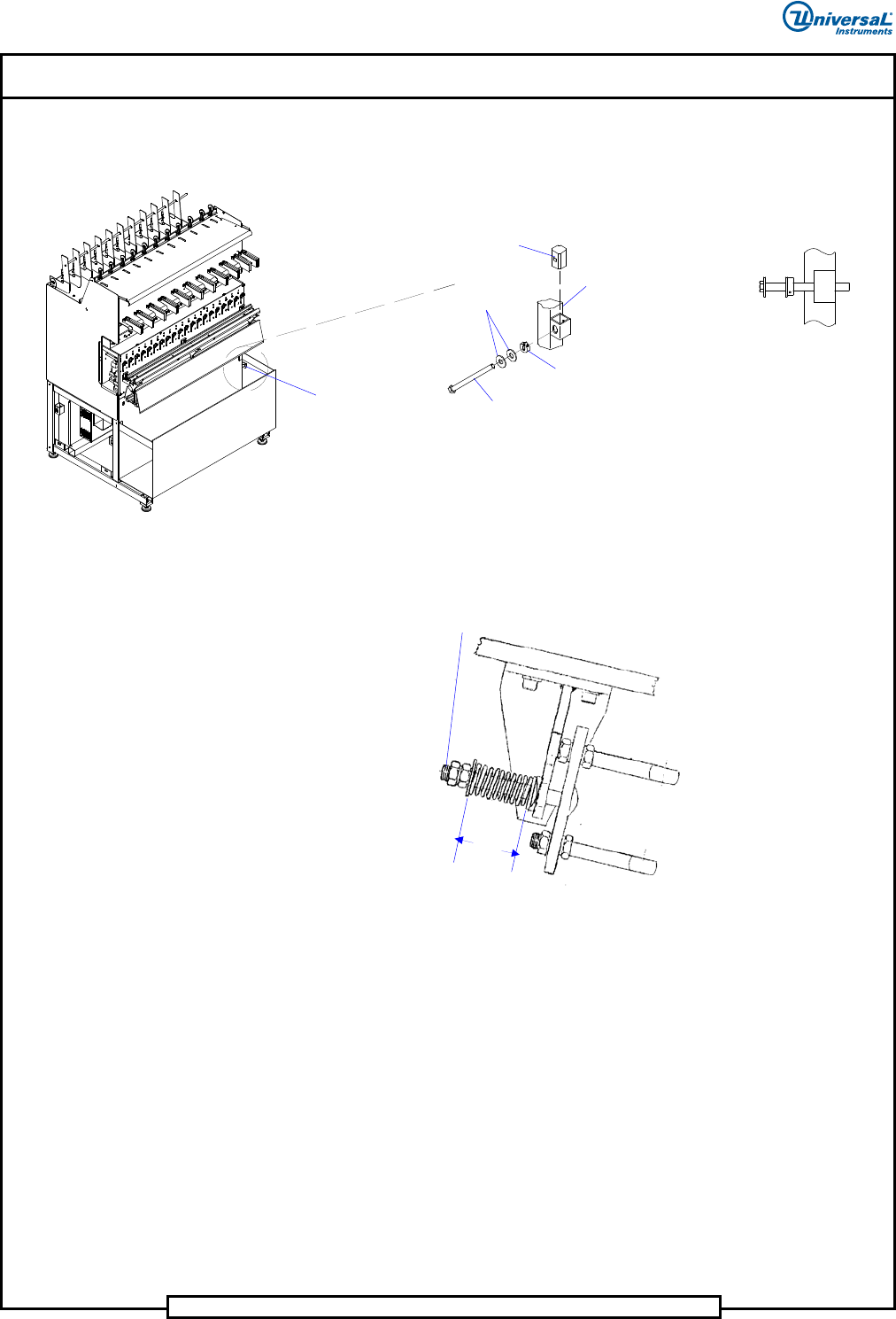

Nut
Frame
Threaded
Collar Clamp
Bolt
Washers
Jacking Bolt
Side View
Sequencer
Module
Jacking Bolts -
2 places
Jacking Bolt Components
框架
螺栓
螺纹卡环
螺栓侧视图
螺母
垫圈
螺栓 - 2 个位置
排序模块
螺栓零件
1.54
inches
(39,1mm)
Idler Spring
Tension Bolt
惰轮弹簧张
力螺栓
