排序机 / 送料器 （分配头）调校
第
29
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
砧座高度调整
按照以下步骤调整砧座高度。
1. 按下
STOP 按钮，然后根据操作手册中的详细说明按下机器急停开关。
2. 在非过板式机器的工装板夹具中放置一块生产印刷电路板。在过板式机器
上，调整后边缘支撑梁以容纳生产印刷电路板。
3. 单击
IM Diagnostics 图标。等待启动 IM Diagnostics。
4. 在 IM Diagnostics 完成初始化后，选择下列选项：
Machine Set Up （机器调
校） > Critical Axis Positions （主轴位置）

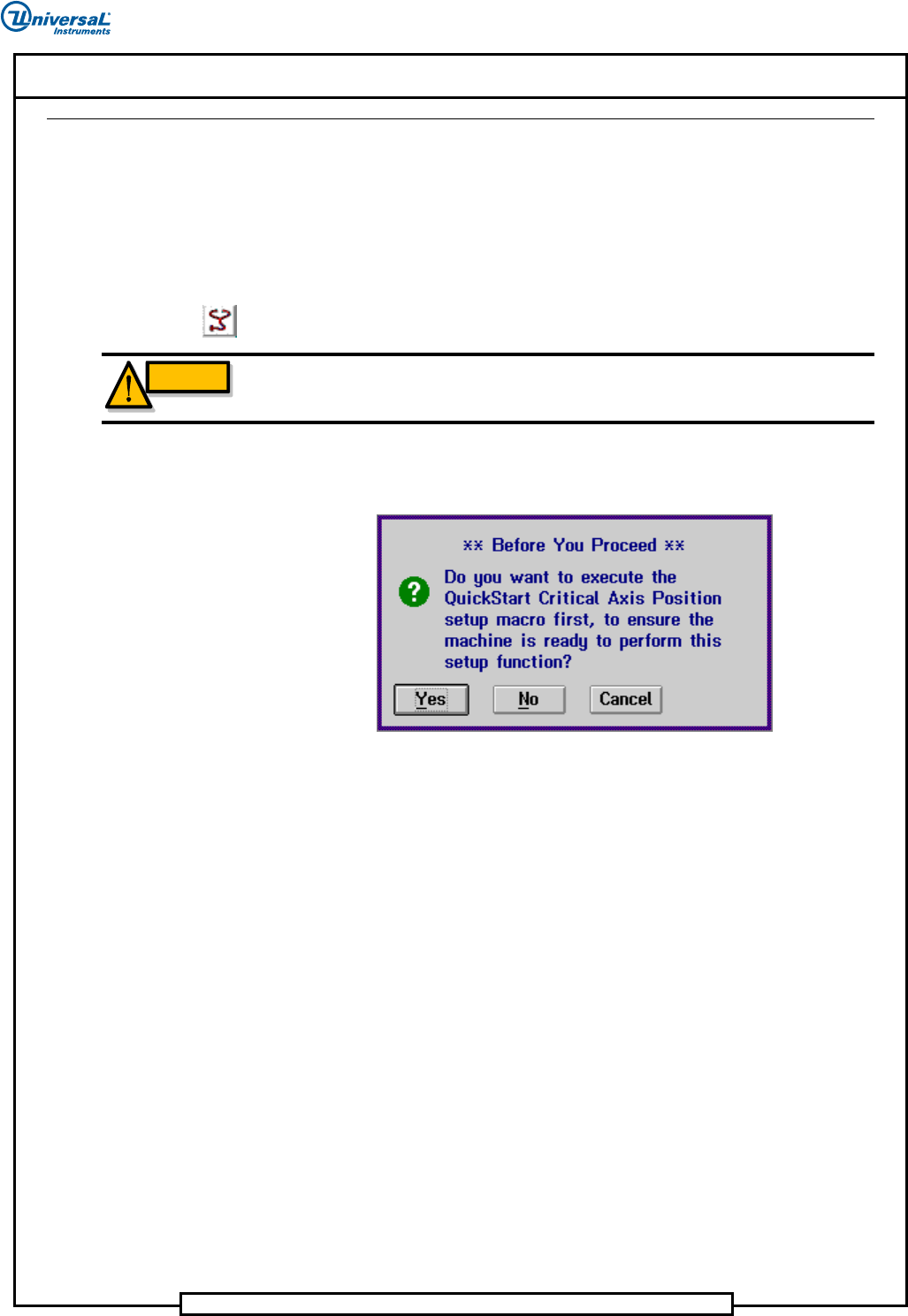

。随即显示下列消息。
5. 松开机器急停开关并按下
INTLK RESET 按钮。
6. 单击
Yes （是）。这会将所有轴归零。随即显示 Critical Axes Position （主
轴位置）屏幕
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免
造成人身伤害和设备损坏。
警告
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
30
页，共
88
页
52986107 修订版 AVCD/排序机调校指南

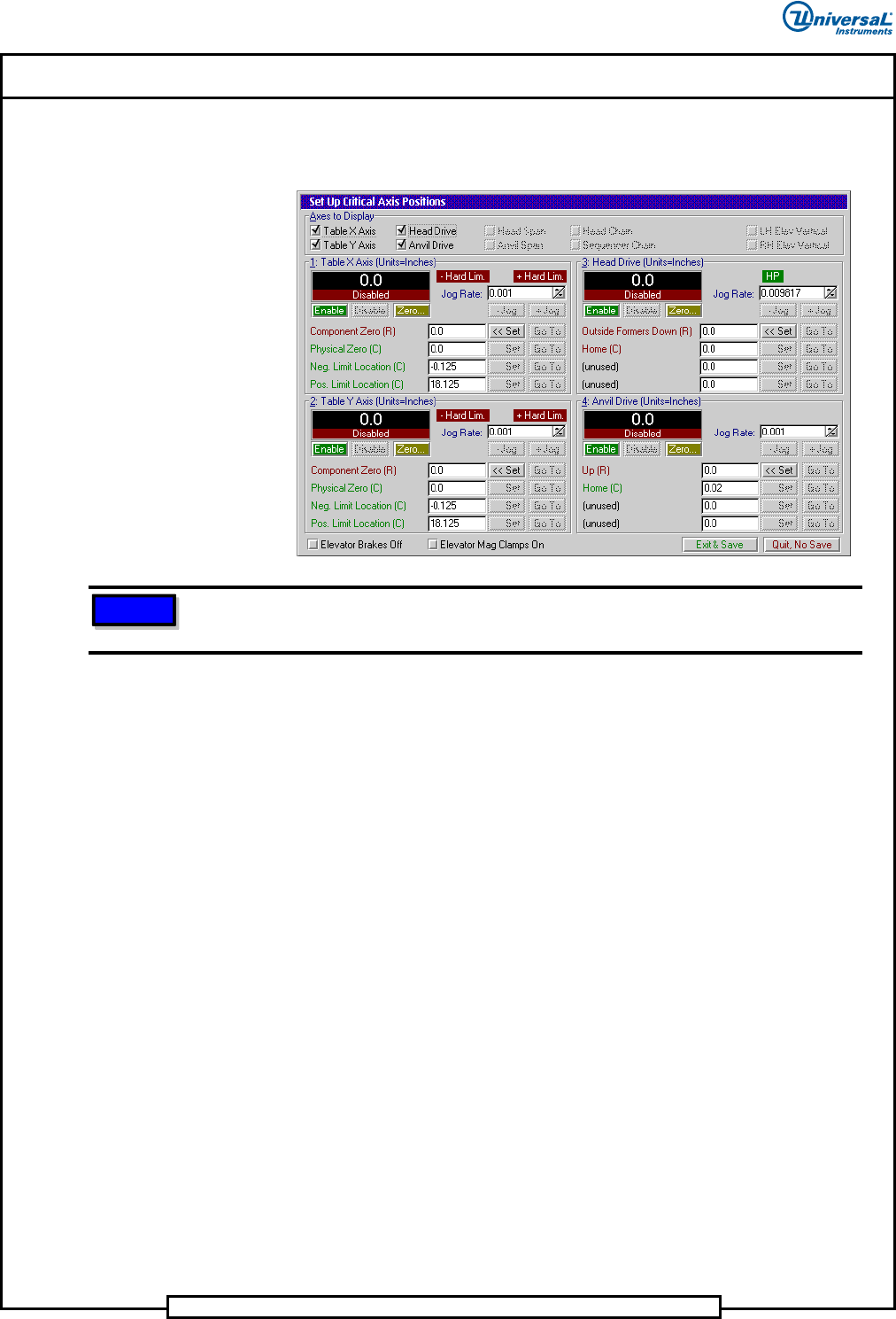

7. 如果尚未在屏幕的 Axes to Display （要显示的轴）区域选择所需的轴，请先
选择所需的轴，然后继续按照下列步骤执行调整。
8. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕的窗口 4 部分，单击
Anvil Drive （砧座驱动），然后单击 Enable （启用）以启用砧座驱动。
9. 将 Rate （速率） : 微调按钮设为 5 （计数）。
10. 单击屏幕
Table X Axis （工作台 X 轴）和 Table Y Axis （工作台 Y 轴）部分
的
Disable （禁用）按钮。
11. 使用
+Jog （+ 微调）按钮，将剪脚器提升到印刷电路板底部。
12. 使用 .004 英寸塞规微调砧座高度，在砧座顶部与印刷电路板底部之间获得
这一间隙。此调整的容差范围为 + .002 -.000 英寸。请参考第 55 页的 “ 引
脚长度调校 ” 以获得需要的剪脚成型。
如果测量单位不是计数，请右键单击 Rate （速率）字段，并选择 Axis Position in
Counts （按计数显示轴位置）。
注意
排序机 / 送料器 （分配头）调校
第
31
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
13 检查砧座高度是否相等 （彼此的容差范围不超过 .002 in. (,05mm)）。 如 果
砧座高度不相等，则拧松用于将砧座固定到摇臂导向组件的三颗螺丝，
并根据需要进行调整。拧紧螺丝，将砧座固定到位。
14 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击
Up（上位）
行的
Set （设置）按钮。
15 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击
Exit & Save
（退出并保存）
。
16 如果不需要执行其他调校，则退出 IM Diagnostics 功能。
步骤结束。

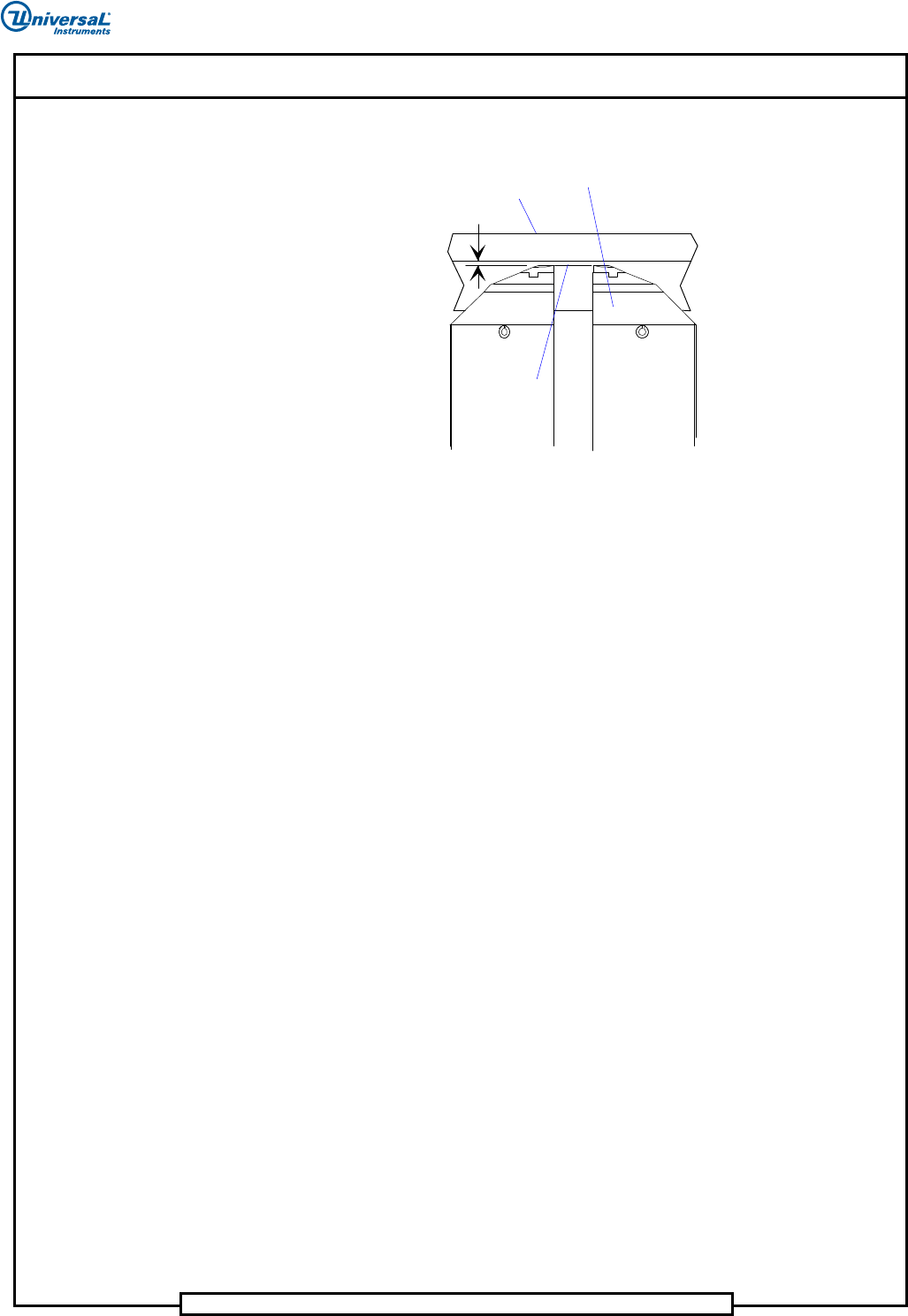

Anvil
Printed Circuit
Board
.004"
A
nvil Height Adjustment
Anvil Heights to
be equal within
.002"
印刷电路板
砧座
砧座高度应
相等，容差
范围为 .002"
砧座高度调整
