剪脚器调校 第 57 页，共 88 页 VCD/ 排序机调校指南 52986107 修订版 A 本文档支持 VCD/ 排序机 。 3. 单击 IM Diagnostics 图标。等待启动 IM Diagnostics 。 4. 在 IM Diagnostics 完成初始化后，选择 Diagnostics （诊断） > Manual Diagnostics （手动诊断） 。 随 即显示 Manual Diagnostics （手动诊…

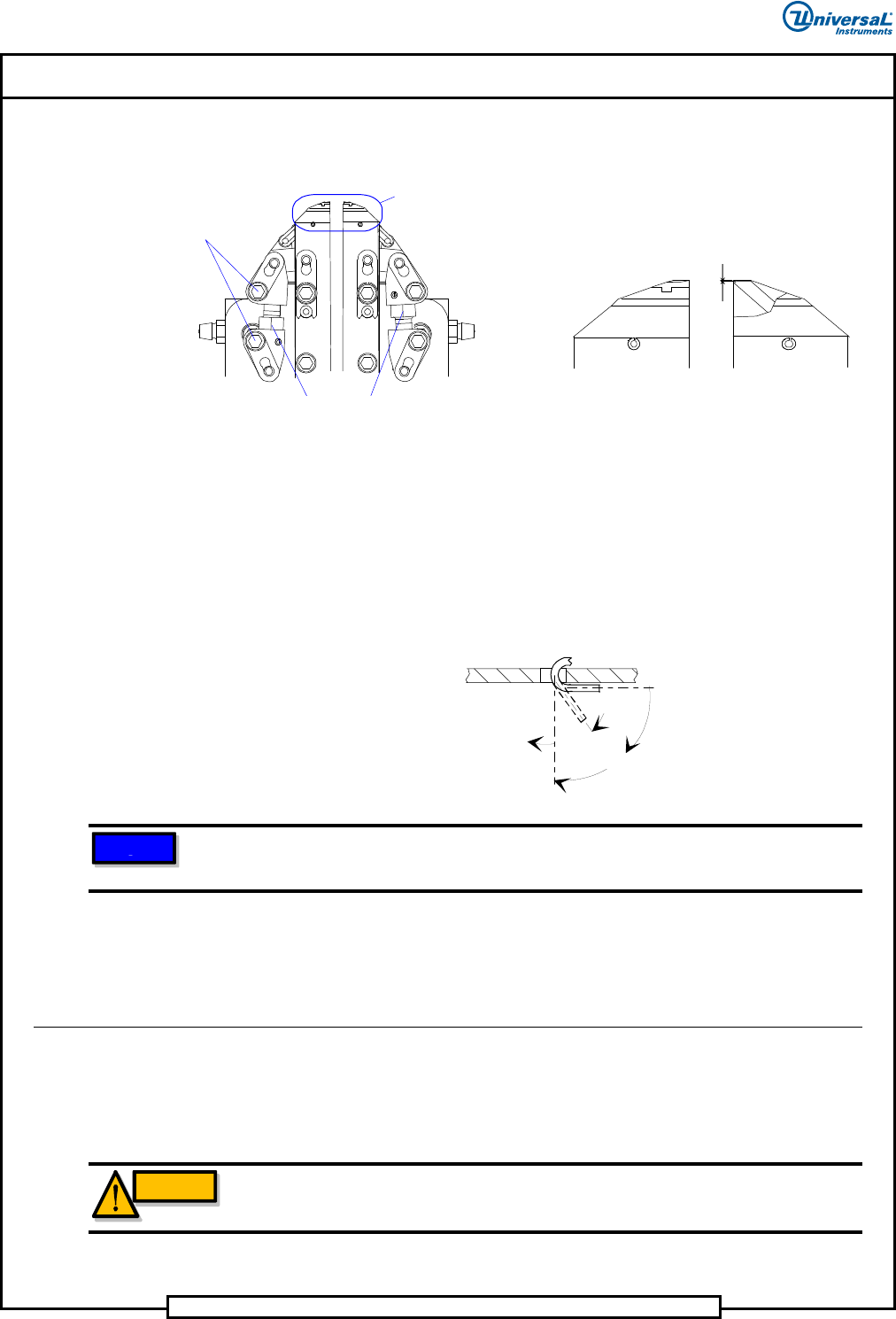

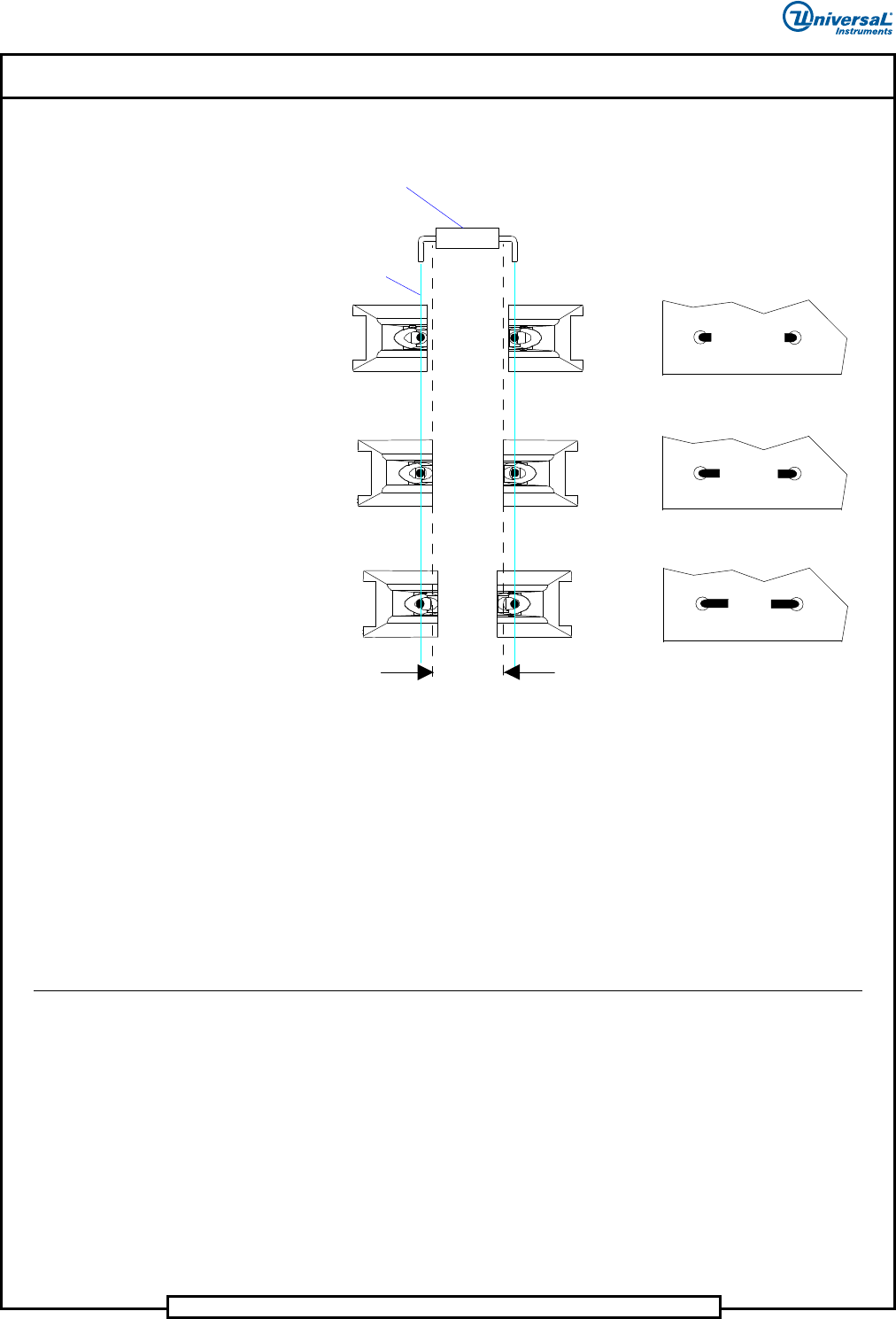

剪脚器调校
本文档支持 VCD/ 排序机。
第
56
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
2. 执行剪脚器轴跨距调整步骤并按照下列步骤调整剪脚器跨距。
3 在 IM-UPS Set Up （IM-UPS 调校）屏幕中，增大默认尺寸以缩短引脚长
度，或减小该尺寸以增加引脚长度。
4 在获得需要的引脚长度后，单击
Set
（设置）
按钮，然后单击 Exit & Save
（退出并保存）
。
步骤结束。
切刀调校
目的
此步骤旨在展示如何调整剪脚器引脚角度。
专用工具
剪脚器调校工具 (47490803)
1. 按下
STOP
按钮。
2. 按照操作手册中的详细说明按下机器的急停开关。
Component
Component Lead
Centerline
.210" Span
Short
Standard
Long
Bottom view of board
LEAD LENGTH SETTINGS
Top view of anvils
元件
元件引
脚中心线
板底视图
短脚
标准脚
长脚
砧座顶视图
引脚长度设置
.210" 跨距

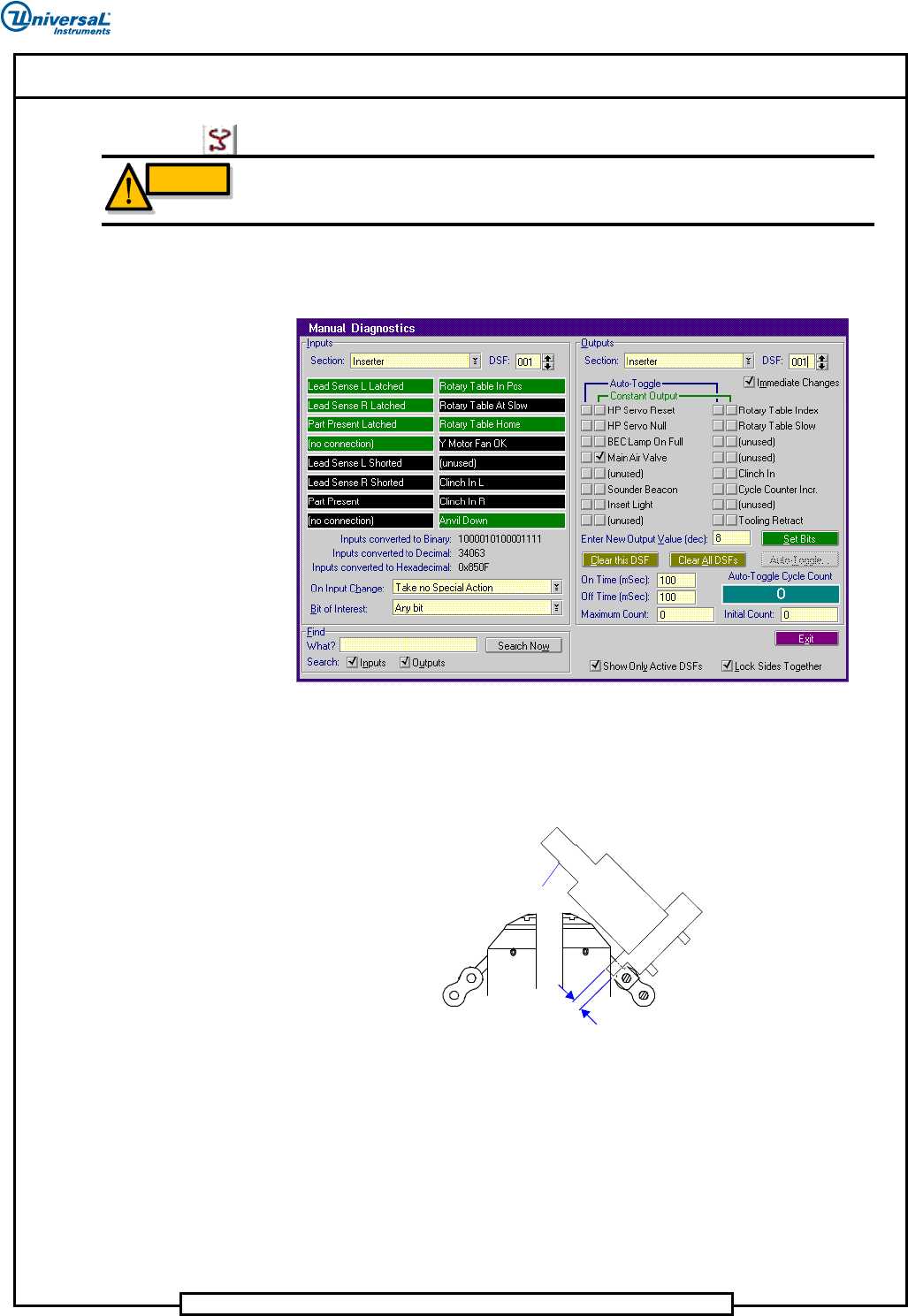

剪脚器调校
第
57
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
3. 单击 IM Diagnostics 图标。等待启动 IM Diagnostics。
4. 在 IM Diagnostics 完成初始化后，选择
Diagnostics （诊断） > Manual
Diagnostics（手动诊断）
。随即显示 Manual Diagnostics（手动诊断）屏幕。
5. 松开机器的急停开关并按下
INTLK RESET 按钮。
6. 在 Manual Diagnostics （手动诊断）屏幕的 Output （输出）侧，选择以下
选项。
Section （部分） > Inserter （插件主机）。
.
7 在 Manual Diagnostics （手动诊断）屏幕的 Output （输出）侧，将
DSF 选
项滚动至设定值
1。
8 在 Constant Output （恒定输出）列中，单击
Clinch In （剪脚到位）选项按
钮。这将使左侧剪脚器切刀移至完全伸出位置。
WARNING
在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免造
成人身伤害和设备损坏。
Clinch Set Up Tool
.094" Ref.
45° Clinch Angle Set Up
剪脚器调校工具
.094" 参考值
45° 剪脚角度调校
警告
剪脚器调校
本文档支持 VCD/ 排序机。
第
58
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
9 检查切刀是否与切刀衬套顶部以下 0,25mm (.01 in.) 位置平齐。参考以下详
图 A。
10 如果没有平齐，则拧松用于将内向冲程调整螺丝固定到位的两颗凹头
螺丝。
11 旋转内向冲程调整螺丝以实现该设置，然后拧紧用于固定内向冲程调整螺
丝的凹头螺丝。
12 对于约 45° 的剪脚角度，使用剪脚器调校工具的 .094 英寸侧（如图所示）。
设置内向冲程调整螺丝，以获得 .094 英寸尺寸。
13 退出 IM Diagnostics 功能。
步骤结束。
切刀回程调整
目的
此步骤旨在调整切刀回程顶丝，以确保正确的切刀回程。
专用工具
Detail
A
Detail
A
.25 mm (.01 in)
Socket Head
Cap Screws (4)
In Stroke
Adjustment Screws (2)
Cutter Adjustments
凹头螺丝 (4)
切刀调整详图 A
详图 A
.25 mm (.01 in)
内向冲程调整螺丝 (2)
90° Clinch
45°
Clinch
45° 剪脚
90° 剪脚
此调整提供九十度剪脚，引脚平靠在板上。要将剪脚角度减小至朝向 45 度方向，必须
将切刀调整到切刀衬套顶部以下更低的位置。
WARNING
在执行以下调整时，必须同时接通气源和电源。
注意
警告
