排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
16
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
将上导块组件与槽轮对中
此步骤用于正确地将上导向块组件与槽轮对正。
1. 按照 《
机器操作指南
》中的说明关机。
2. 拧松用于将上导向块组件固定到链条传送加工铸件的 2 颗螺丝。
3. 拧松用于将 2 个调整套固定到加工铸件的 2 颗螺丝。
4. 调整上导向块组件，使上导向块组件与槽轮平行并保持均等间距。
5. 拧紧用于将 2 个调整套固定到加工铸件的 2 颗螺丝。
6. 拧紧用于将上导向块组件固定到链条传送加工铸件的 2 颗螺丝。
步骤结束。
上导块相对槽轮的上下位置调整
此步骤用于相对槽轮正确地放置上导向块组件，使每个元件在链到链传送期间
能够保持在其槽轮的凹槽中。
专用工具
标准销 .050 英寸直径 x 2.000 英寸长度 (40968501)
要调整上导向块组件，请执行以下操作：
仅当调整套松动时才需要执行此步骤。

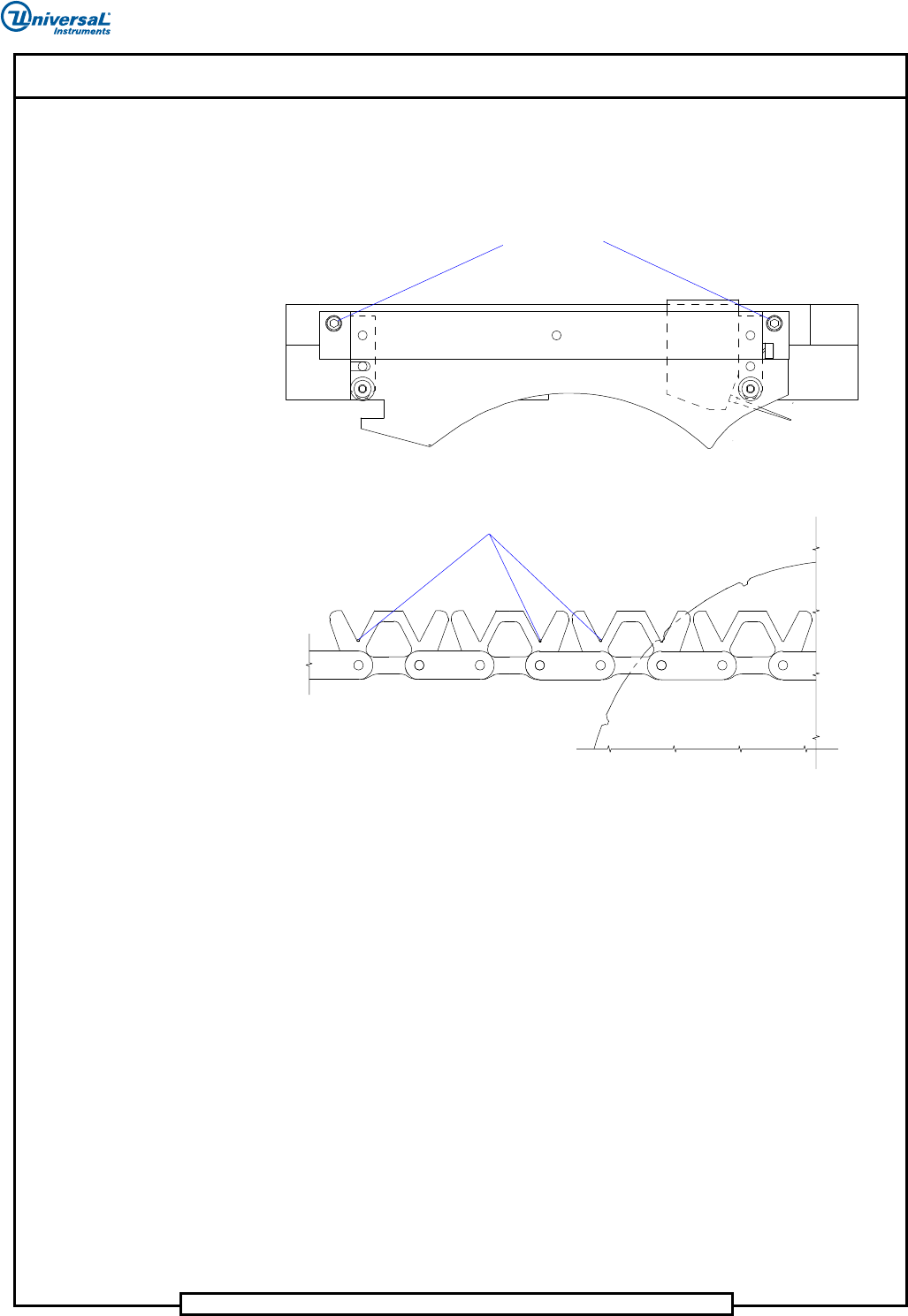

Adjusting Sleeves
Socket Head
Cap Screws
Top View of Top Guide Assembly
调整套
凹头螺丝
上导向块组件的顶视图
注意
排序机 / 送料器 （分配头）调校
第
17
页，共
88
页
VCD/ 排序机调校指南 52986107 修订版 A
本文档支持 VCD/ 排序机。
1. 按照 《
机器操作指南
》中的说明关机。
2. 拧松用于固定上导向块组件的 2 颗凹头螺丝。
3.
4 将上导向块组件一直提升到最高位置。
Socket Head
Cap Screws
Gauge Pins
Gauge Pin from Placement on the Sequencer Chain
凹头螺丝
标准销
标准销在排序机链条上的放置方式
排序机 / 送料器 （分配头）调校
本文档支持 VCD/ 排序机。
第
18
页，共
88
页
52986107 修订版 AVCD/排序机调校指南
5 按照以下图示，将工具套件中的三根 1,27 mm （.050 英寸）标准销放在排
序机链条上。
6 在同步轴上，使用合适的扳手手动驱动排序机链条，将标准销放在槽轮和
链夹中如上图所示的位置。
7 降低上导向块组件，使其接触到所有标准销，但允许标准销通过导向片
拐角。
8 拧紧上导向块组件上的 2 颗凹头螺丝，将导向片固定到位。
步骤结束。

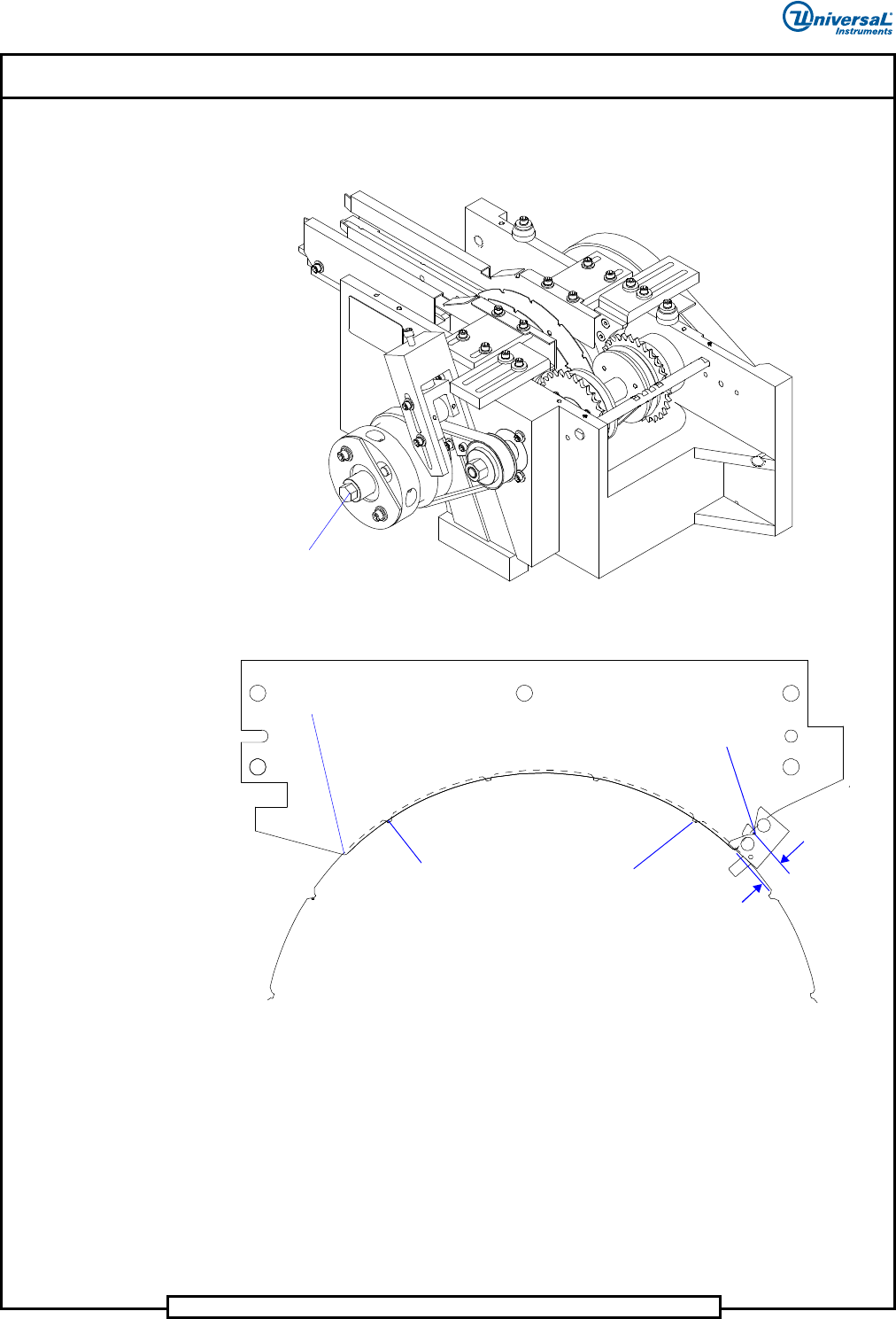

Pins must clear
guide corner
10mm (.040 in.)
minimum
Gauge Pin 1
Gauge Pin 2Gauge Pin 3
Gauge Pins on Pitchwheel and Chain Clip
Timing Hub Shaft
同步轴
销必须能够通过
导向片拐角
标准销 1
标准销 2
最小值 10mm (.040 in.)
标准销 3
槽轮和链夹上的标准销
